防護柵

コンクリート製剛性防護柵 EMC壁高欄

特長
EMC(EasyMaintenance&Construction)壁高欄は、新たに開発されたプレキャストコンクリート製の剛性防護柵です。防護柵としての性能や安全性は実験・解析により検証済です。従来の製品に比べ、施工性や維持管理性を重視した剛性防護柵の壁高欄です。

1施工性向上
製品間の連結、製品と床版との連結をボルト接合にすることにより、施工性が向上しました。

2維持管理が容易
万が一、設計条件を大幅に上回る衝突事故が発生し、製品が破損した場合でも、1部材ごとに取り換えが可能です。

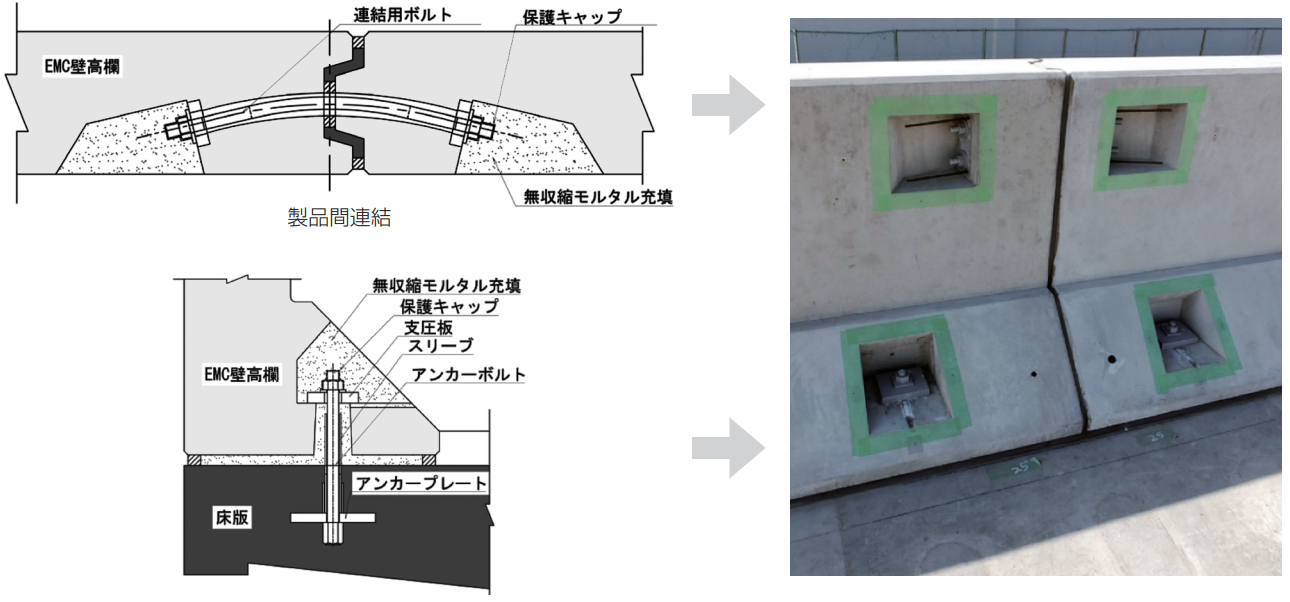

● 連結方法
製品据付後、製品間の連結は曲がりボルトで、製品と床版との連結はアンカーボルトで行うので、施工は容易で迅速に終了します。連結後、切欠き部は無収縮モルタルで仕上げます。

実験

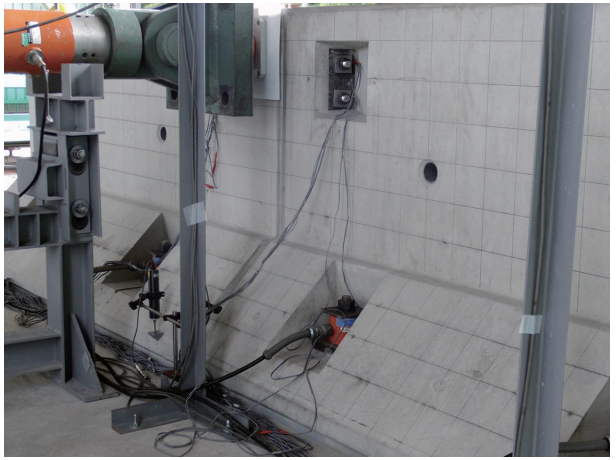

● 静的試験
試験室において、実物の製品を据え付け、静的載荷試験とFEM解析を行いました。このことにより、(公社)日本道路協会「車両用防護柵標準仕様・同解説」に準拠した構造安全性を満足していることを確認しました。

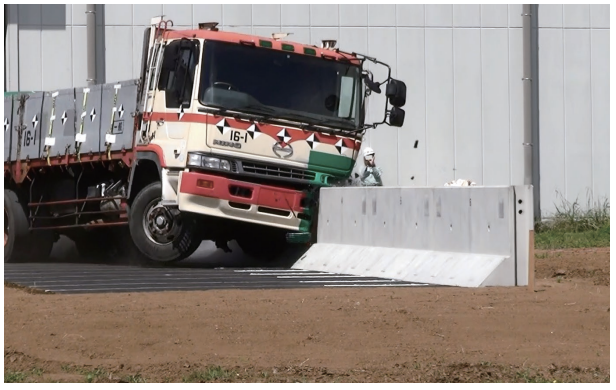

● 実車衝突(動的)試験
静的試験の結果を受け、実車衝突実験場において実物の 製品を据え付け、大型トラックによる実車衝突試験(車両 用防護柵性能確認試験(衝突条件A))を行いました。 試験結果から、剛性防護柵SB種として評価((公社)日本道路協会「車両用防護柵標準仕様・同解説」の要求性能を満足)されました。

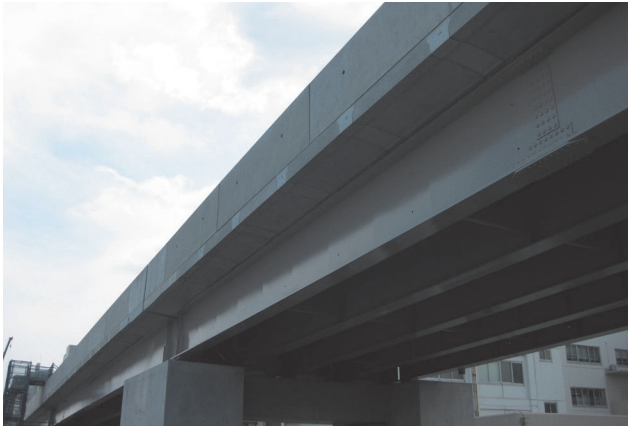

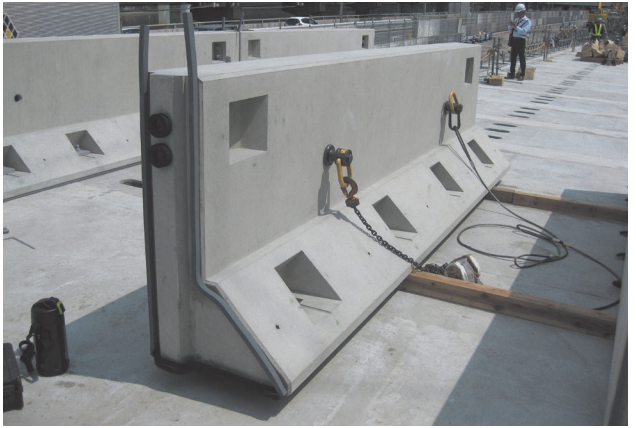

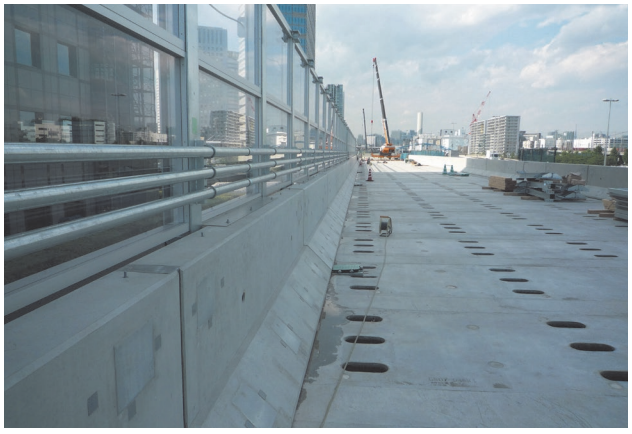

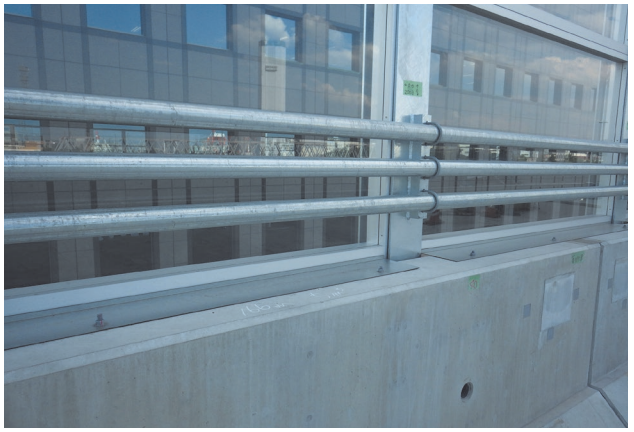

施工事例
カタログ
