ボックスカルバート・共同溝

分割式大型ボックスカルバート Hyperカルバート

NETIS KK-150044-A
特長
PRC構造の採用により、部材厚がスリムで軽量化が図られ運搬可能となったため、大型ボックスカルバート断面のプレキャスト対応が可能となりました。
大型構造物でも、工期短縮や担い手不足解消が図られます。

1豊富なバリエーション
内幅5.5m~12.0mまで対応が可能で、土被りに合わせた部材厚の選定が可能です。

2優れた経済性

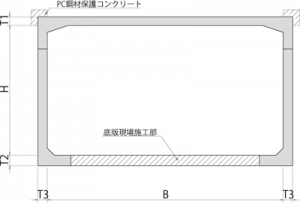

頂版部、側壁部をPRC構造とし軽量化を行い、底版部は現場打ち構造としました。断面のハイブリット化により経済的に優れています。

3工期短縮・安全施工
従来工法と比較し、頂版部および側壁部をプレキャスト化することにより、工期を大幅に短縮できます。高所での作業を極力減らせるため、安全な施工が行えます。

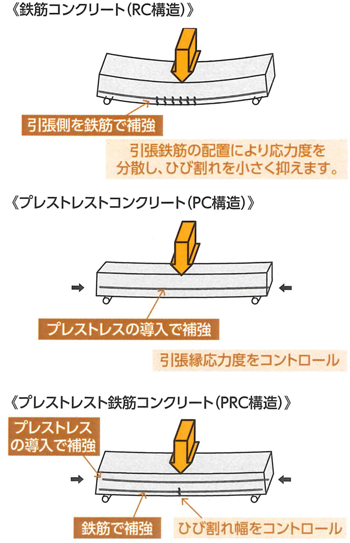

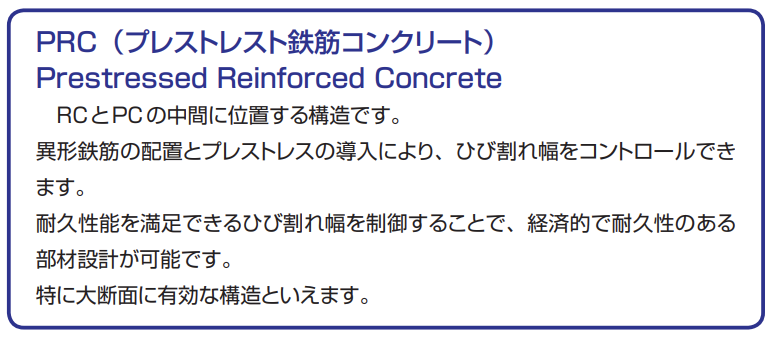

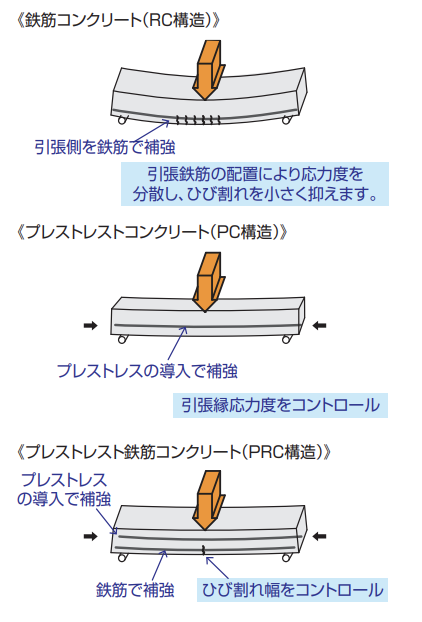

PRC(プレストレスト鉄筋コンクリート)
Prestressed Reinforced Concrete

RCとPCの中間に位置する構造です。
異形鉄筋の配置とプレストレスの導入により、ひび割れ幅をコントロールできます。
耐久性能を満足できるひび割れ幅を制御することで、経済的で耐久性のある部材設計が可能です。
特に大断面に有効な構造といえます。

NETIS KK-150044-A

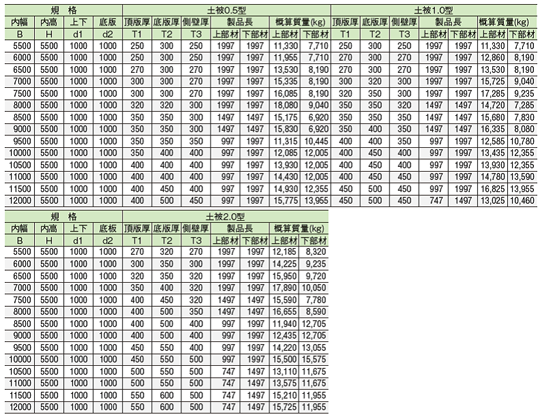

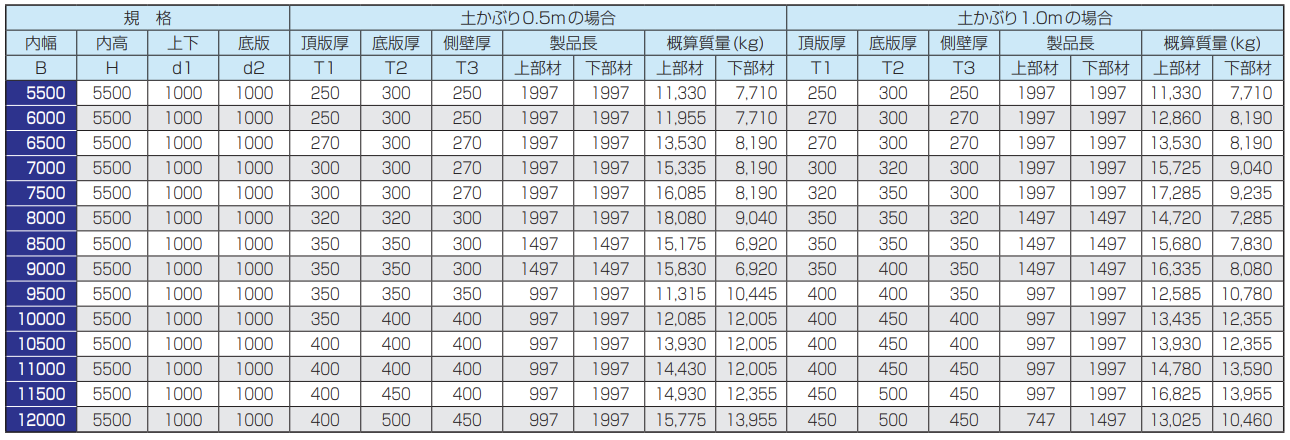

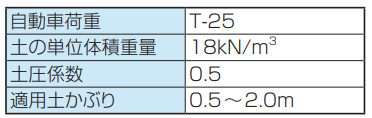

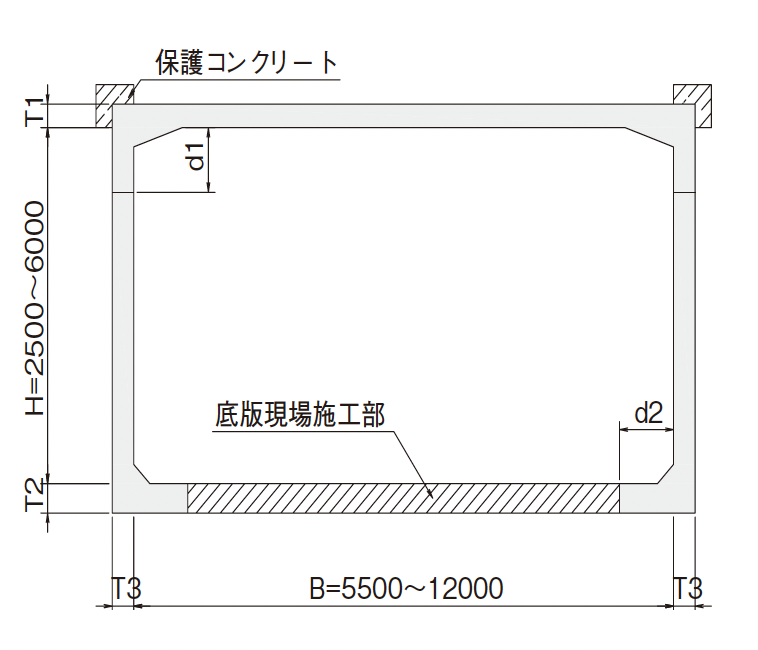

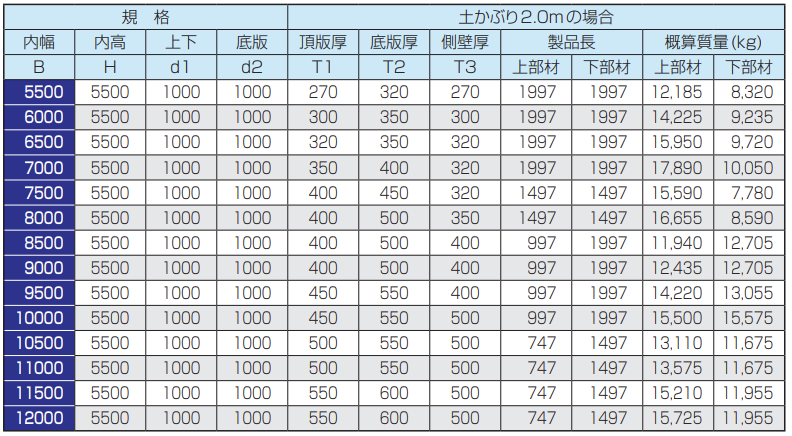

標準規格
NETIS KK-150044-A
実験

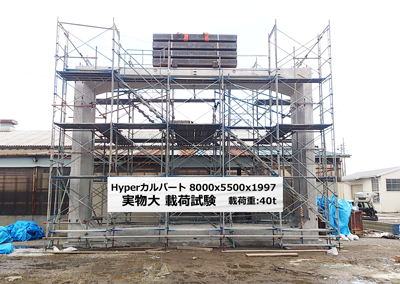

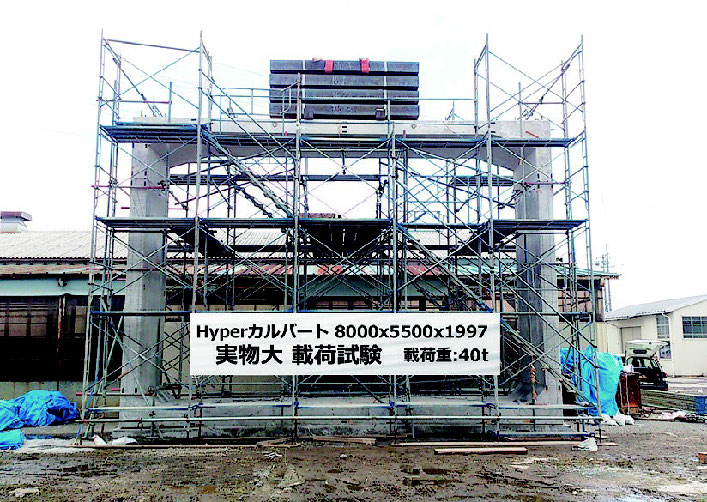

実製品の構造性能を確認するために、名古屋大学大学院 中村光教授指導のもと実物大載荷試験や接合部の部分試験を実施しております。
構造体の耐力、及び、接合部の接合状況を確認するため、「コンクリートひずみ」、「鉄筋ひずみ」、「ひび割れ幅」、「部材変位」、「接合部変位」を計測しています。
設計値と比較しても、十分な耐力を有することを確認しています。

NETIS KK-150044-A
