維持する技術

表面補修

超高強度繊維補強コンクリートパネルライニングによる構造物補修 ダクタルパネルライニング工法

【農林水産省:開水路補修・補強工事マニュアル(案)品質規格 適合】
特長
ダクタルパネルライニング工法は、超高強度繊維補強コンクリート(ダクタル)を用いた高耐久性薄肉埋設パネルです。ダクタルパネルをコンクリート構造物に適用することで、構造物の長寿命化、維持管理費の縮減を実現することができます。
また、その他パネルライニング工法と違い、周囲の景観を損なうことが無く、修景利用が可能です。

1薄肉化により運搬 ・ 組立が容易に行えます。また必要に応じて加工も可能です。
2型枠材としてコンクリート打設時の側圧等の荷重に耐える充分な曲げ強度、剛性を有しています。
3打設されたコンクリートと一体化し、鉄筋のかぶりとして考慮でき、圧縮部材の有効断面として適用できます。
4塩害、凍結融解及び摩耗等の発生する劣悪な環境下においても、コンクリート構造物に高耐久性を付与します。
5ダム、頭首工の土砂吐けや固定堰等、耐衝撃、耐摩耗工法として適用可能です。
6景観向上のための表面化粧や着色が可能です。(FRPM板等、その他パネル工法では対応できません)

【農林水産省:開水路補修・補強工事マニュアル(案)品質規格 適合】

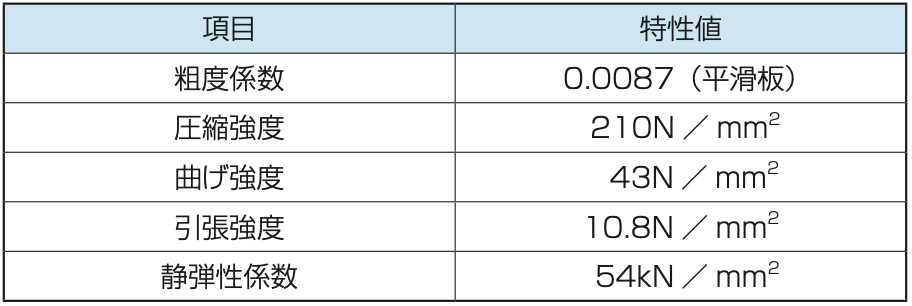

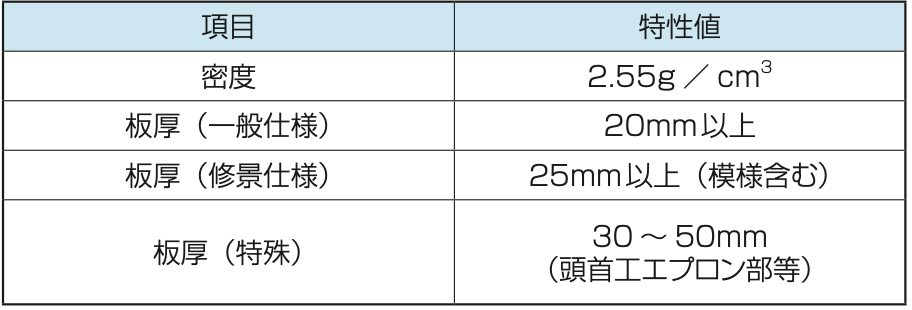

物性

※上記の値は、試験結果の代表値であり、品質保証値および規格値ではありません。

【農林水産省:開水路補修・補強工事マニュアル(案)品質規格 適合】

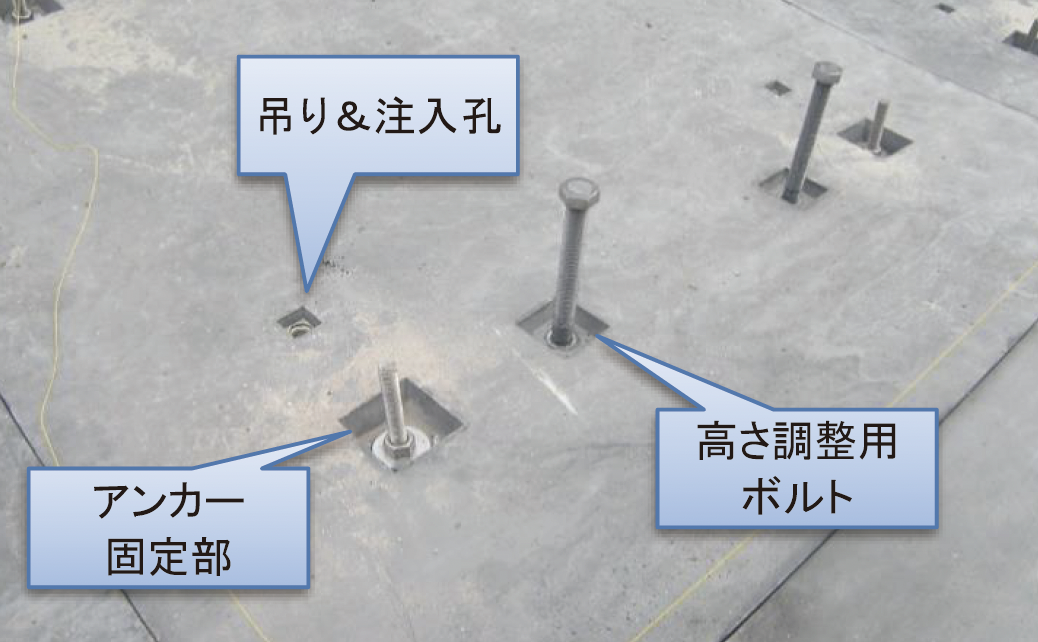

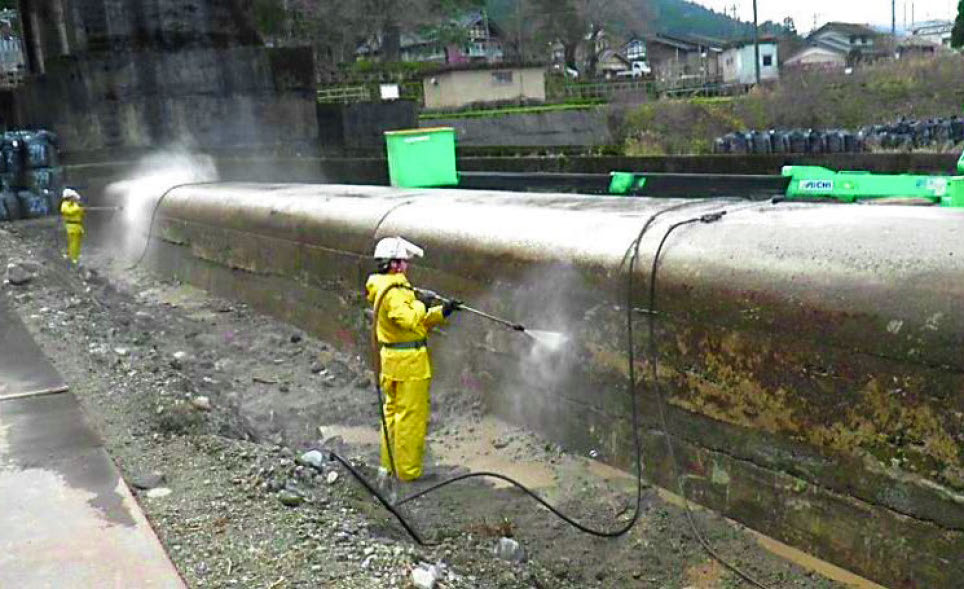

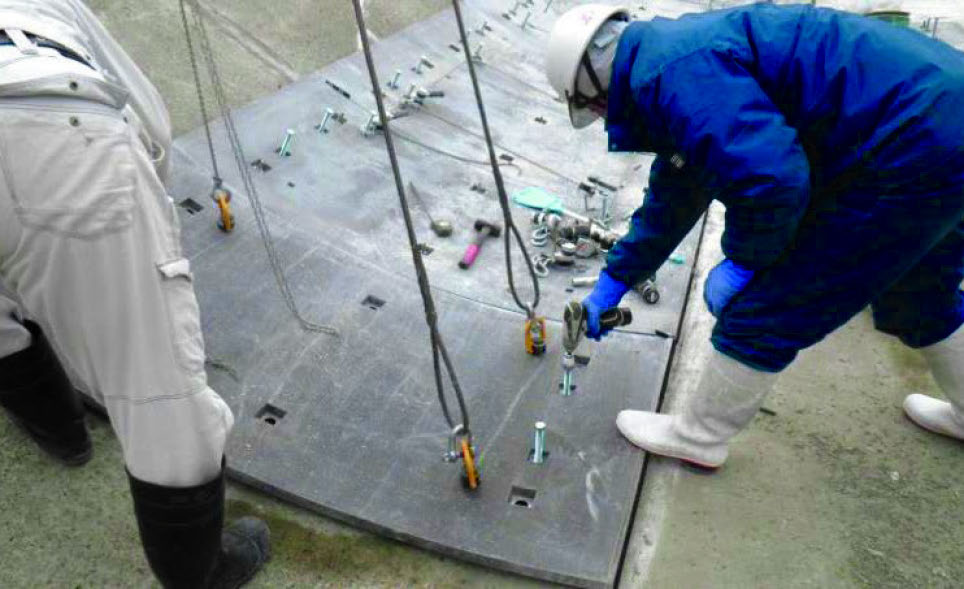

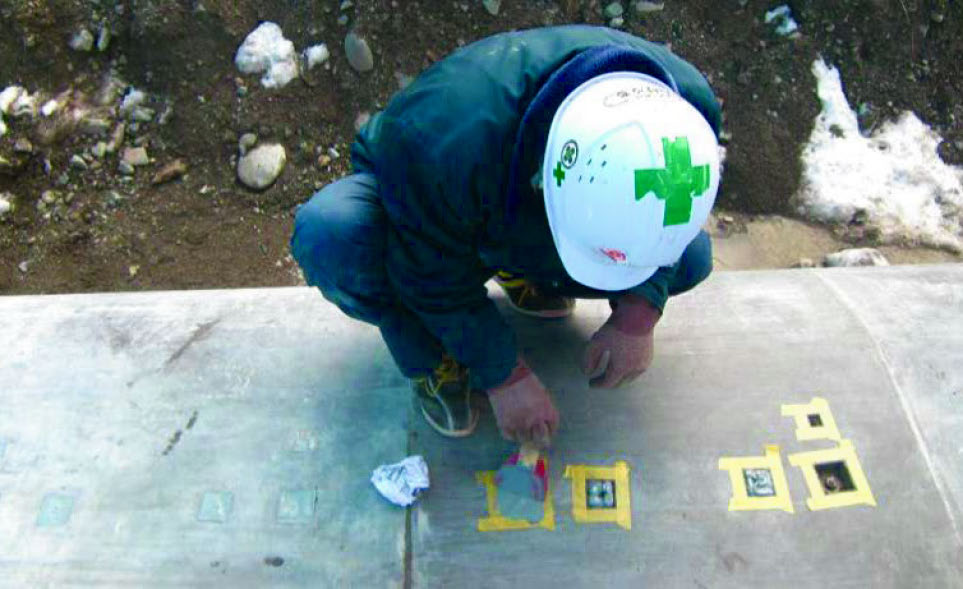

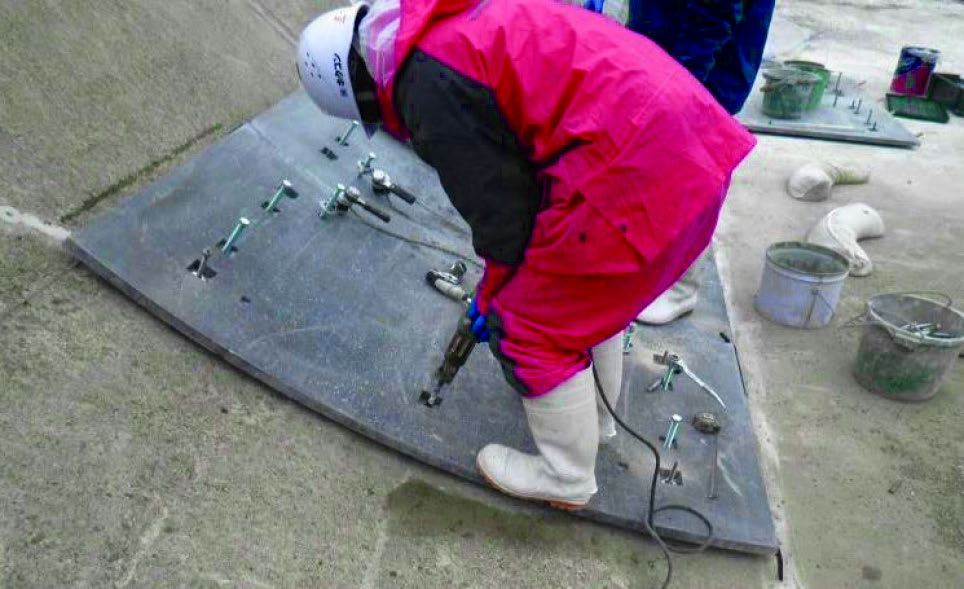

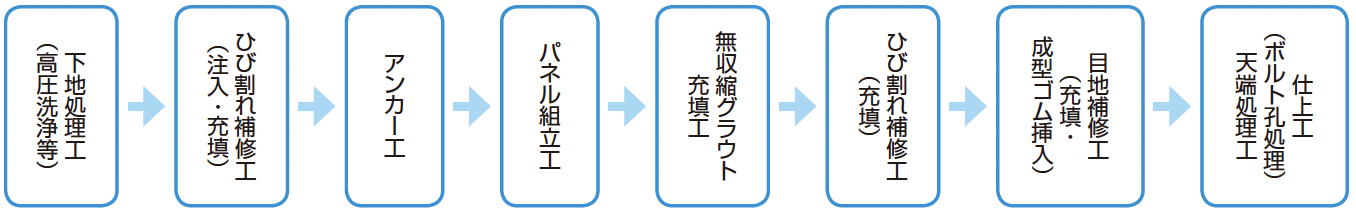

施工フロー
【農林水産省:開水路補修・補強工事マニュアル(案)品質規格 適合】

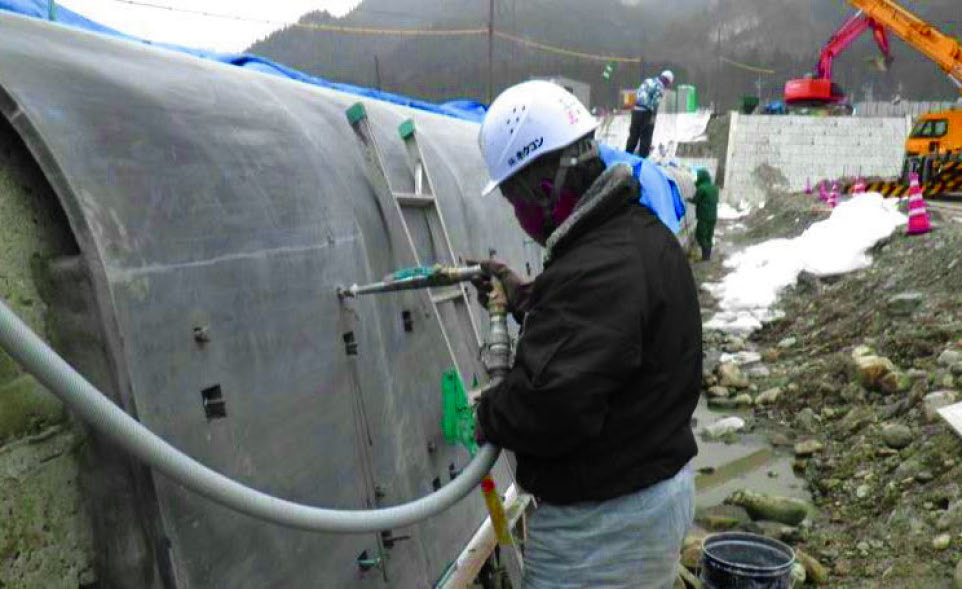

施工事例

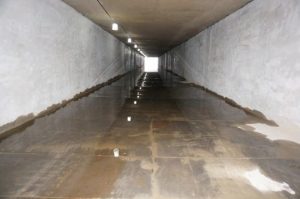

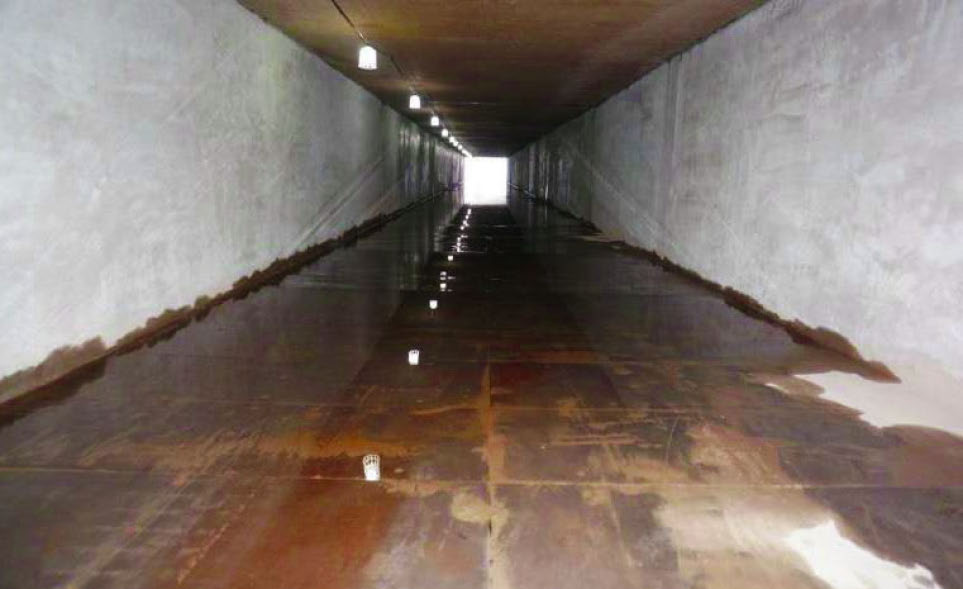

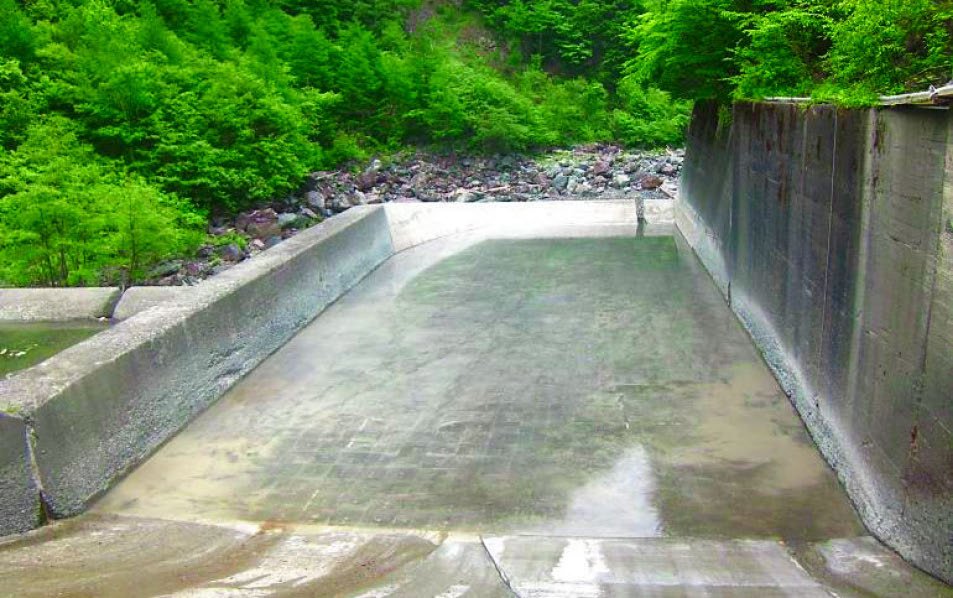

農業水利施設補修事例

【農林水産省:開水路補修・補強工事マニュアル(案)品質規格 適合】
カタログ
