張出ホーム擁壁 ホームウォール

特長

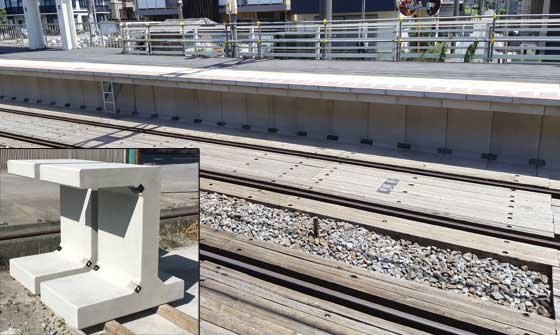

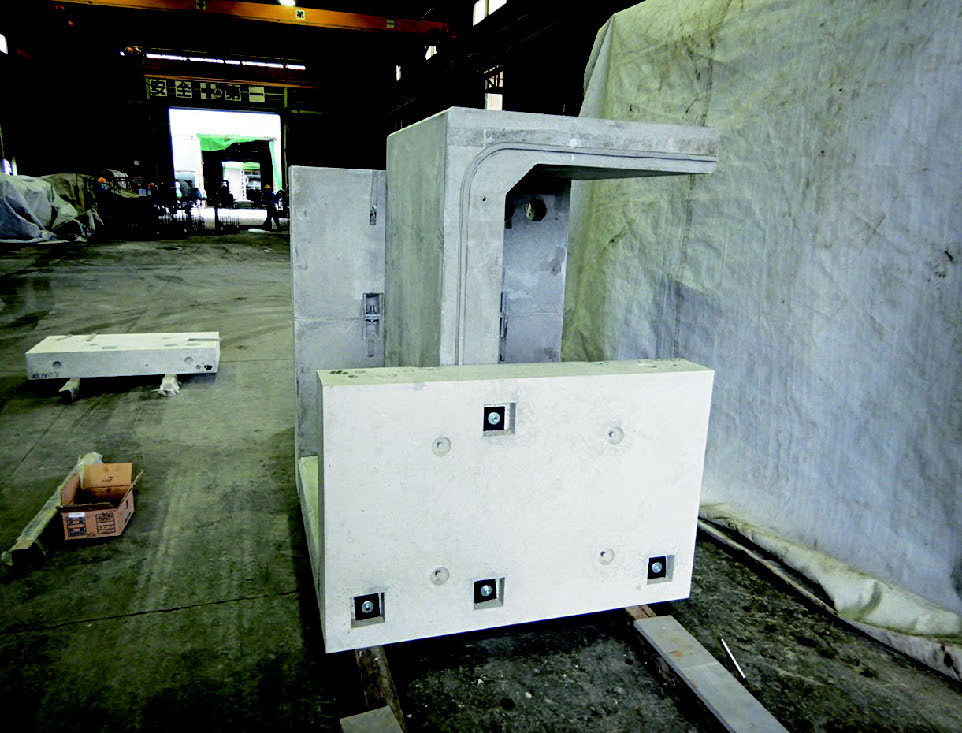

ホーム用の床板と土留め用の擁壁を兼ねた駅のホームを構築するためのブロックです。
ブロック上部にはホームドアの設置が可能で、組み合わせに応じて待避口としての利用もできます。

1施工性の向上
軌道クレーン等で設置しボルト連結を行うだけの簡単施工です。
従来のような目地処理は不要で、工期の短縮と省力化が図れます。

2安全性の確保

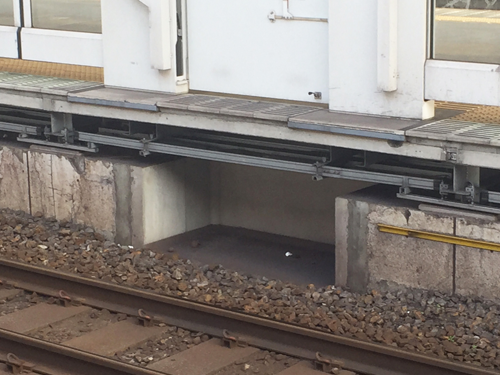

C型断面形状なので、前面の空間が緊急避難スペースとなります。
また、小口面に閉塞パネルを設置して待避口として利用できます。

3ホームドアの向上
ホームドア(可動式ホーム柵)の荷重に対応しております。
従来工法では困難であったホームドアの設置が可能となりました。

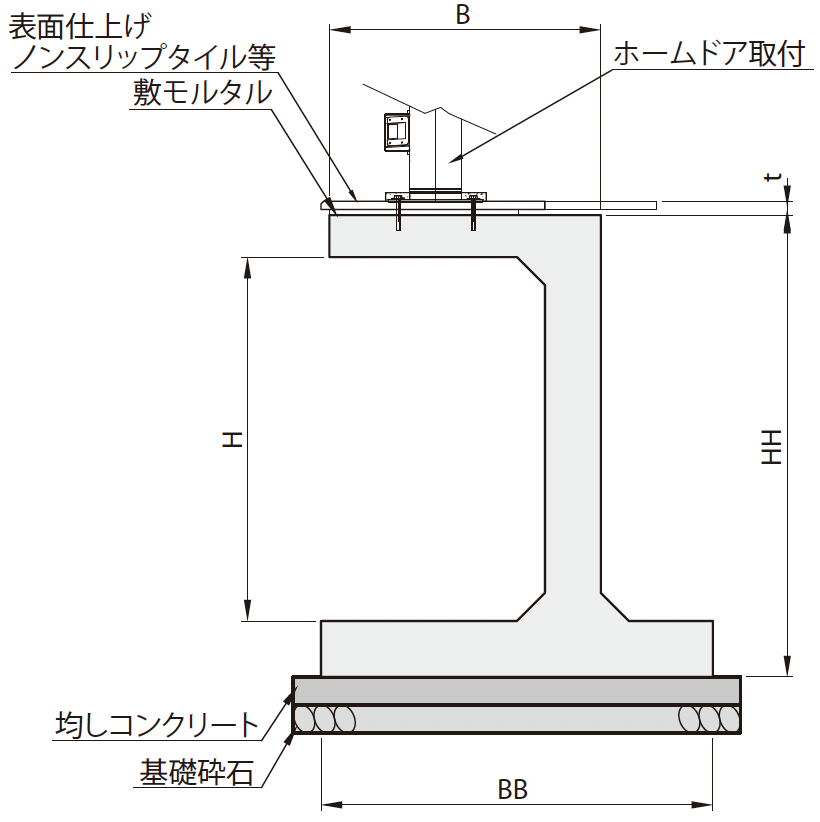

標準規格
施工手順

①基礎コンクリート打設、養生後敷モルタルで高さ等を調整して重機にて部材を設置します。
②接続用金具を用いてボルト連結します。
③上部付帯工を施工し完了です。

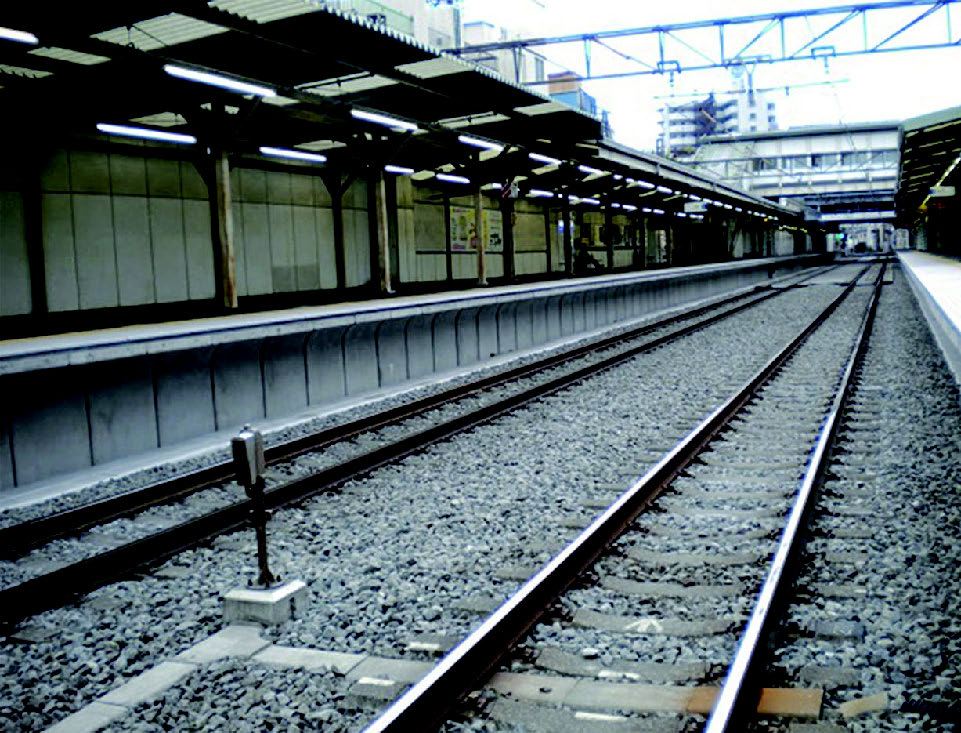

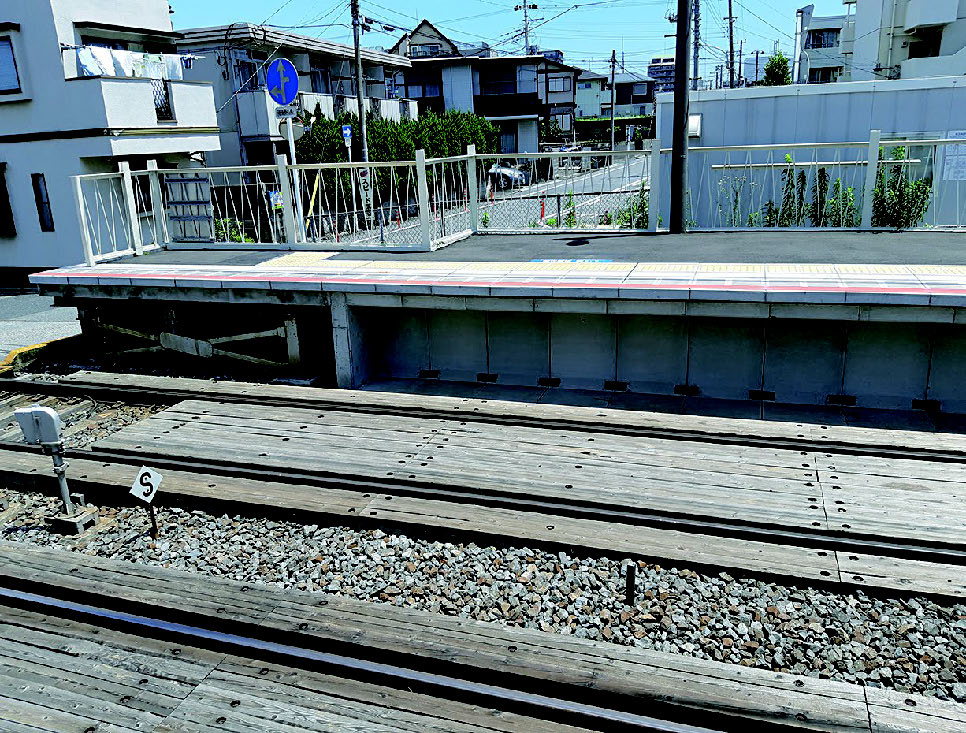

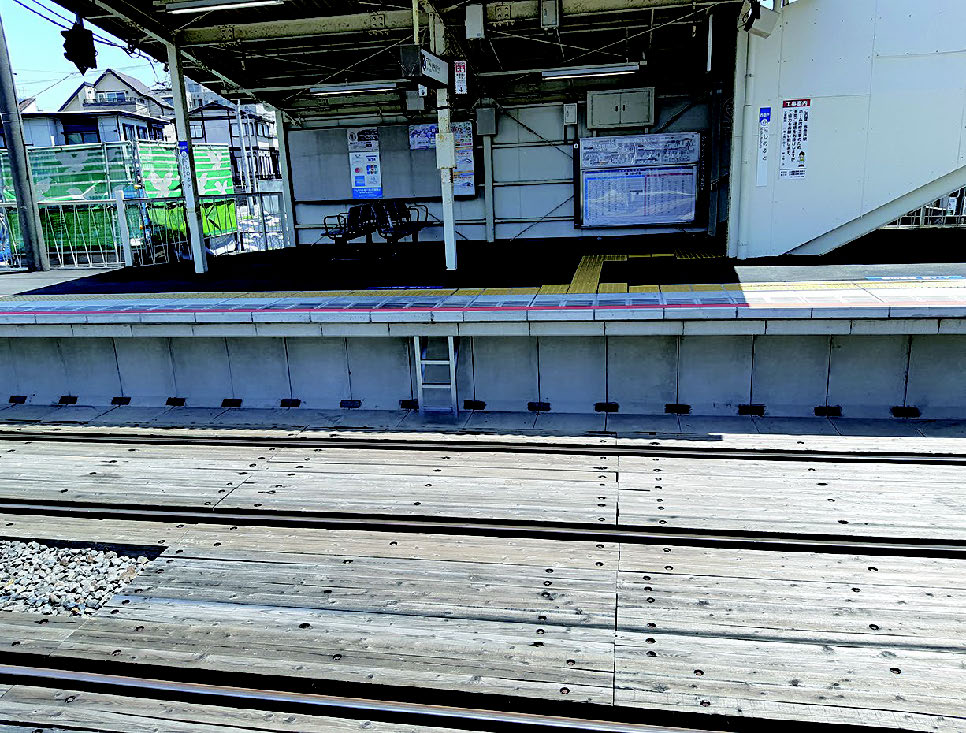

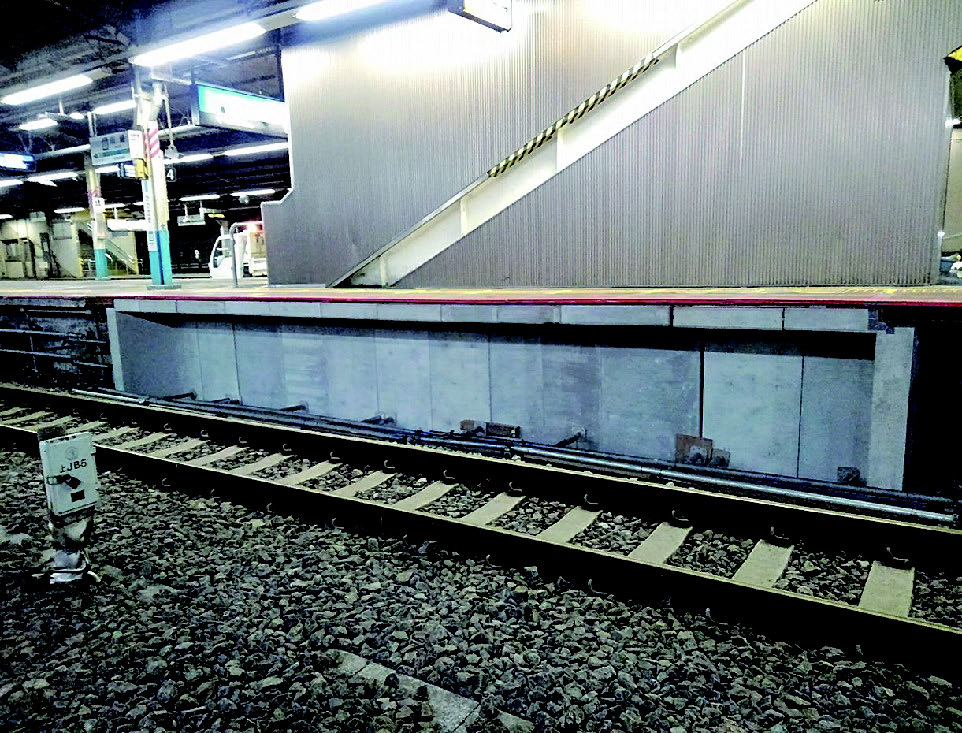

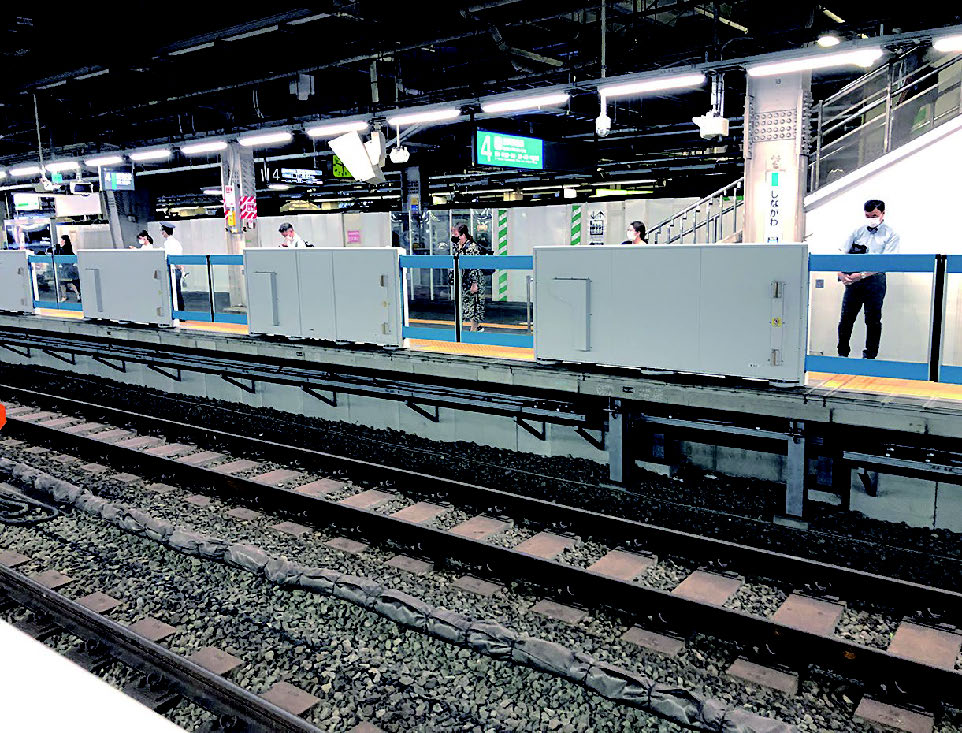

施工事例
