下水道を整備 浸水から守る

マンホール

浮上防止円形マンホール部材 AFシリーズ(アンチフロートシリーズ)

製品

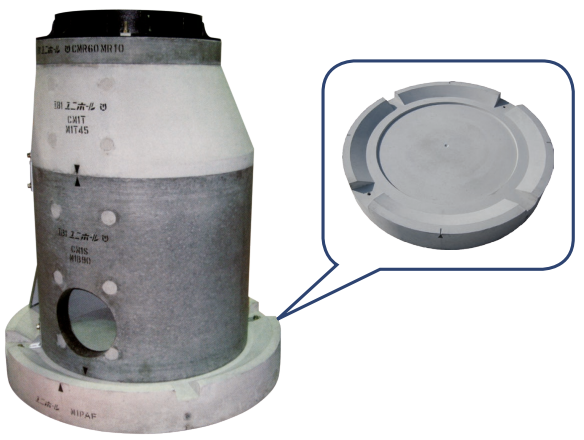

AF底版

● 特長

新設マンホール用 ・ 液状化によるマンホール浮上抑制対策用底版です。
AF底版は、重量を増やし、底版を張り出すというシンプルな方法で液状化の際に発生する浮力に抵抗して浮上抑制効果を発揮します。

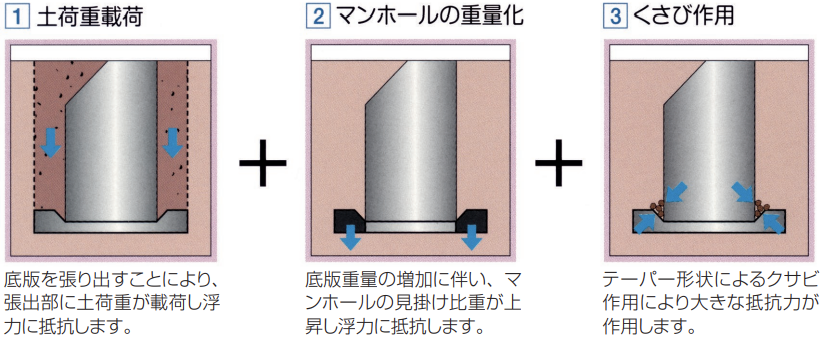

1AF底版だけで「土荷重載荷」「重量化」「くさび効果」の3つの効果。マンホールの浮上を効率的に抑制します。

2作業性・施工性が良く、通常のマンホールの施工と変わりません。
3歩掛が変わらず、設計・積算も容易です。
4底版の部材の変更のみでマンホールの耐震化が完了。その他費用の追加がなく経済的です。
5土質条件に拘束されないため、全層が液状化層でもAF底版だけで浮上抑制効果を発揮します。

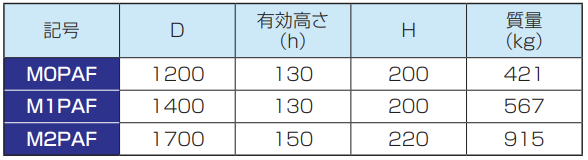

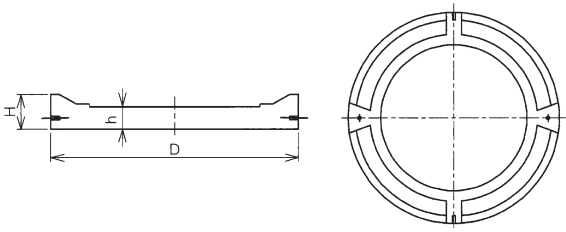

● 標準規格

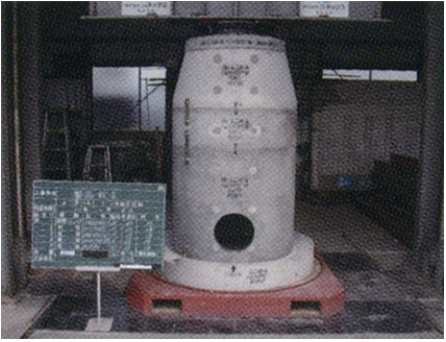

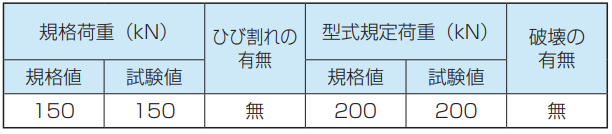

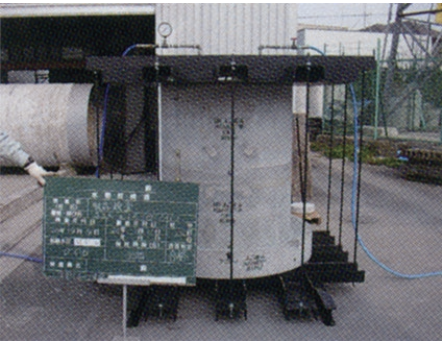

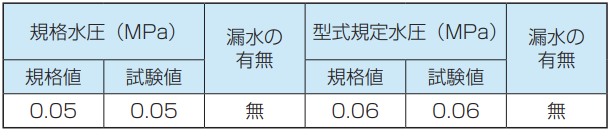

● 実験

AFリング

● 特長

既設マンホール用 ・ 液状化によるマンホール浮上抑制対策用リングです。

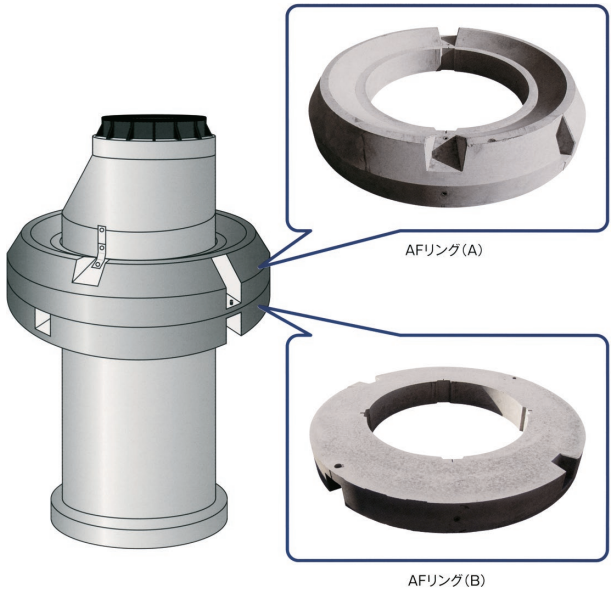

AFリングは、マンホールの外周部にコンクリート製リングを設置し、緊結プレートにより、リングとマンホールを一体化した構造で、リングの自重およびリング上面の砕石埋戻し土により、液状化で生じるマンホールの浮上を抑制する製品です。

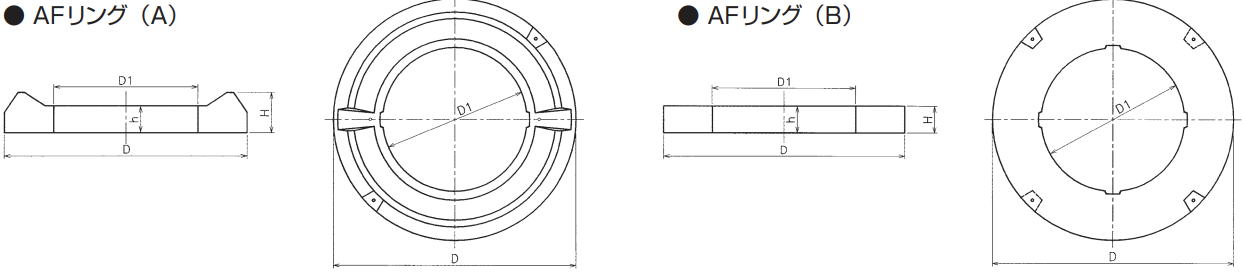

テーパー形状のAFリング(A)及びフラット形状のAFリング(B)の2種類があります。
地下水位の高い現場や設置深さが深いマンホールなど、液状化時に発生する浮力が大きい場合に、AFリング(B)を複数枚使用することでリング重量を増加させることができるので、浮力に合わせた合理的な設計をすることが可能です。

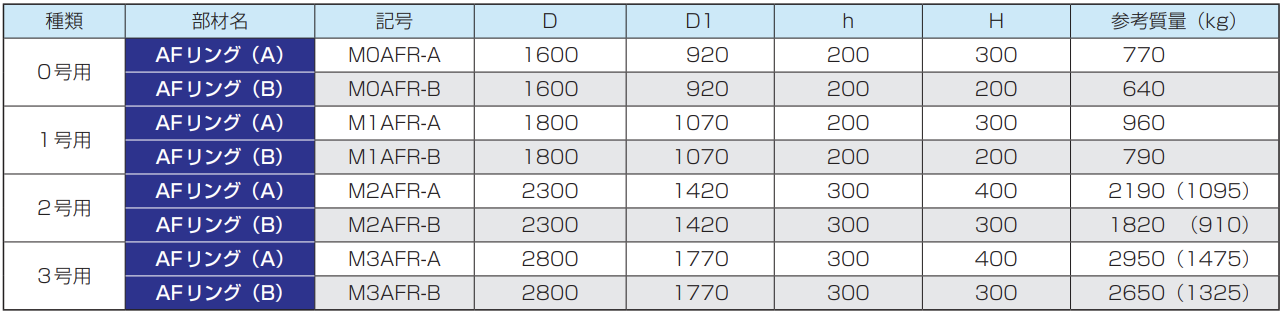

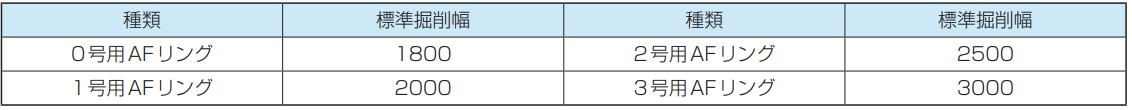

● 標準規格

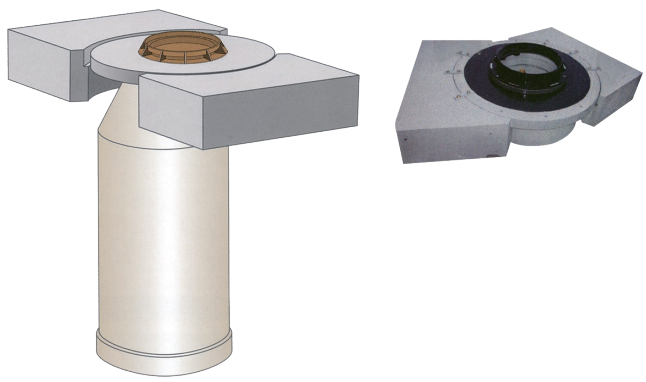

AF-MRS

● 特長

新設・既設マンホール用 ・ 液状化によるマンホール浮上抑制対策浅埋設用リング

1浅埋設で簡単施工、かつ省コストです。
2狭小道路でも容易に設置でき、ユニック施工が可能です。
3線形なりに配置できるため、道路変曲点(曲線道路)でも設置でき、設置の自由度を大きく向上させます。

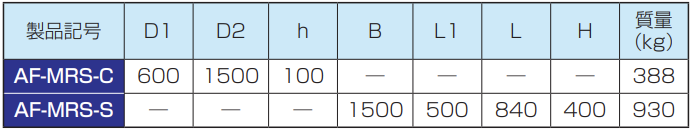

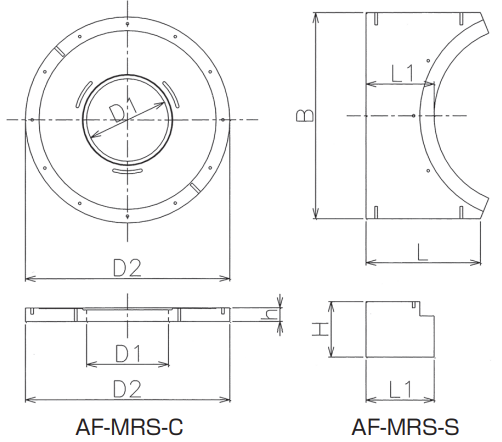

● 標準規格

● 実験

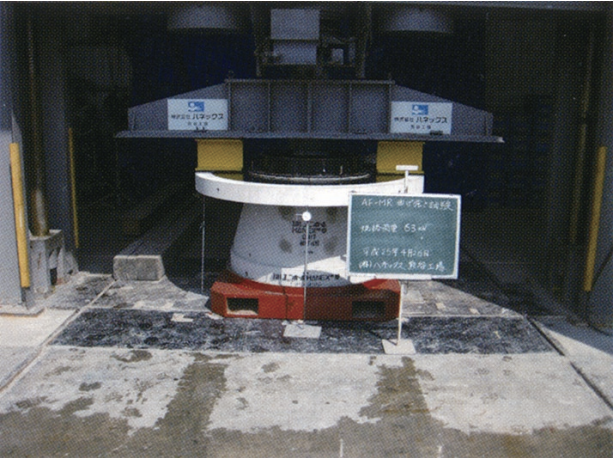

AF-MRSの品質は、社内試験(曲げ強さ試験)により、自動車荷重が載荷しても問題がないことを確認しています。

カタログ
