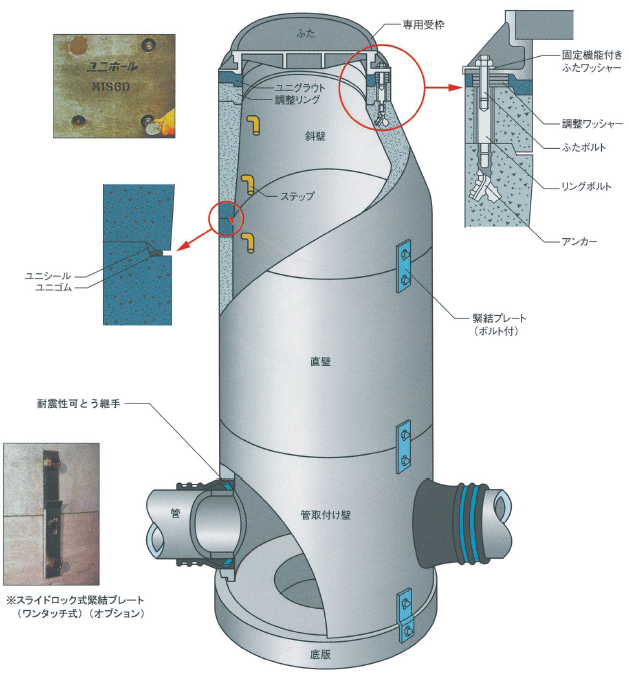

特長
❶ 昇降の安全性
ステップは、本体に確実にネジ止めされ、抜け出しの心配が ありません。また、芯材にステンレス鋼を使用しており、耐久 性に優れています。
❷ 高い水密性
ユニシールは湿気硬化型の弾性シーリング材であり、小雨 天時でも施工が可能で、優れた水密性を発揮します。
❸ 部材間の緊結
オスメス継手と金属プレートによる部材間の緊結は、施工時 の組合せガイドとなります。また、地震時には離脱防止効果 があります。
❹ 路面高さへの対応性
受枠を固定する独自機能があり、路面損傷を生じません。 また、路面の高さ変更に対しても簡単に対応できます。
❺ 災害発生時の復旧対応性
弾性シーリング材の使用により、部材間を強固に接着してい ないので、震災復旧時などの部材交換・撤去が容易にできます。
❻ 可とう継手
優れた耐震性と高い水密性を発揮します。小口径（φ100） 〜大口径（φ1500）までの幅広いサイズに対応可能です。
❼ 耐震性
広範囲の土質条件、施工条件下において耐震性があり、 レベル2地震動に対応しています。
❽ 狭い立坑にも設置可能
スライドロック式緊結プレート（オプション）を用いることで、 坑内での緊結作業が不要となるため、狭い立坑にも設置可 能です。
種類

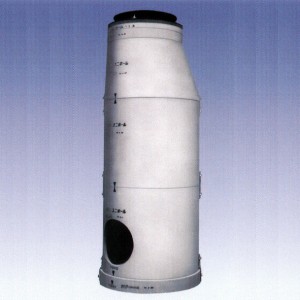

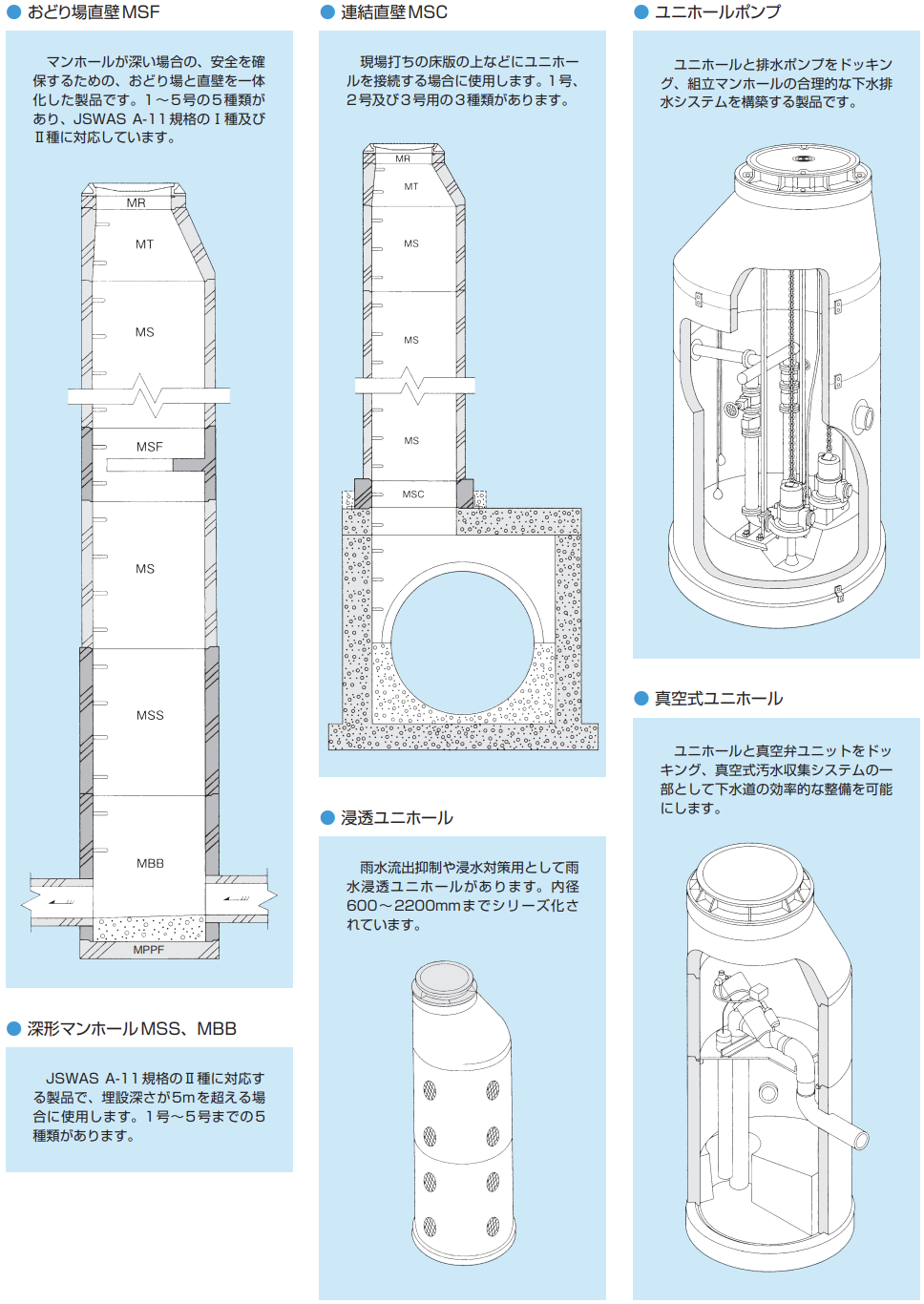

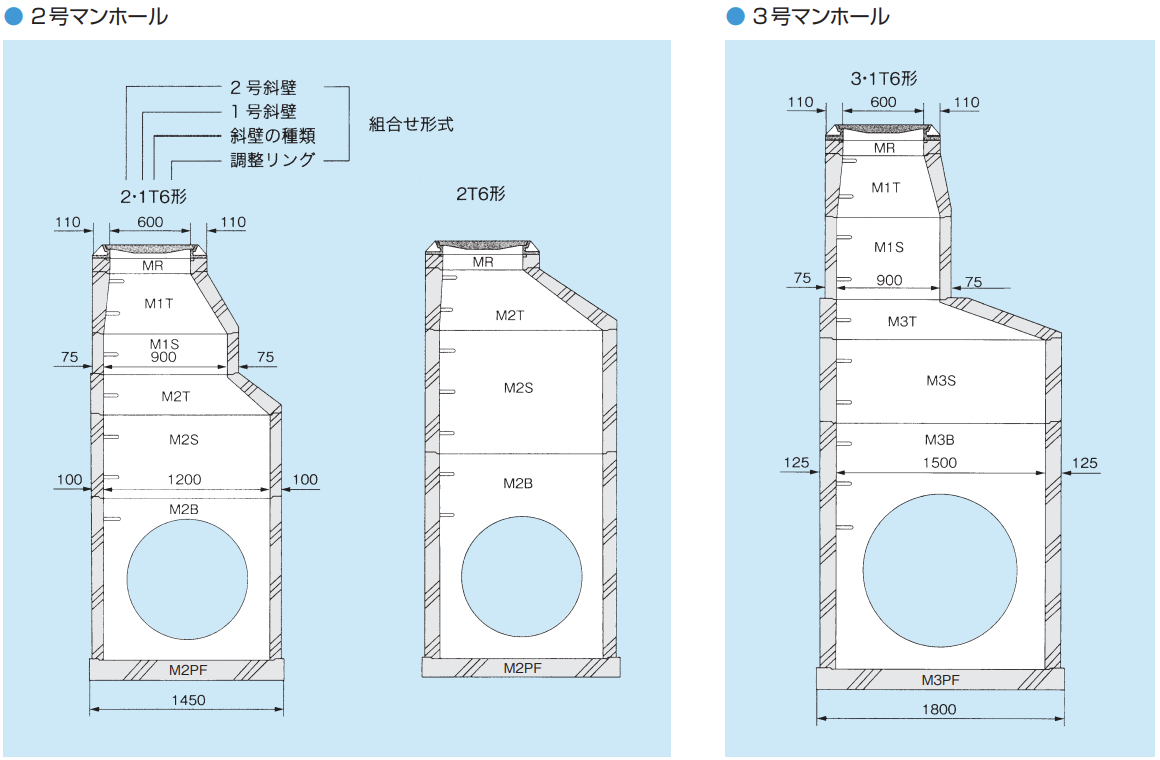

ユニホールシリーズの豊富なバリエーションは、施工現場の状況、維持管理、経済性など各種条件に対応しており、小型マンホールから特 大型マンホールまでの築造を可能にします。 形状は、円形マンホールシリーズ（Y号〜5号）、流出方向が方形で流入方向が円形の方円マンホール（A1号）及び楕円マンホール（E1 号）があります。 1号〜5号マンホールには内径900mmの下水道用鋳鉄製マンホールふたを装着することも可能です。

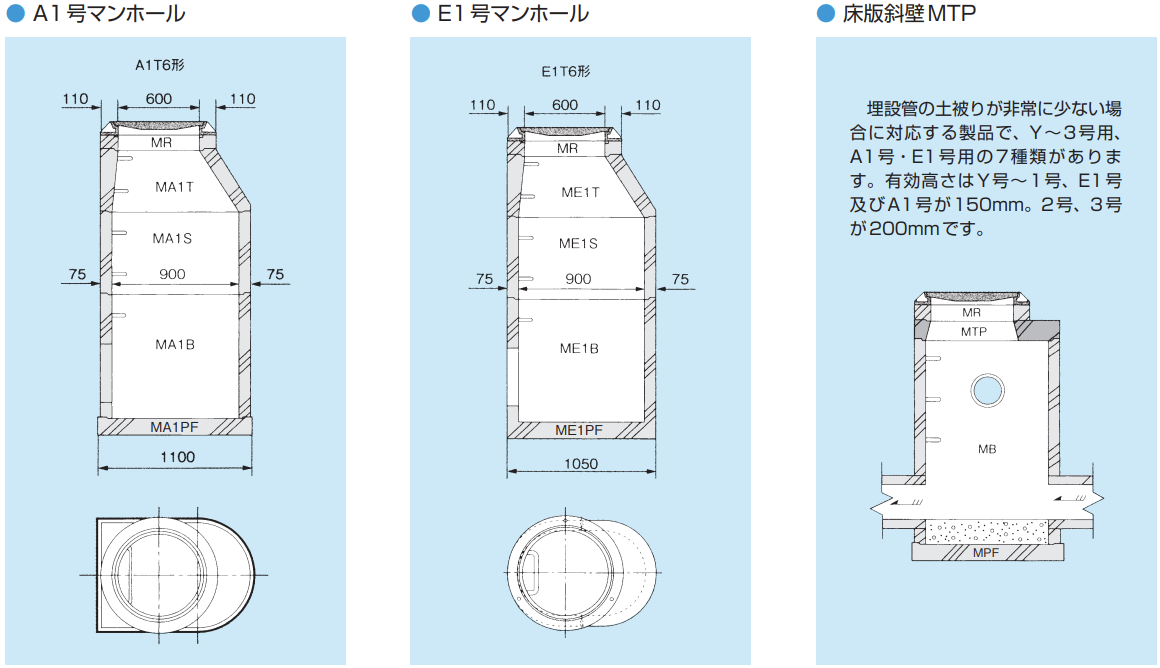

🔳標準マンホール（JSWAS A-10、A-11規格Ⅰ種登録品）
🔳A1号マンホール（Ⅱ類認定品）
🔳E1号マンホール（Ⅱ類認定品）
標準規格

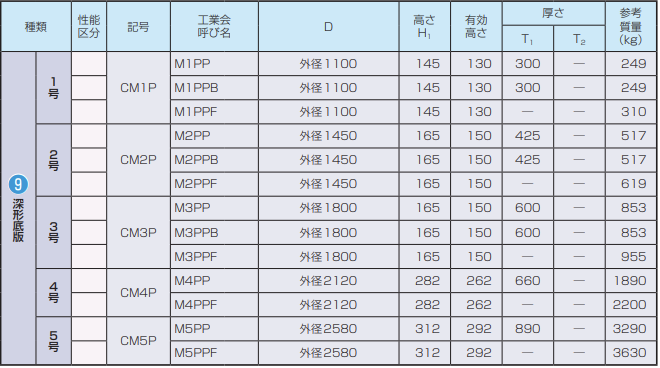

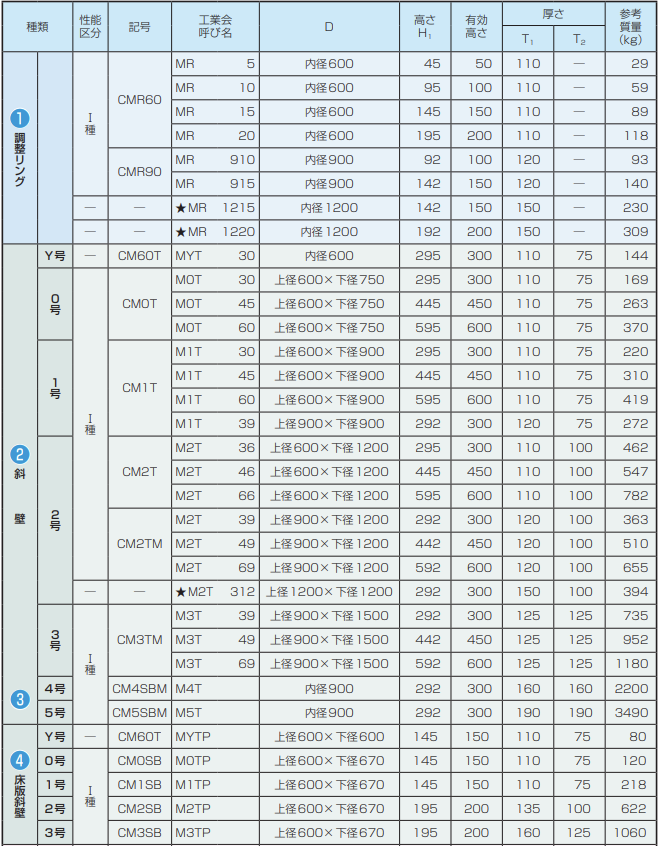

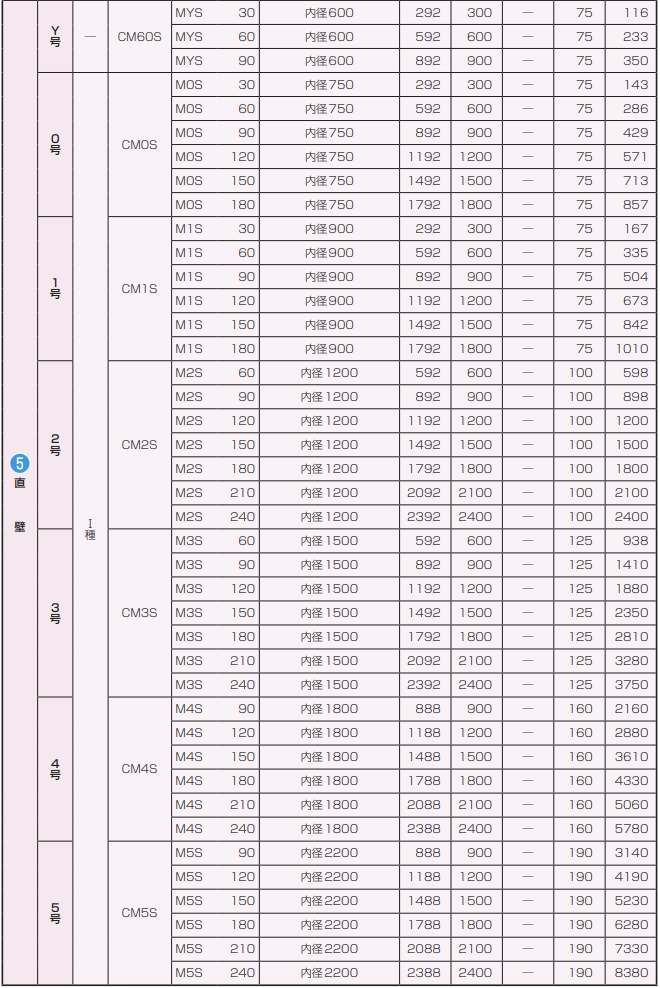

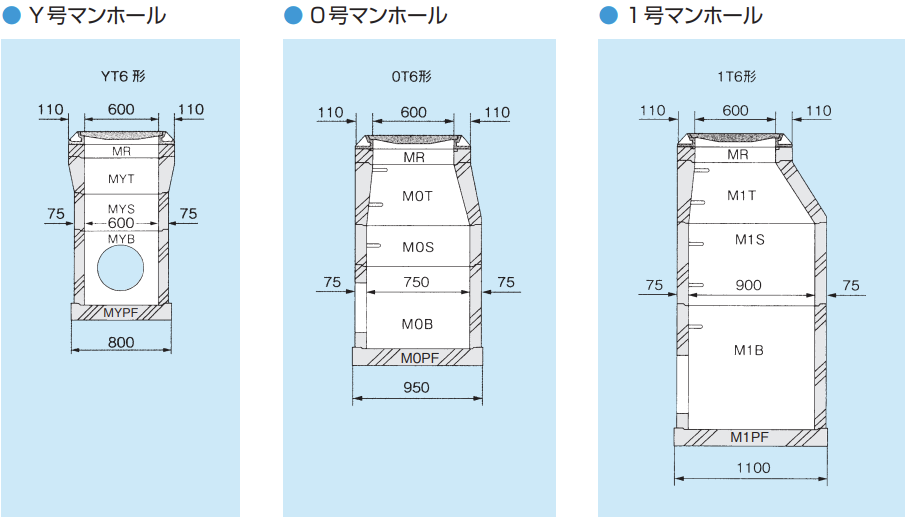

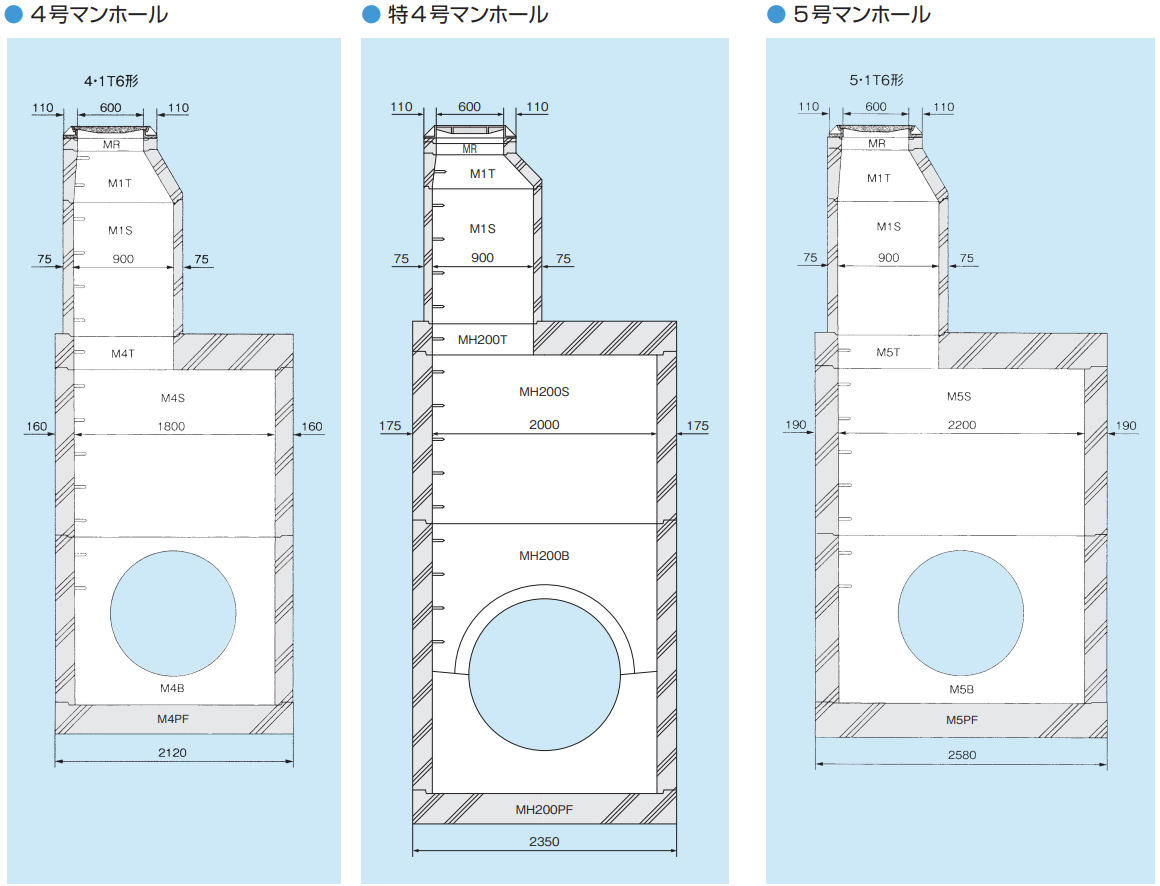

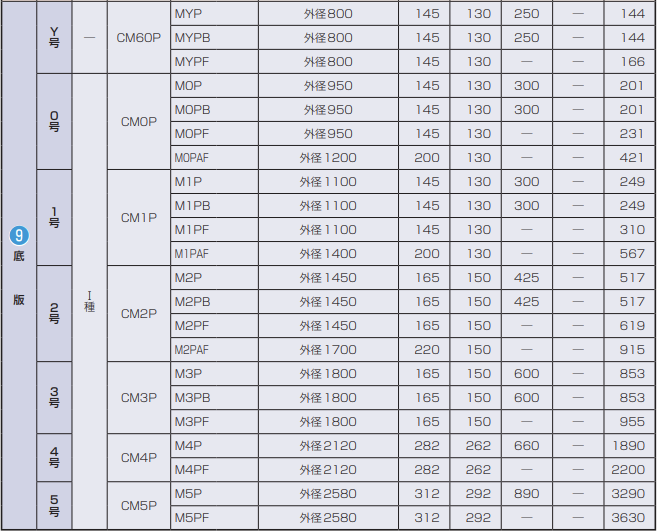

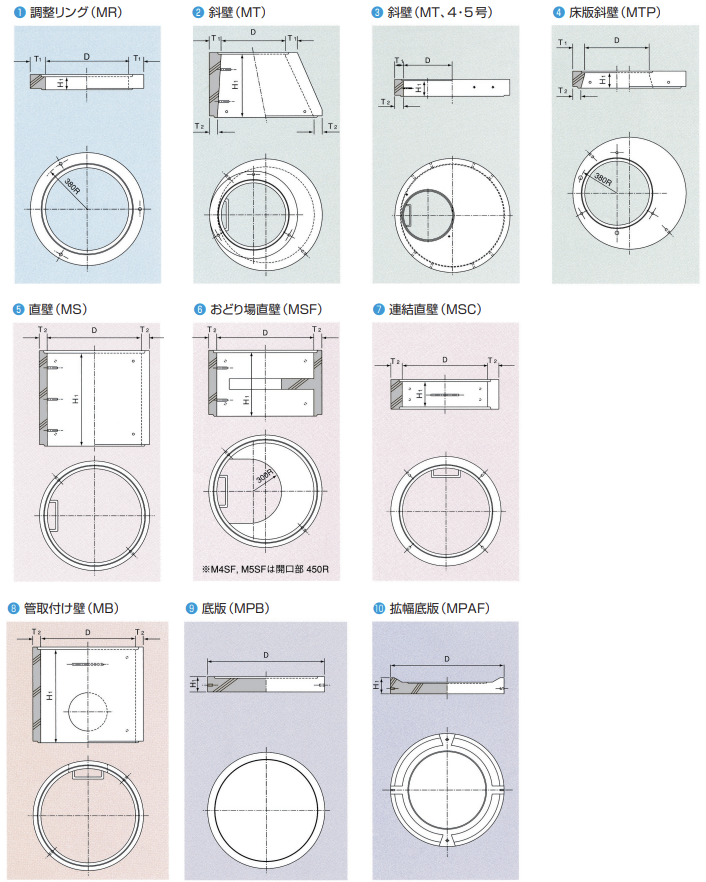

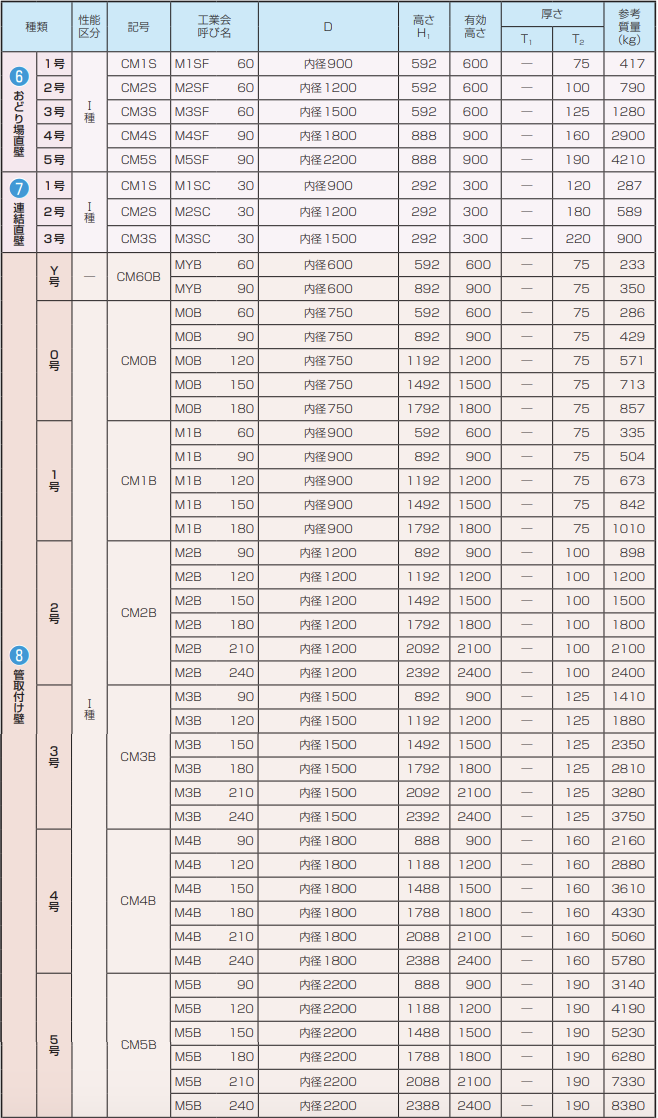

● 標準形マンホール（JSWAS A-10、A-11規格 Ⅰ種 登録品）
（単位：mm）
★印はJSWAS A-11規格類似品です。
※1 Pはドーナツ底版、PBは底付底版、PFはフラット底版、PAFは拡幅底版
※2 直壁及び管取付壁の有効高さは、0号・1号で210・240とすることが可能です。 ※3 M2S、M3Sには有効高さ300とすることが可能です。
※4 M4T、M5Tには開口部600とすることが可能です。
※5 調整リングは有効高さ200とすることが可能です。
※6 A1号、E1号は販売地区により取り扱いをしていない場合があります。

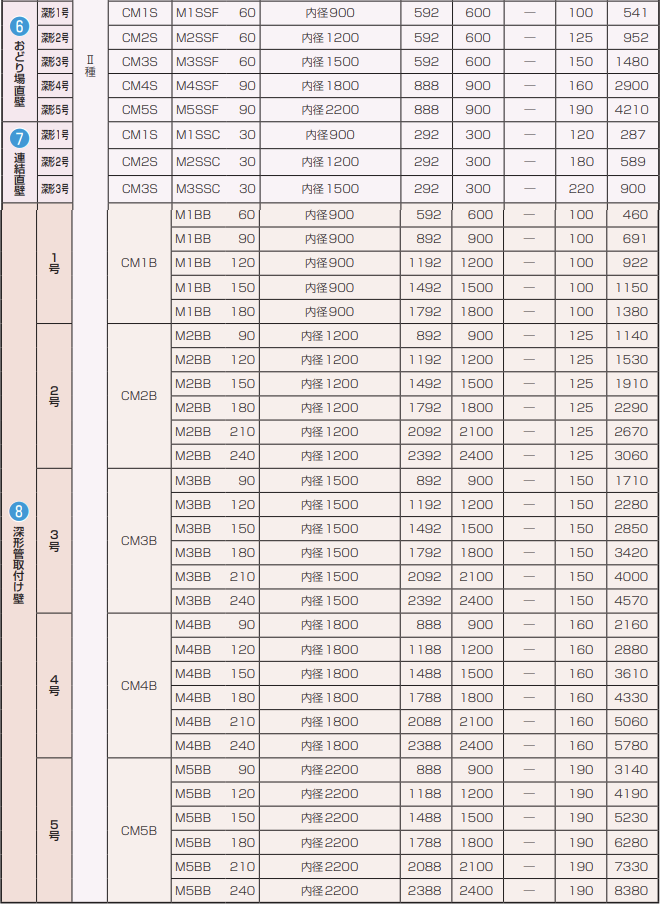

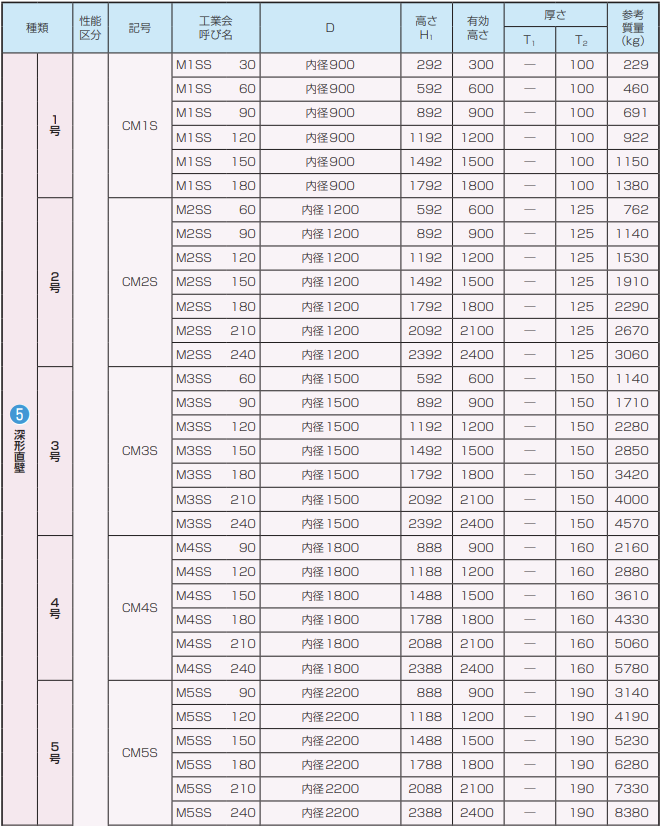

● 深形マンホール（JSWAS、A-11規格 Ⅱ種 登録品）
（単位：mm）
※ M2SS、M3SSには有効高さ300とすることができます。

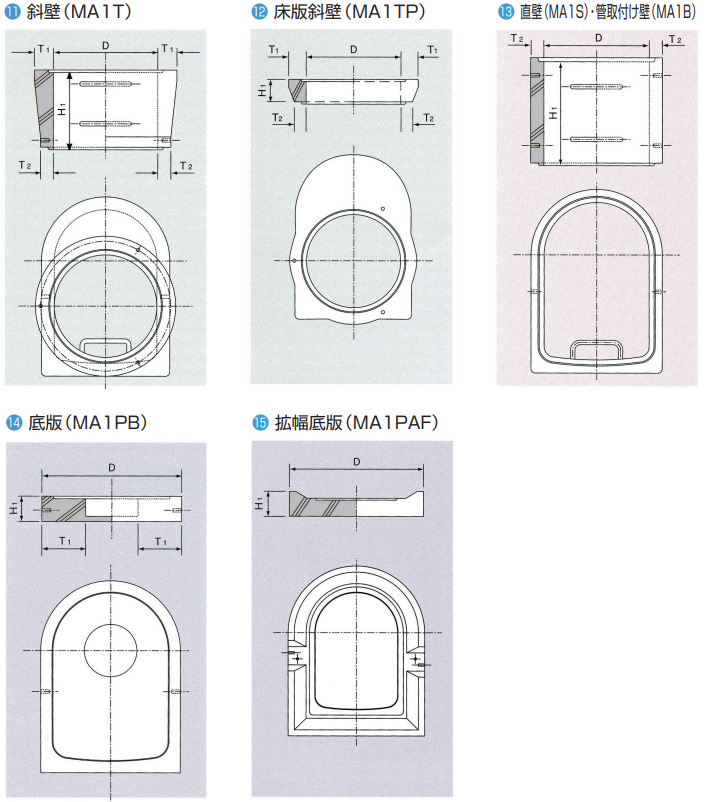

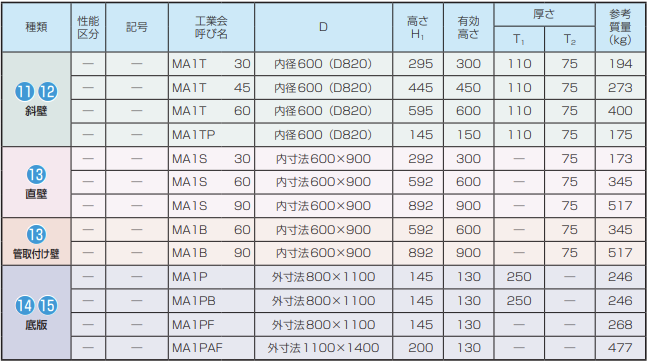

● A1号マンホール（Ⅱ類 認定品）
（単位：mm）
※ PBは底付底版、PFはフラット底版です。

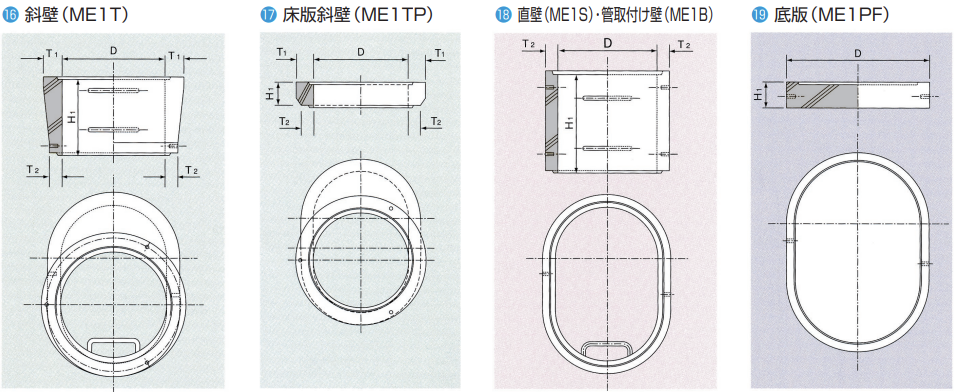

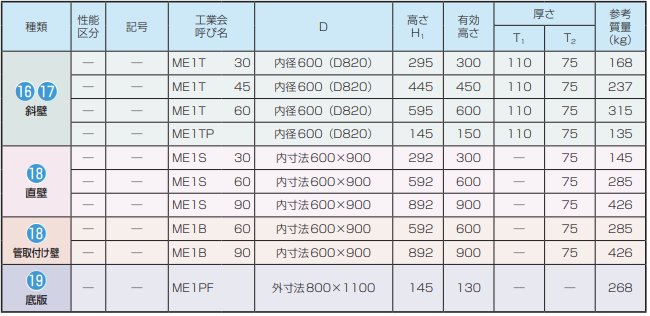

● E1号マンホール（Ⅱ類 認定品）
（単位：mm）
実験
ユニホールのY号〜5号は、（公社）日本下水道協会Ⅰ類規格 ［JSWAS A-10］ ［JSWAS A-11］ に登録されたマンホールです。 以下に示す性能を十分に満足させることができます。 JSWAS A-11の性能区分は、接合部の水密性や側方曲げ強さにより、Ⅰ種及びⅡ種に区分されています。 一般的な使用条件における適用深さは、Ⅰ種5m、Ⅱ種10mです。
● 軸方向耐圧強さ
ユニホールの部材は、軸方向耐圧試験を行い、150kNの荷重に 耐えることができます。
【軸方向耐圧強さ試験の規格】
（単位：kN）
※Y号（円形60）の軸方向耐圧強さは150kN

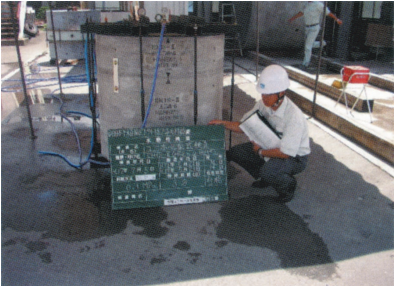

● 接合部の水密性
ユニホールの部材は、水密試験を行い、下表に示す水圧に耐える ことができます。
【接合部の水密性能の規格】
（単位：MPa）
※Ｙ号（円形60）の試験水圧は0.05MPa

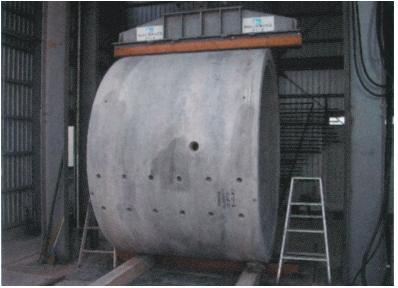

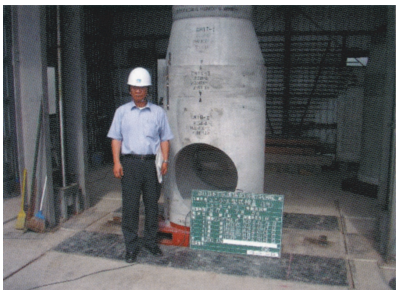

● 側方曲げ強さ

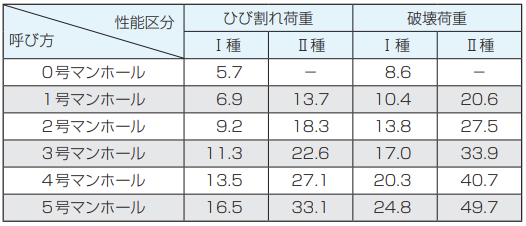

ユニホールの部材は、側方曲げ試験を行った場合、下表に示す荷 重に耐えることができます。
【側方曲げ強さの規格（JSWAS A-10）】
（単位：kN/m）
【側方曲げ強さの規格（JSWAS A-11）】
（単位：kN/m）
※ひび割れ荷重とは、部材に幅0.05mmのひび割れを生じたときの試験 機が示す荷重を高さ（h）で除した値をいい、破壊荷重とは試験機が示す 最大荷重を高さ（h）で除した値です。
施工

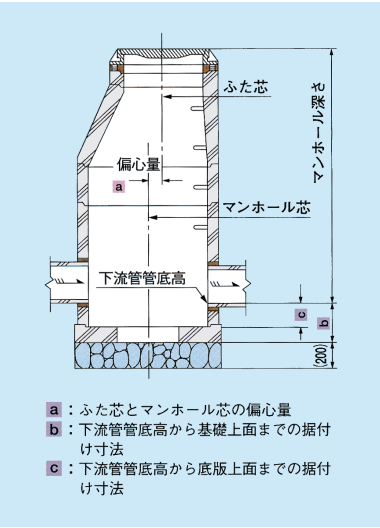

● マンホール芯とふた芯

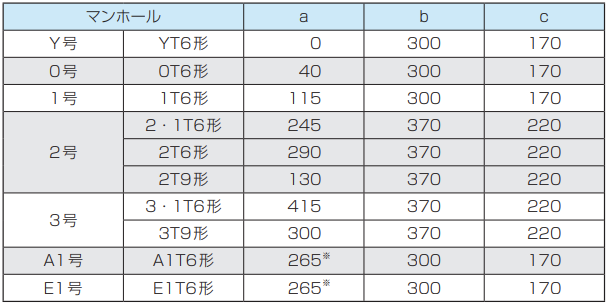

● 据付け寸法と偏芯量
（単位：mm）
※底版中心位置とふた芯の偏芯量は115mm
● 4・5号の据付け寸法と偏芯量（参考）
（単位：mm）
🔳施工上の注意点

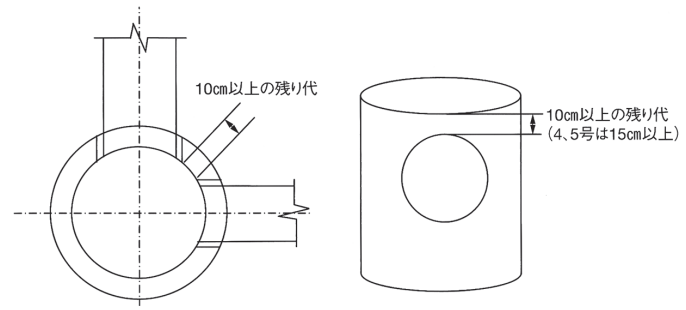

【削孔時の留意点】
