特長
❶容易なメンテナンス

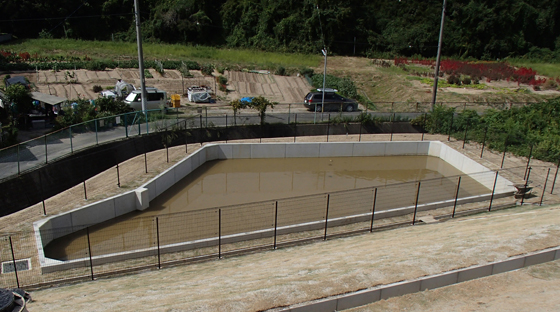

調整池内の状況が目視で確認できるため、管理が容易です。また、底面部のインバートコンクリートにて、勾配や溝・ピットを設けることにより、集泥作業等が容易に行えます。
❷設計・施工の高い柔軟性
部材の組合せにより敷地形状に合わせた計画が可能となり、敷地を有効に利用できます。
❸優れた景観性・安全対策
天端厚を統一することにより、景観性を向上させました。天端の背面側はフラット構造であるため、側溝等の設置も容易に行えます。また、転落防止柵を直接製品に設置することが可能で、歩道幅員の確保も容易です。

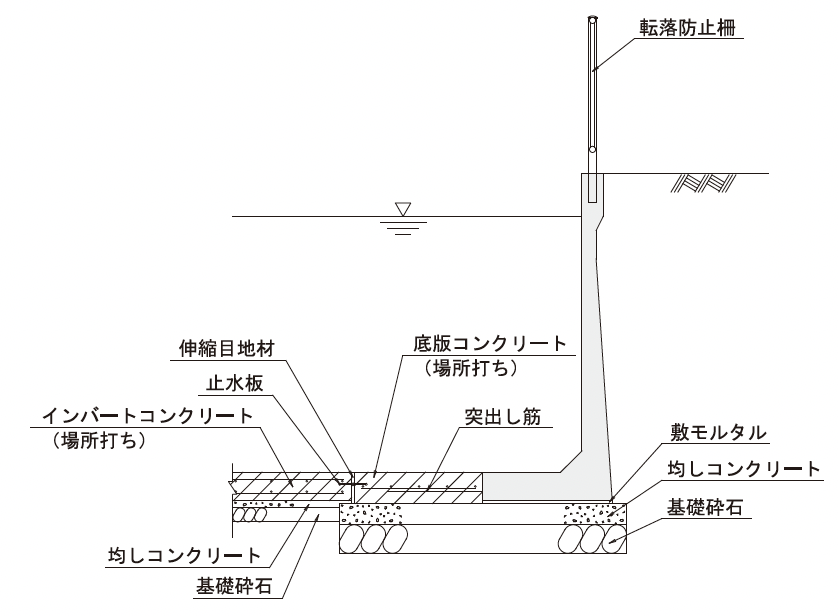

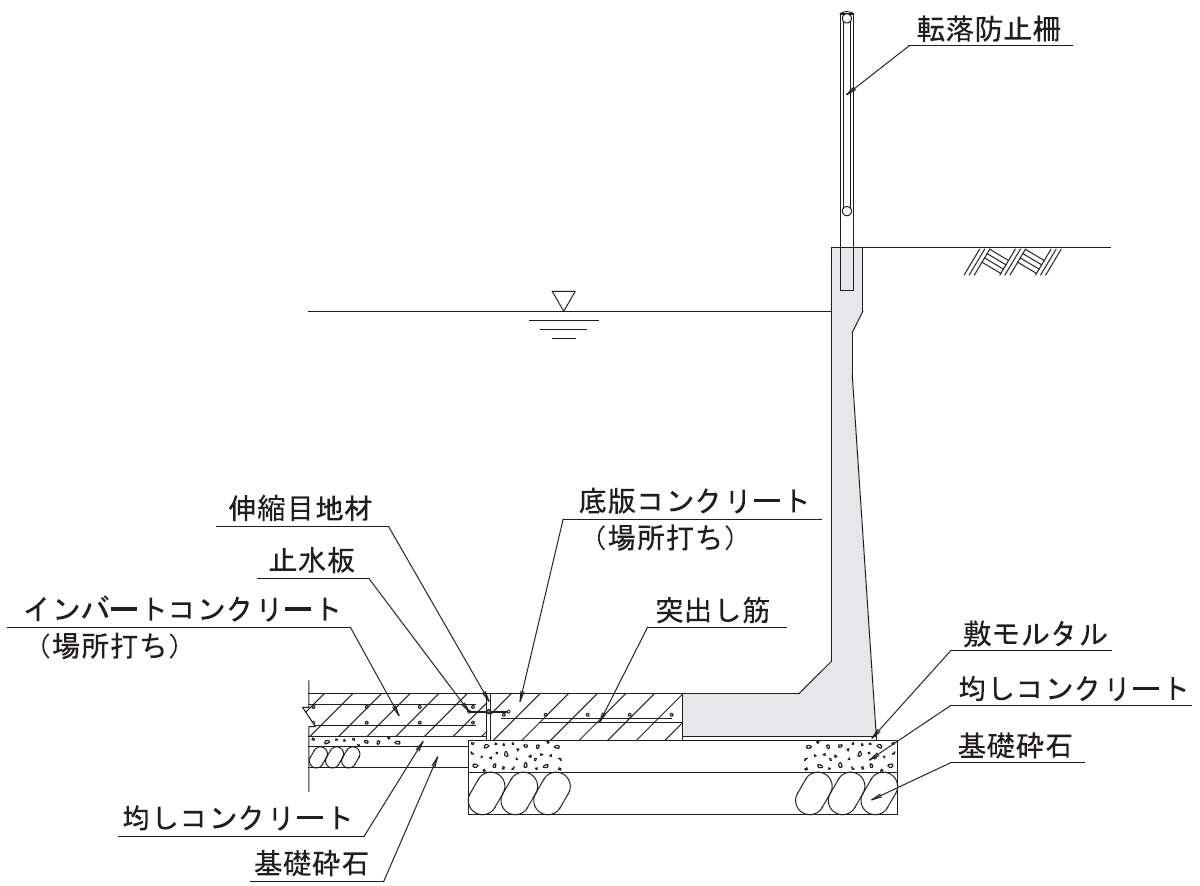

● 標準施工断面
設計条件と形状

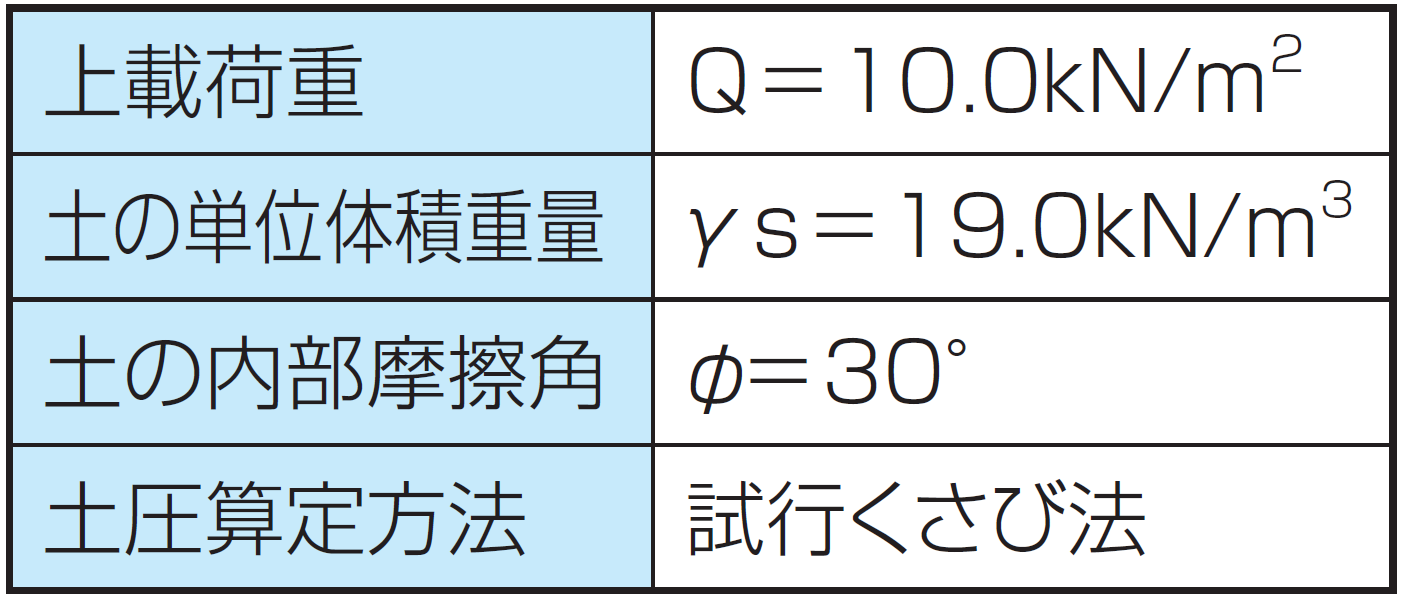

● 設計条件

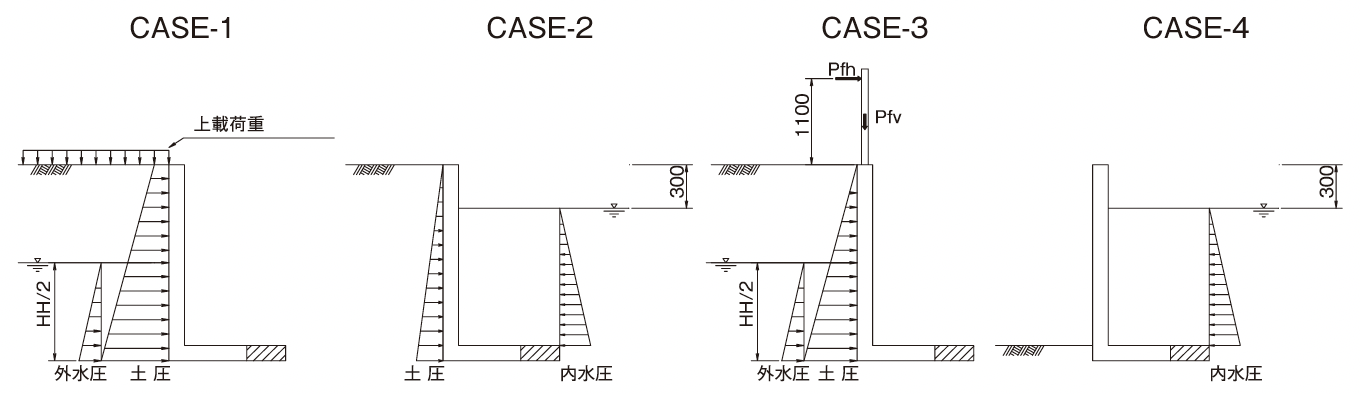

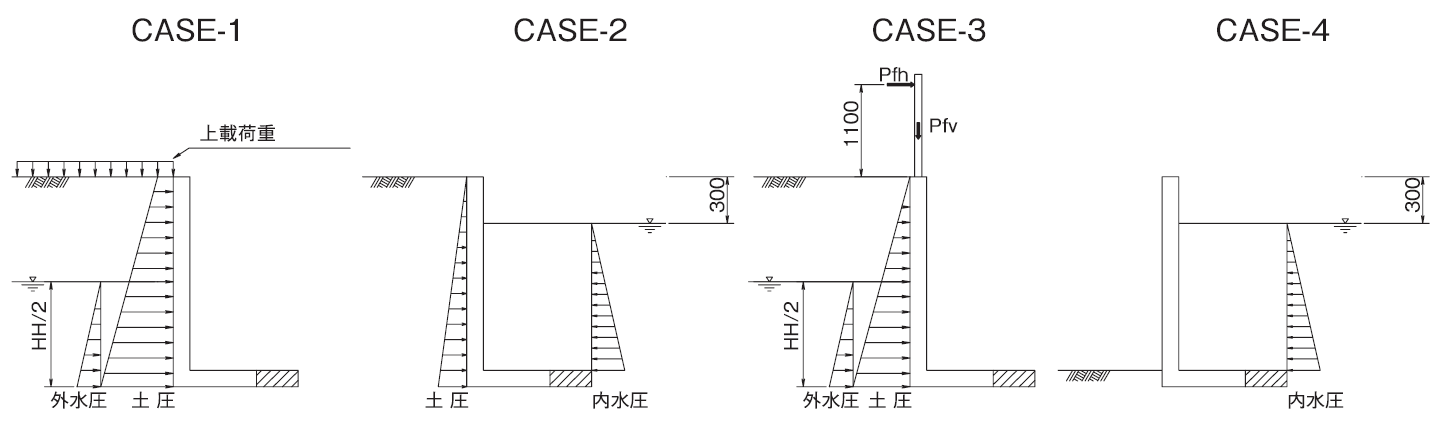

● 検討ケース
I型 :CASE1~3の荷重状態を考慮したタイプ。
II型:CASE1~4の荷重状態を考慮したタイプ。

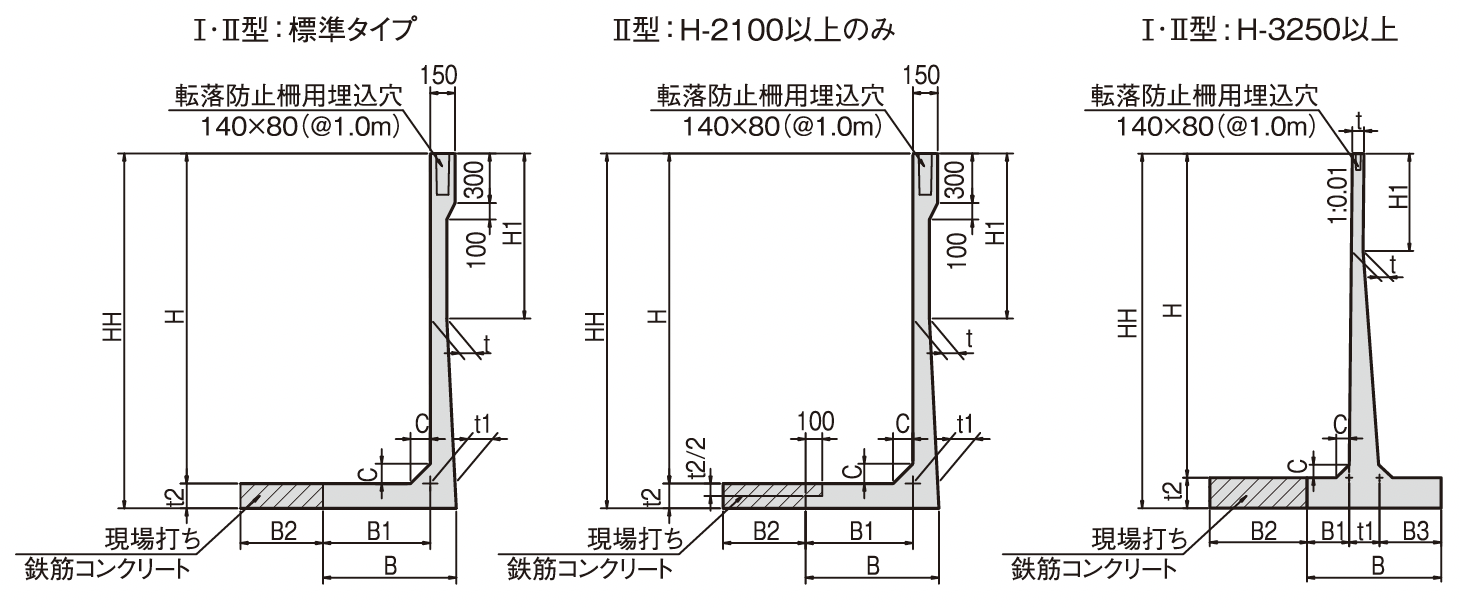

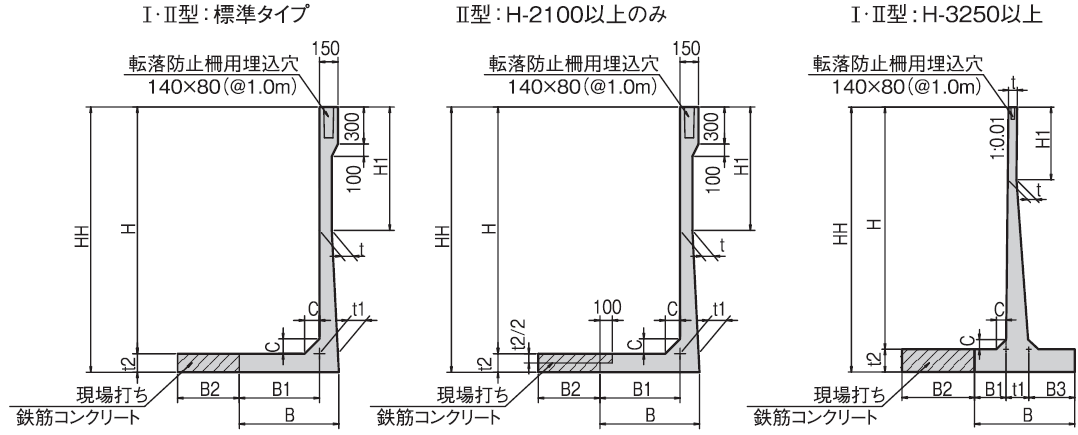

● 形状(断面図)

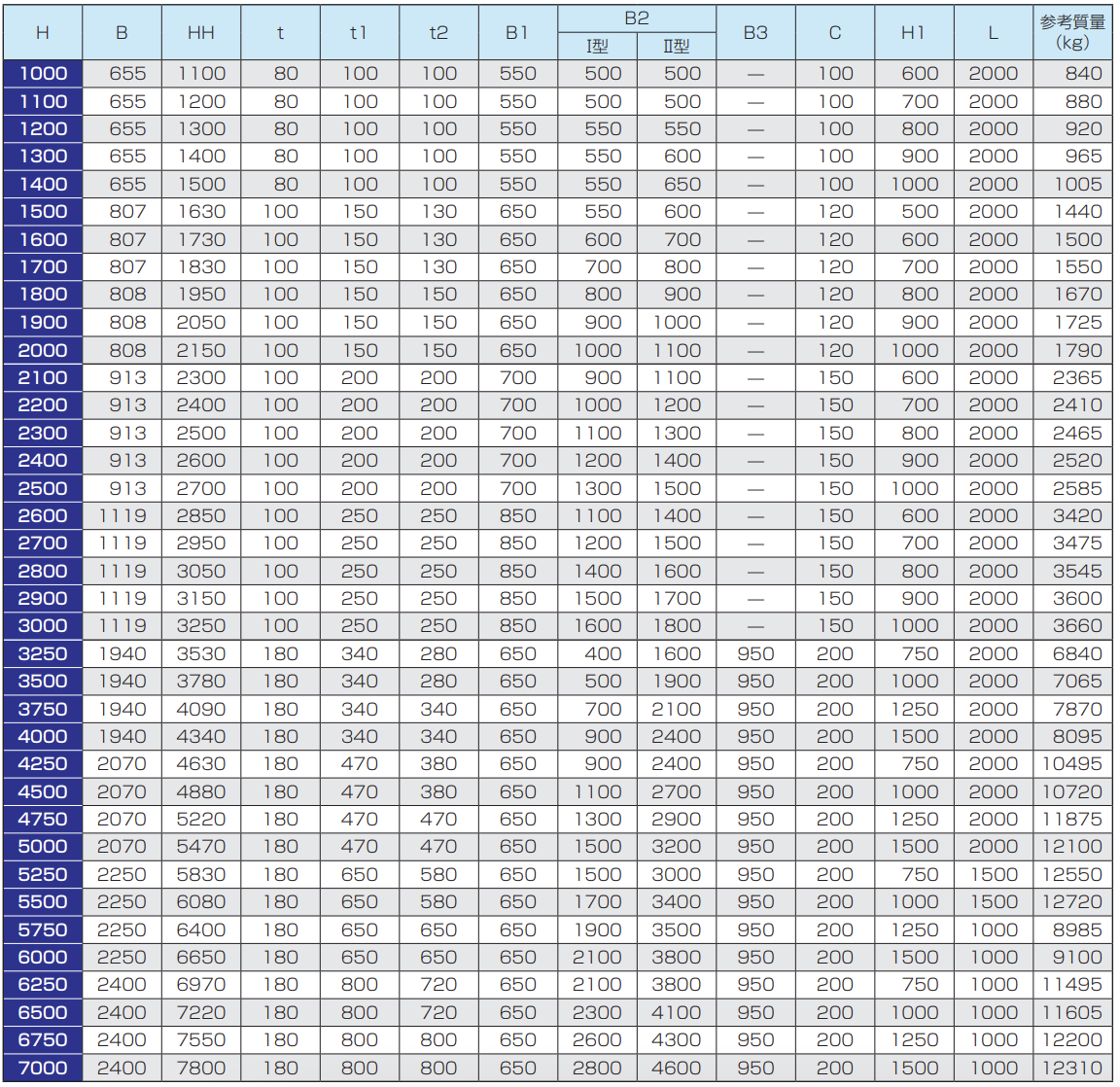

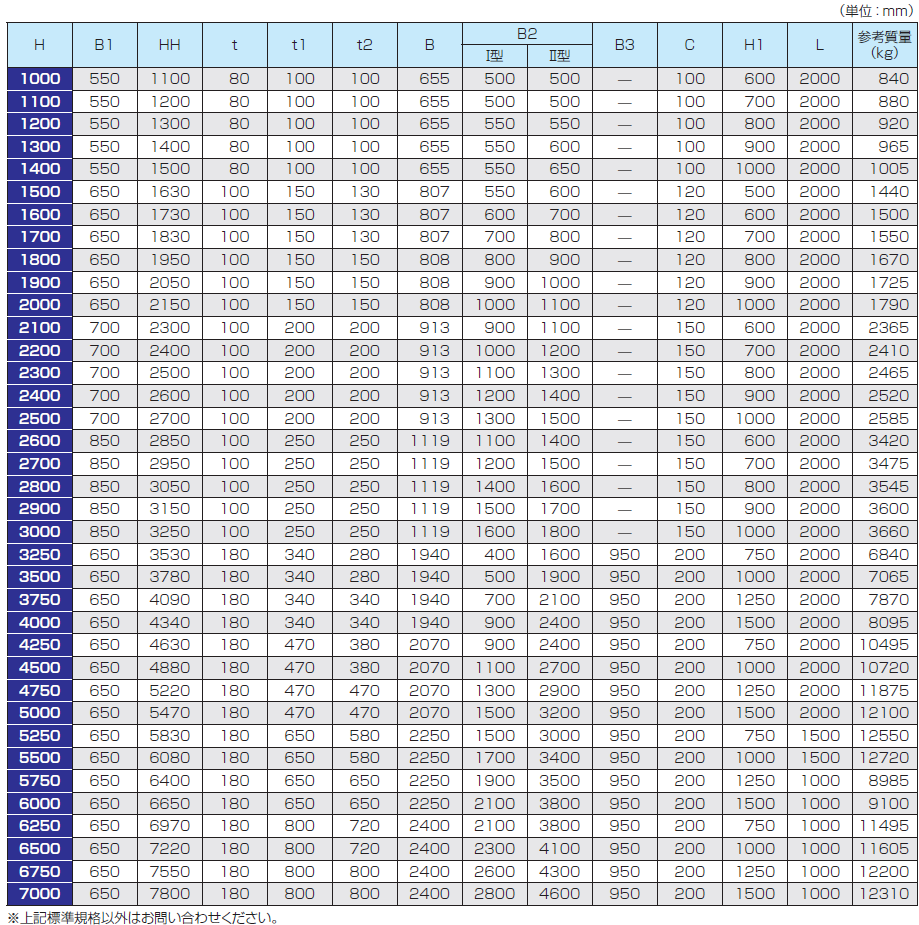

標準規格
(単位:mm)
※ 上記標準規格以外はお問い合わせください。
