特長
❶ 最大1500kJクラスの落石エネルギーに対応可能
250 ～ 1500kJクラスの落石エネルギーに対応した最適なタイプを選ぶことができます。また積雪地域でも対応可能です。
❷ 落石捕捉時には最小の張出し量を実現
ワイヤロープがループ状に巻きつけられているため、単線に比べて同量のワイヤロープのスリップが生じても張出し量を低減でき、道路際にも設置が可能です。
❸ 落石の突き抜け防止
落石時には、ループ状に巻きつけられた山側と谷側のロープが同時に働き、結果的にワイヤロープ間隔を狭める効果があります。

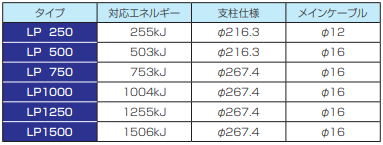

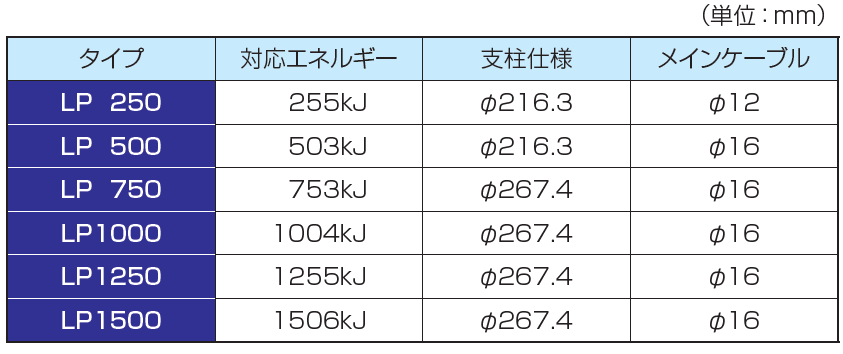

製品の種類（LP250～1500）
（単位：mm）

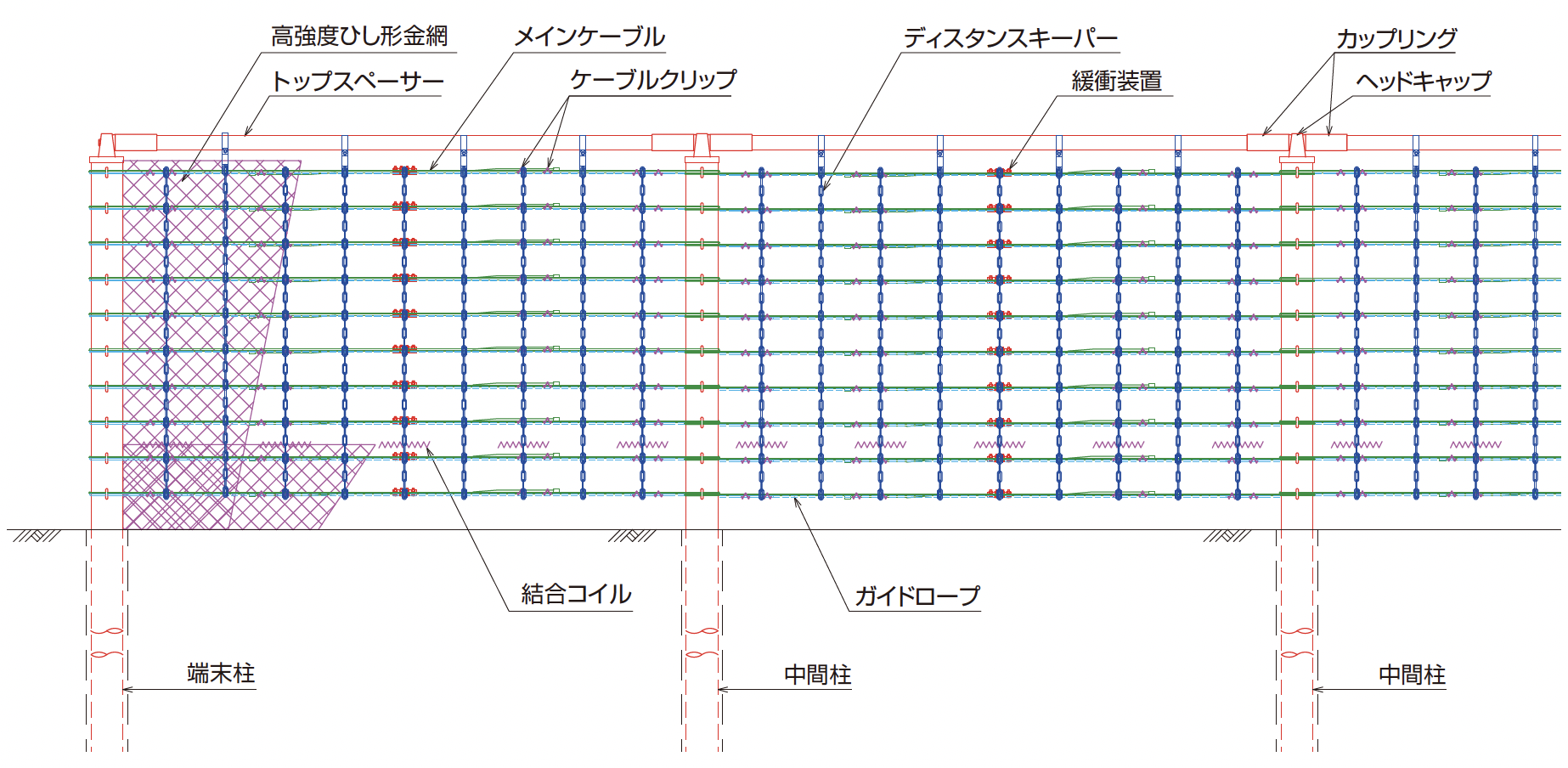

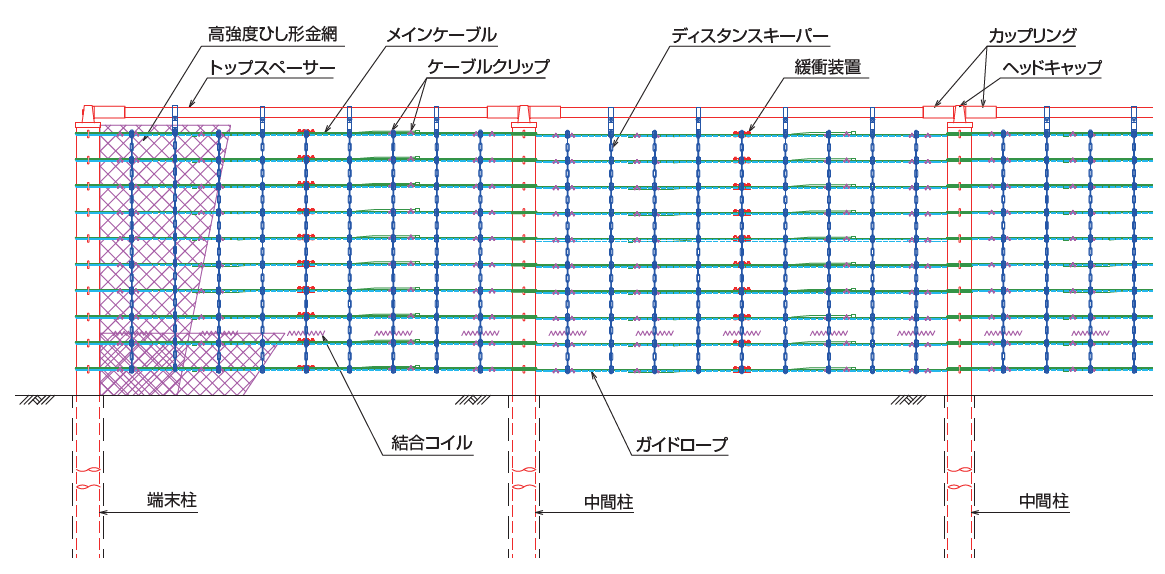

構造

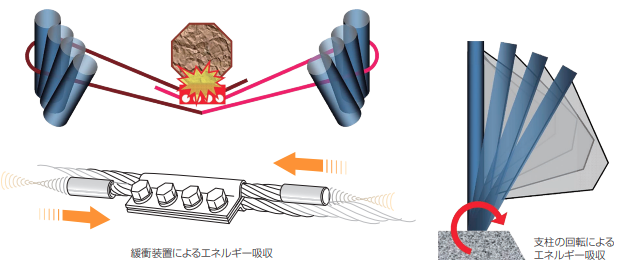

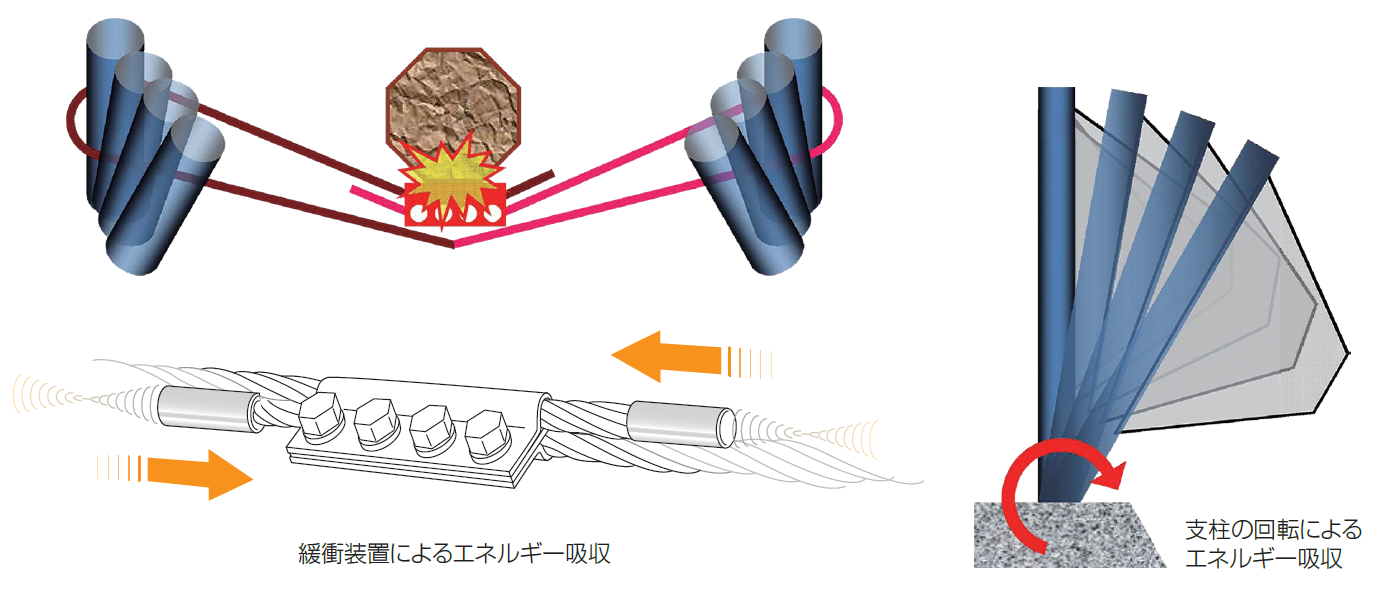

落石エネルギー吸収メカニズム
実物実験
「平成29年12月発行 落石対策便覧」の性能検証条件に適合した実物実験を行いました。
【条 件】
供 試 体：実物大
ス パ ン 数：3スパン
支 柱 間 隔：5.0m
柵 高：3.0m
実 験 方 法：鉛直落下式
重 錘 形 状：多面体コンクリート
重 錘 落 下 高：32m以上
衝 突 速 度：25m/s以上
入 射 角 度：阻止面に垂直
衝 突 位 置：スパン中央
阻 止 面：中間スパン・端末スパン

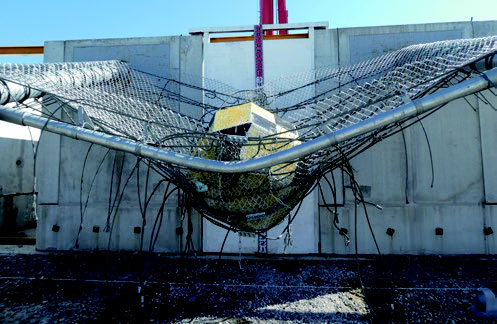

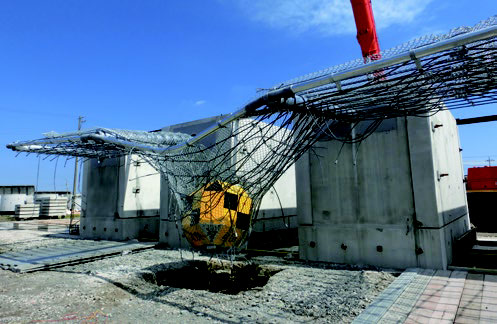

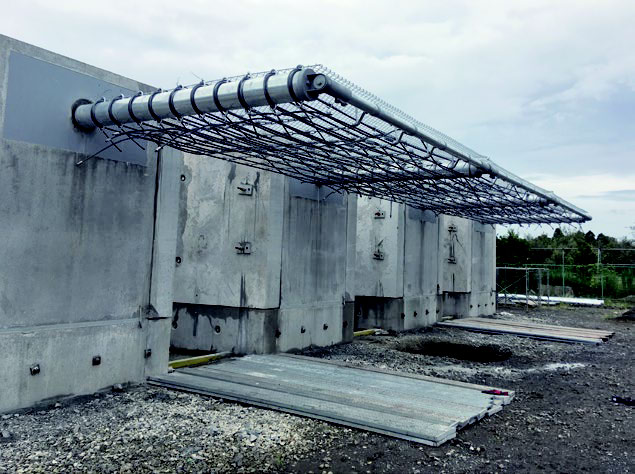

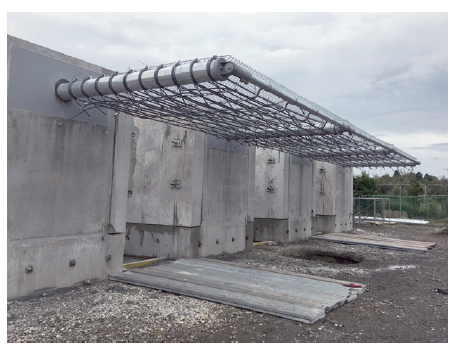

実験供試体（LP1250）

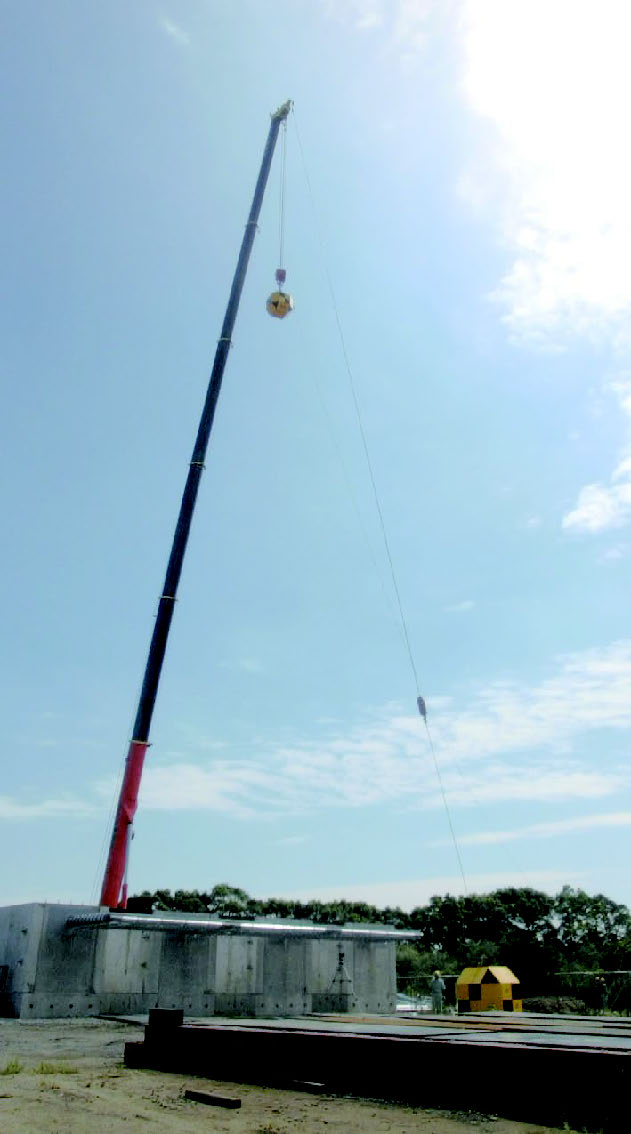

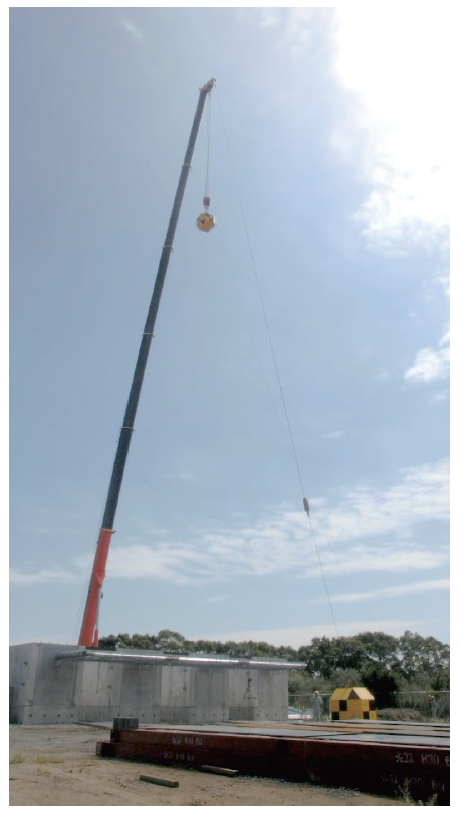

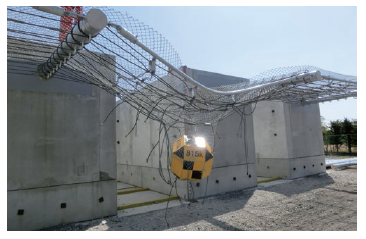

重錐と供試体（LP1250）

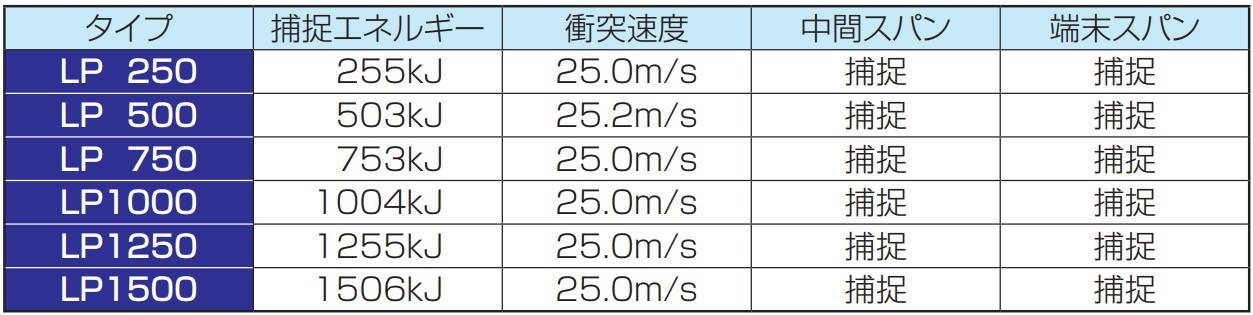

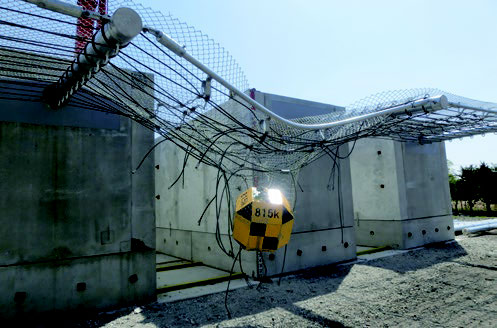

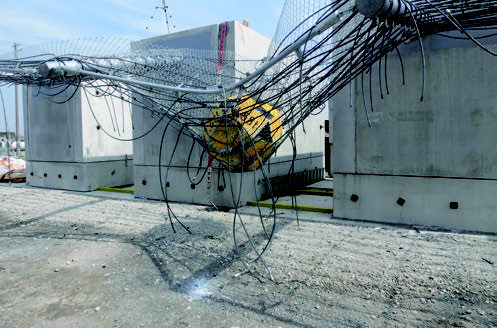

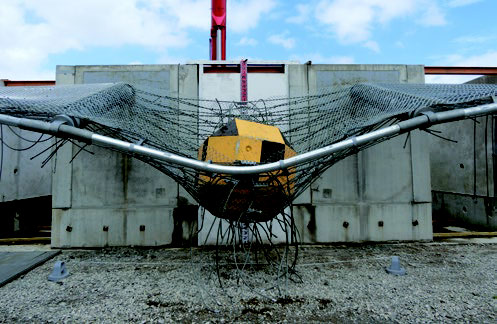

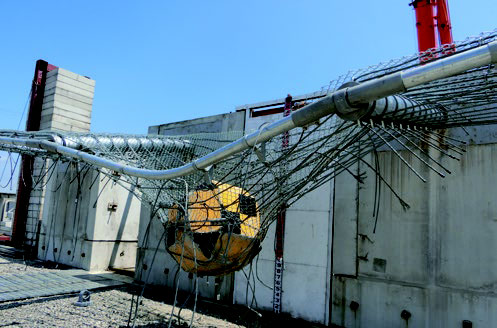

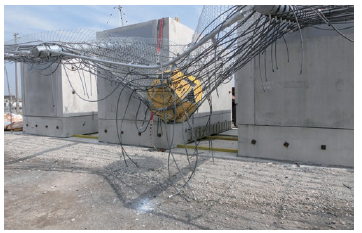

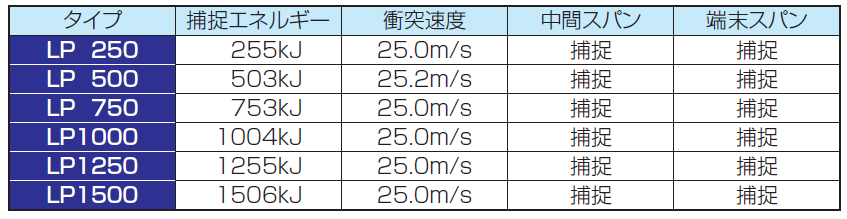

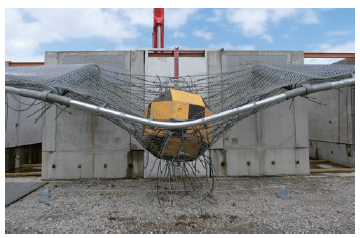

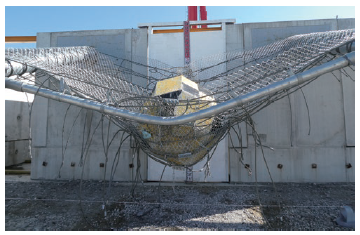

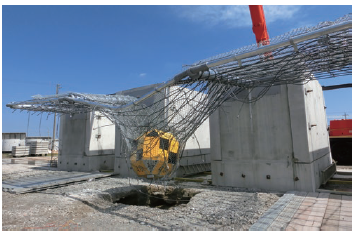

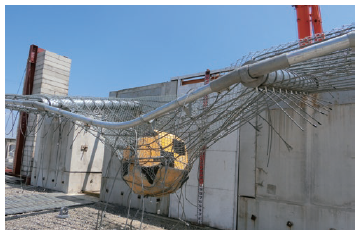

各タイプ捕捉状況
実験供試体（LP250）
実験供試体（LP500）
実験供試体（LP750）
実験供試体（LP1000）
実験供試体（LP1250）
実験供試体（LP1500）

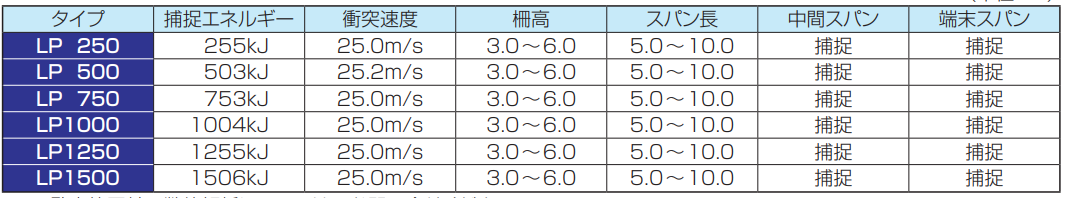

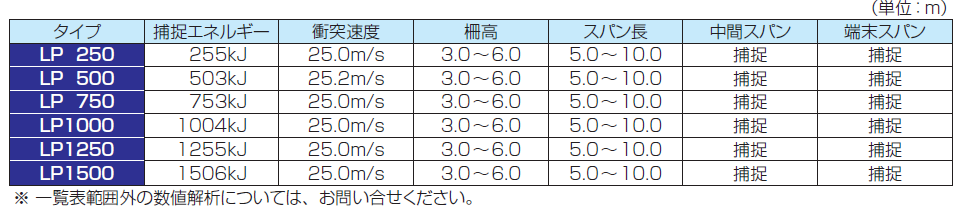

● 数値解析結果
● 数値解析結果
（単位：m）
※ 一覧表範囲外の数値解析については、お問い合せください。
実験動画はこちら↓
LP250 LP500 LP750 LP1000 LP1250 LP1500

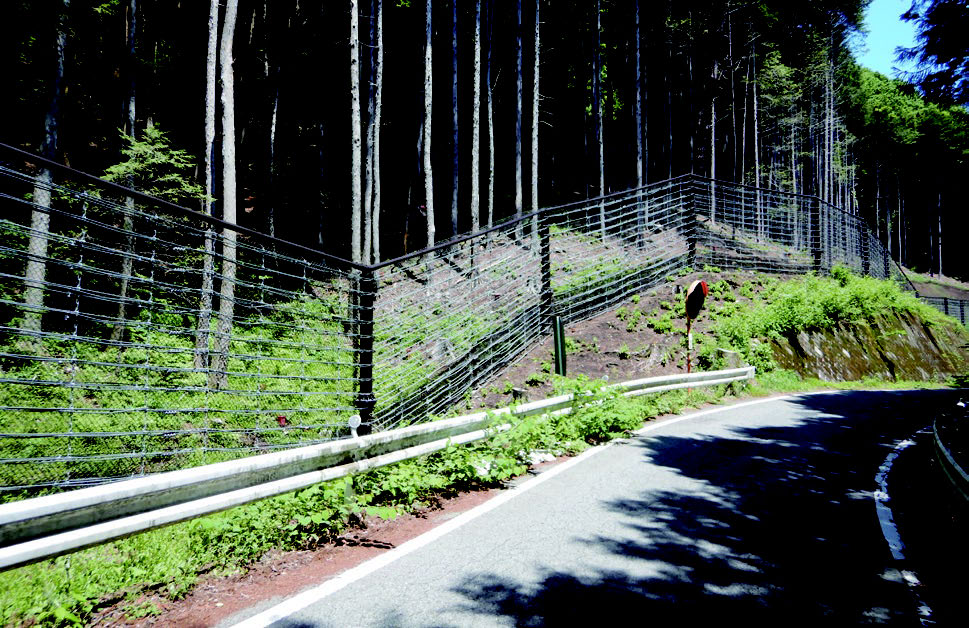

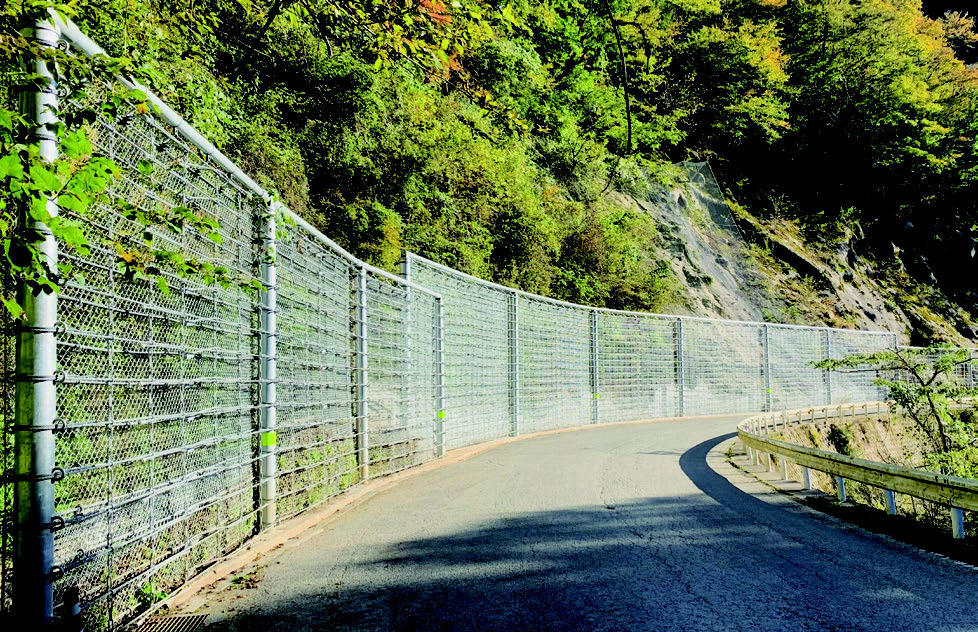

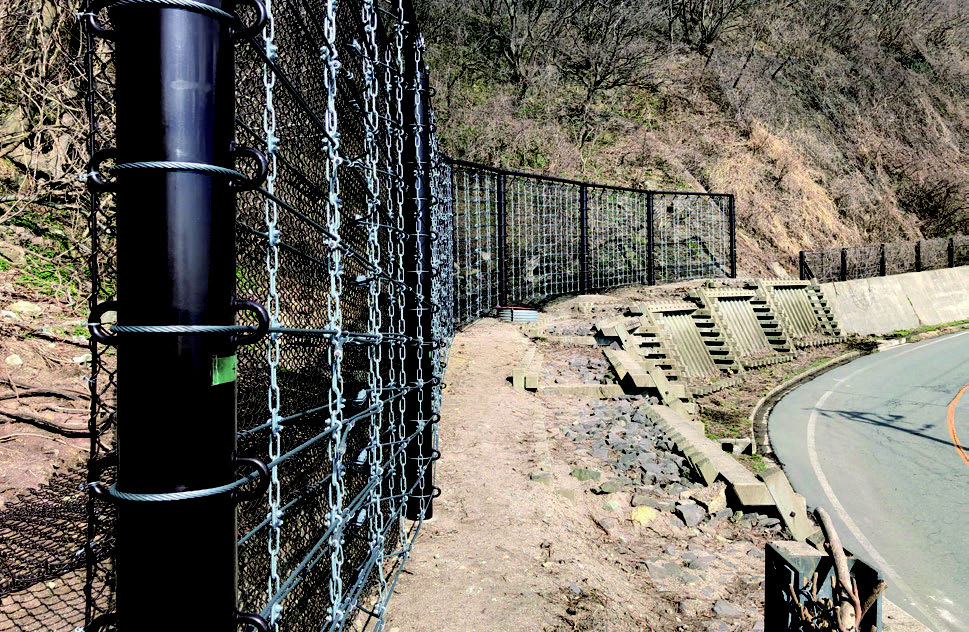

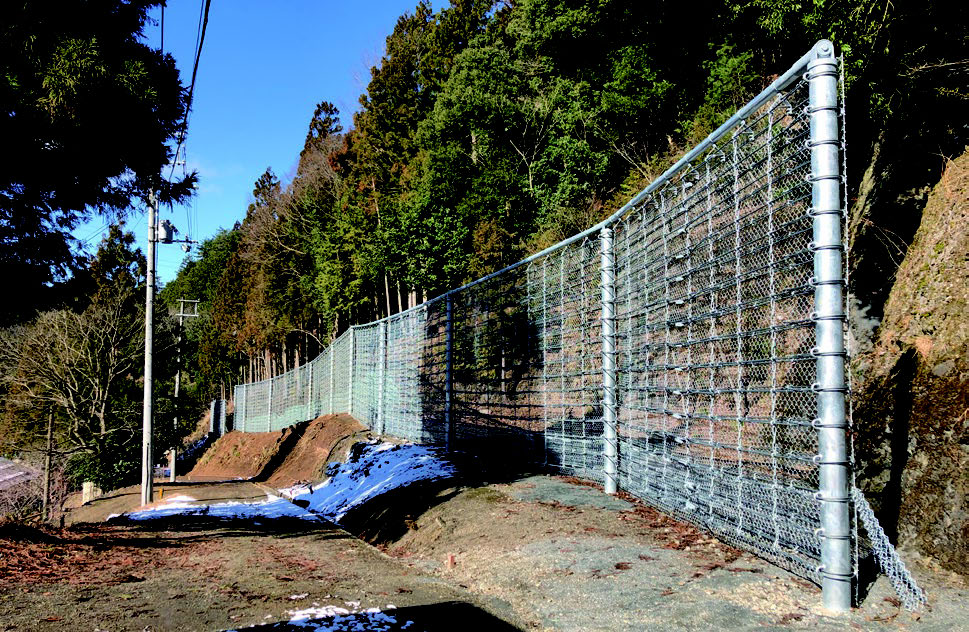

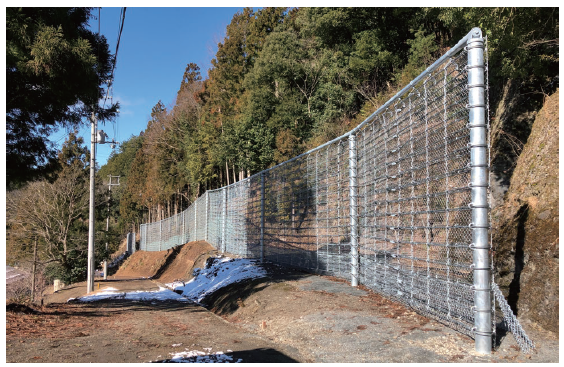

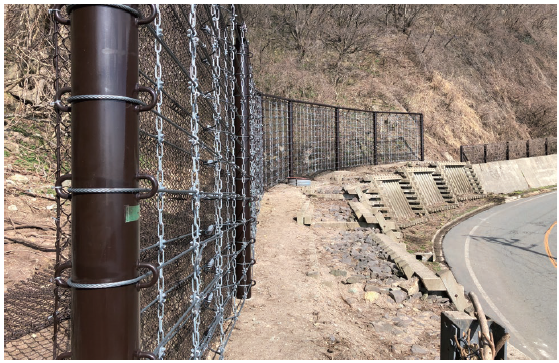

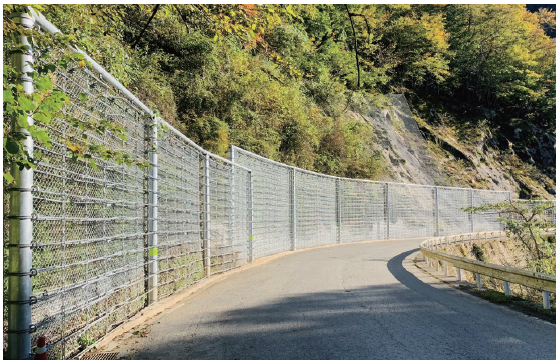

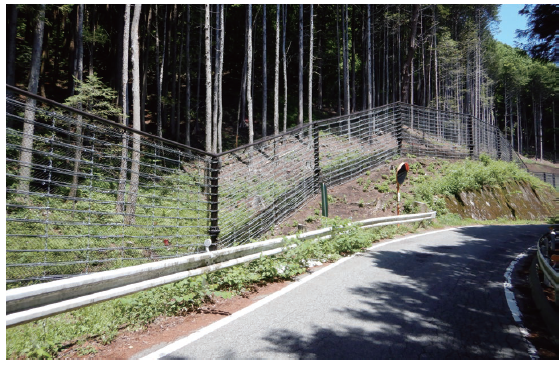

施工事例
発注者 ：群馬県高崎土木事務所
工事件名：補助公共 社会資本総合整備（防災・安全）（防災）（3 ヵ年緊急対策）
（分割３号）高エネルギー吸収型落石防護柵設置 主要地方道 高崎東吾妻線 高崎市箕郷町松之沢
施工箇所：群馬県高崎市箕郷町松之沢
施工延長：65m
発注者 ：秋田県秋田地域振興局
工事件名：令和2年度地方道路交付金工事（災害防除）02-F164-40
施工箇所：秋田県男鹿市
施工延長：55m
発注者 ：熊本県八代地域振興局
工事件名：小川泉線（A465）防災安全交付金（災害防除）工事
施工箇所：熊本県八代市泉町仁田尾
施工延長：132m
発注者 ：滋賀県犬上群多賀町役場
工事件名：令和2年度（建工）第5号
樋田地区急傾斜地崩壊対策工事（第2工区）
施工箇所：滋賀県多賀町樋田
施工延長：100m

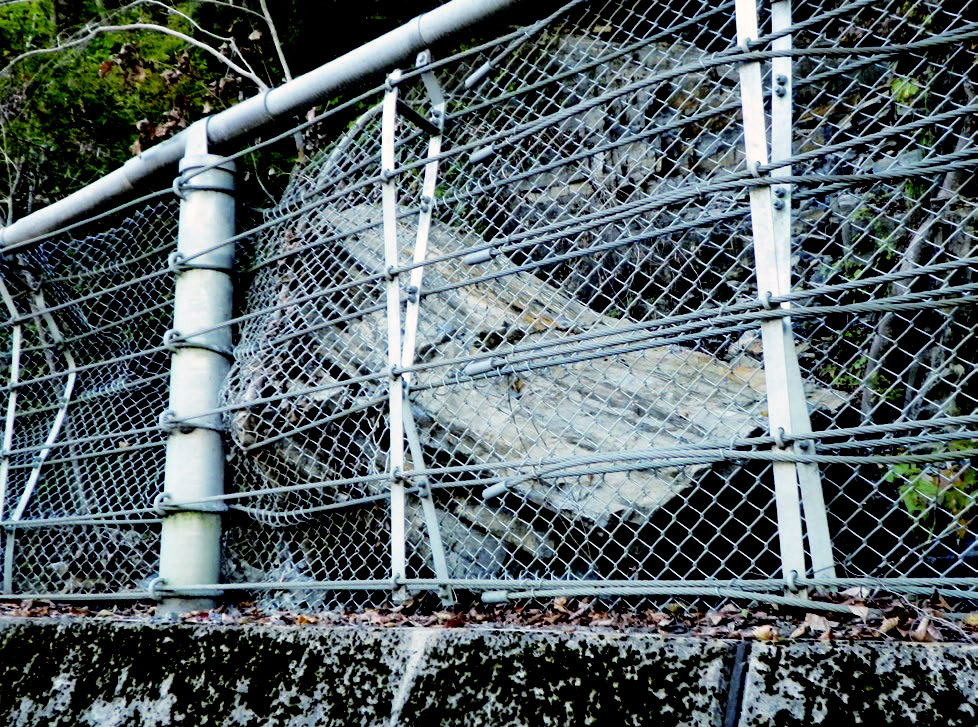

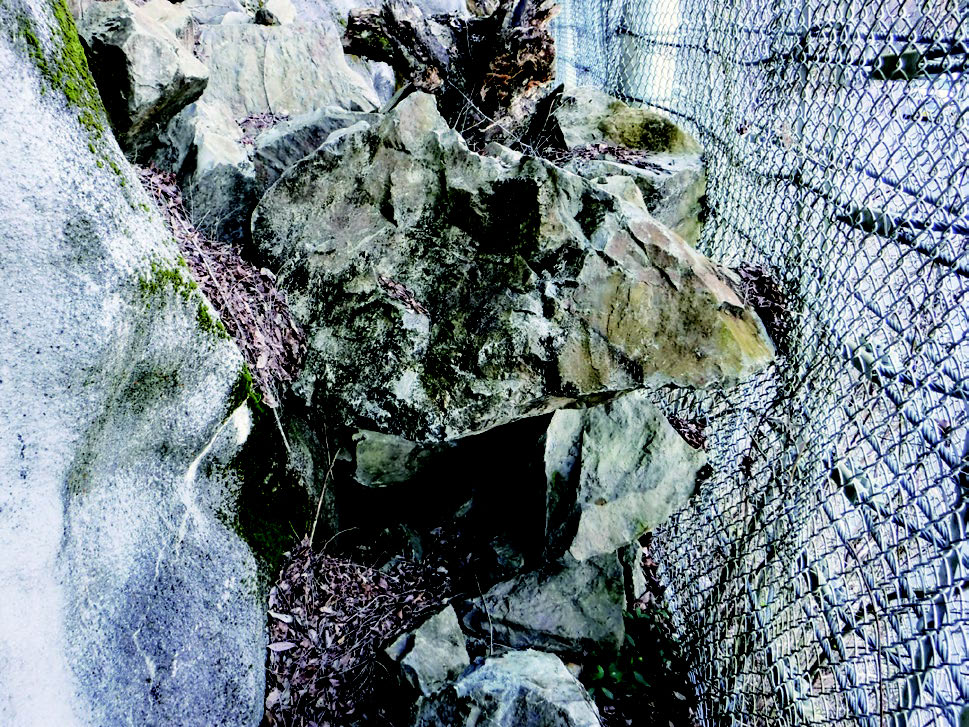

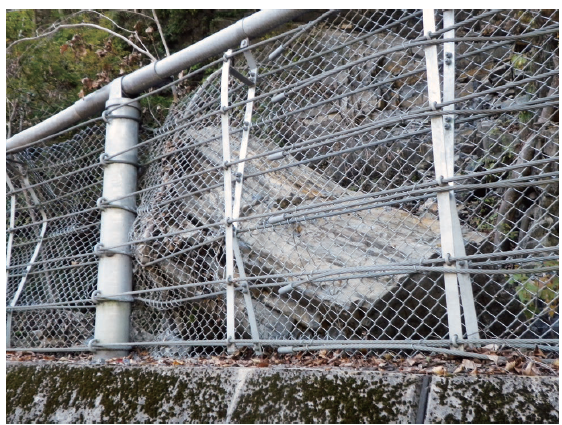

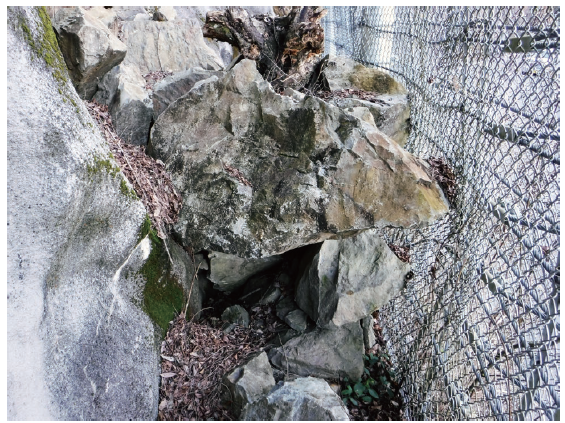

■落石捕捉実績
2016年 岩手県（500kJタイプ）
2016年 奈良県（500kJタイプ）
