特長

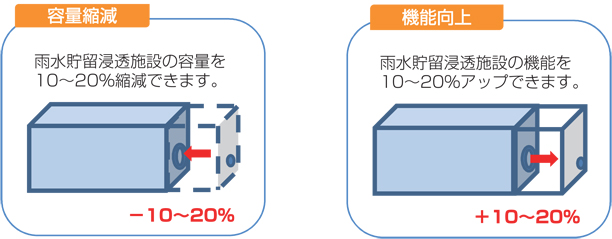

❶ 雨水貯留施設の貯留機能を最大20%アップさせることができます。
❷ 無動力で可動する装置です。水流のエネルギーを利用するため電気式や油圧式装置で必要となる動力源は不要となり、供用中に装置が故障する危険性が低くなります。

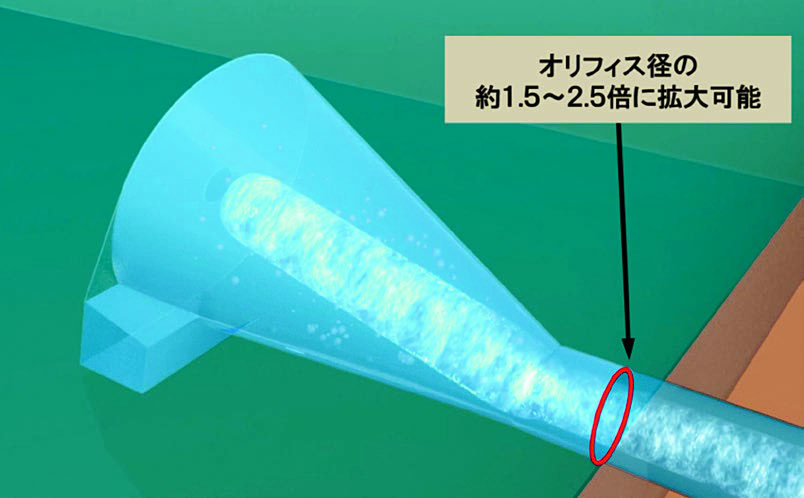

❸ 流出口が大きいため、異物は水流と共に装置の外へ排出されやすく流出口が閉塞する恐れはオリフィスより低いのが特長です。
❹ 維持管理が容易であり、装置はシンプルな構造であるため、多くの労力を必要としません。

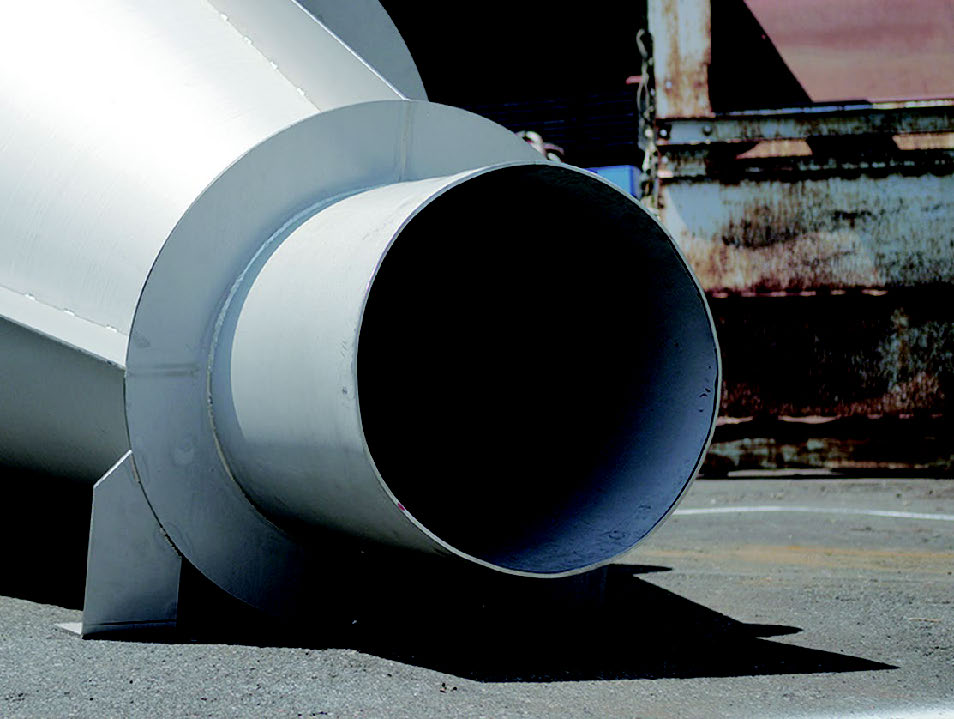

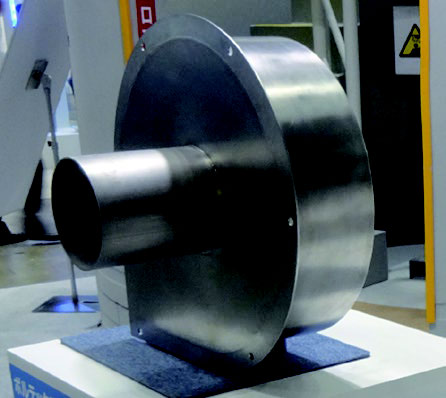

例）流出口φ425

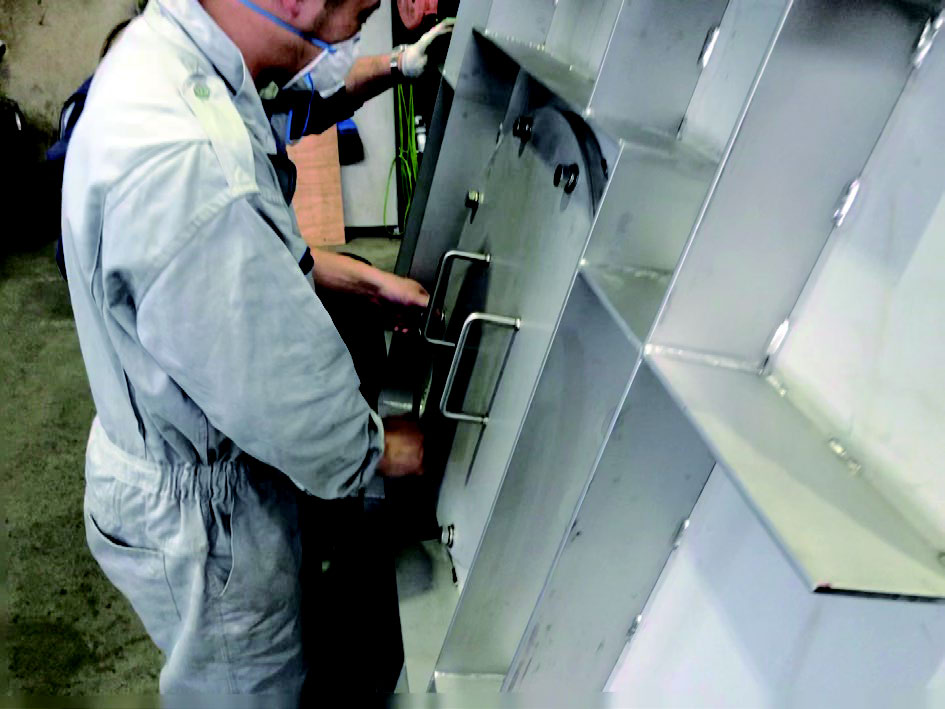

例）点検口φ500
種類
● Sタイプ
Sタイプ（かたつむり型）は、雨水の流量制御に適用。流入口が流出口より低い位置にあるため、泥だめが必要になります。主に、マンホール内への設置に適しています。

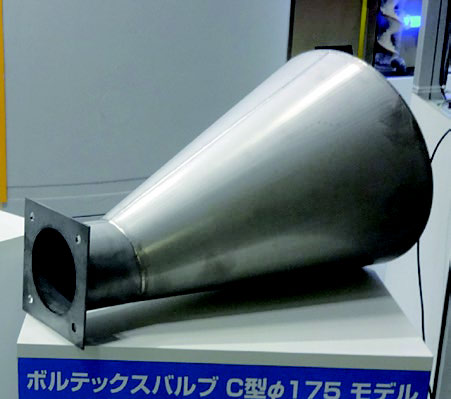

● Cタイプ
Cタイプ（円錐型）は、雨水、汚水の流量制御に適用。流入口と流出口の管底が同じ高さのため、泥だめは不要です。主に、調整池への設置に適しています。

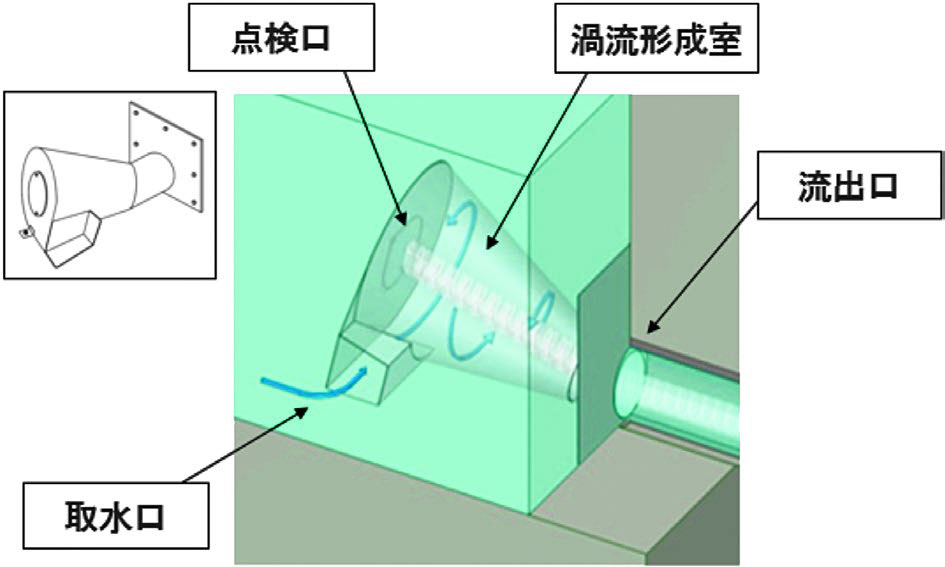

基本構造

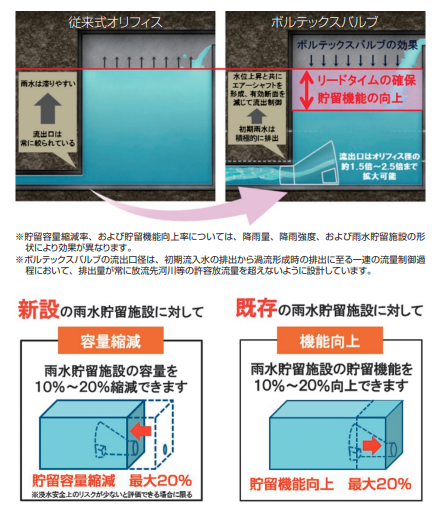

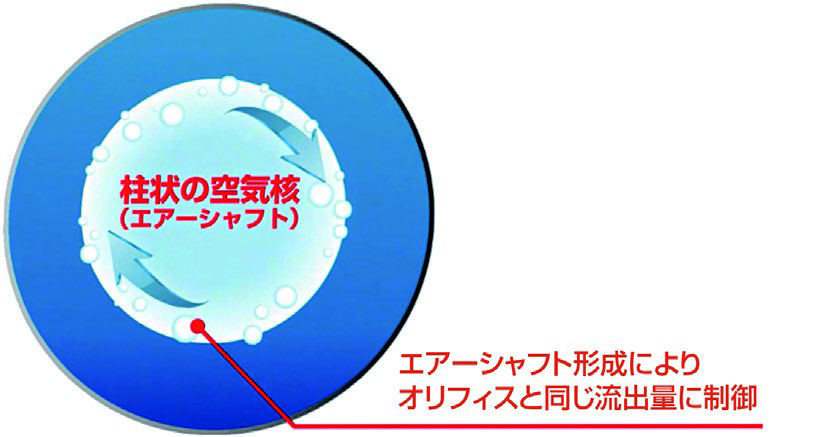

機能

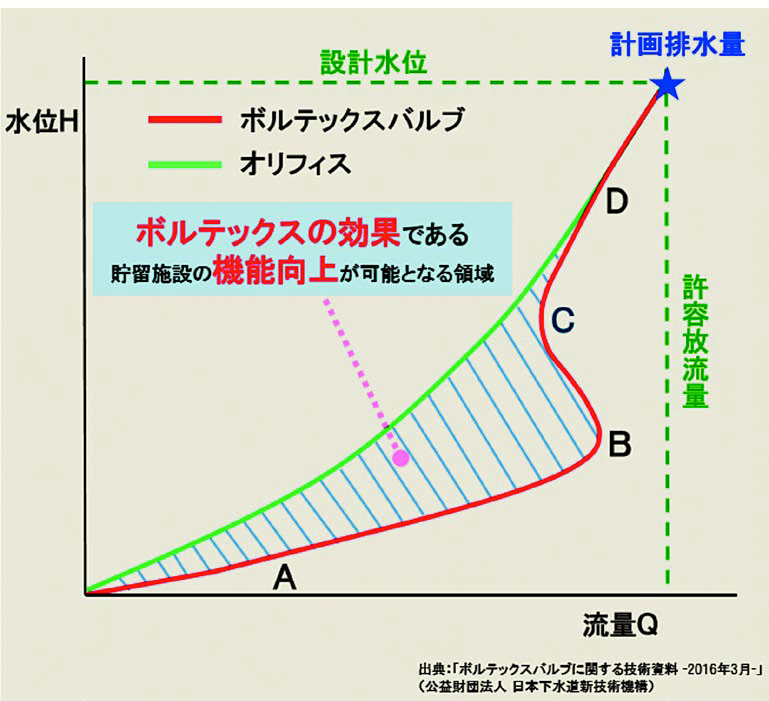

● ボルテックスバルブとオリフィスの性能曲線（H-Q曲線）の例

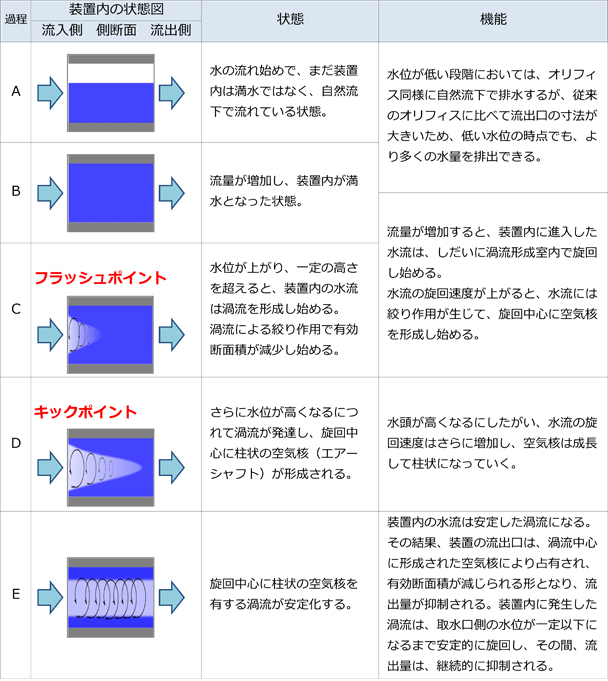

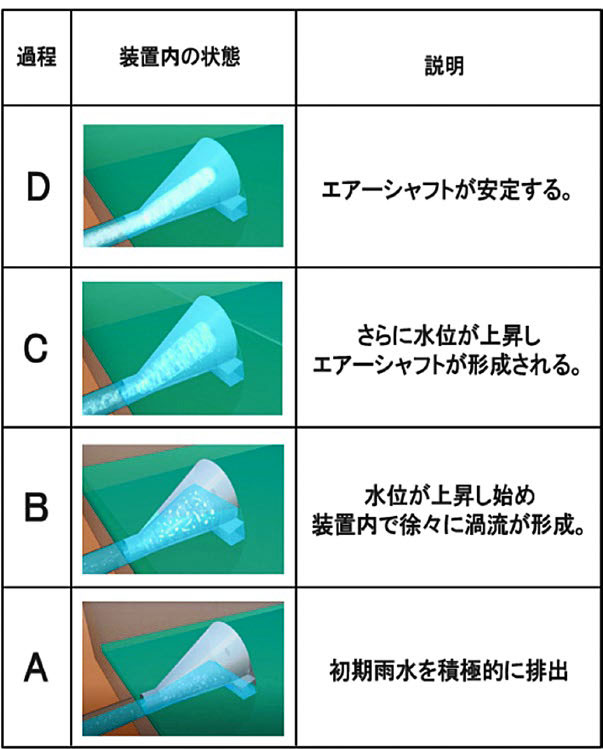

● ボルテックスバルブ装置内の状況
活用例
