特長
❶ 優れた耐震性
『プレキャスト式雨水地下貯留施設技術マニュアル』に要求されている『レベル1』『レベル2』地震動に対し、耐震性能を満足しております。
❷ 容易なメンテナンス
底版部はインバートコンクリートを打設するため、勾配・溝やピットを設けることがことが可能で、集泥作業等の維持管理が容易に行えます。また、メンテナンス性をより高めたダブルポートとの組み合わせも可能です。
❸ 敷地の形状を生かした設計・施工
部材の組み合わせにより敷地形状に合わせた計画が可能となり、敷地を有効に利用できます。
❹ 工期短縮
プレキャストコンクリート製品のため、現場での作業は設置・組立てが大半であり、現場打ち工法に比べると40 ~ 50%工期が短縮でき、施工管理が容易です。
❺ 高い防水性
製品間の継ぎ目には止水ゴム、インバートとの継ぎ目には専用の止水板を埋め込んでいるので、高い防水性を有します。
❻ 技術マニュアルに掲載
(公財)日本下水道新技術機構より発行された「プレキャスト式雨水地下貯留施設技術マニュアル」に、MVPシステムの構造となる門型施設が追加されました。
設計条件と形状

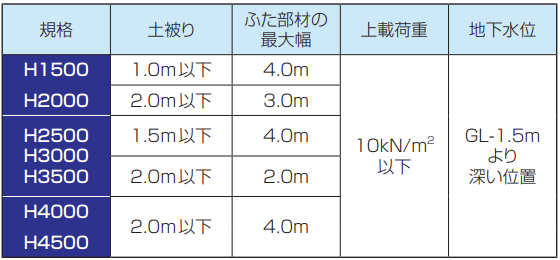

● 設計条件
※上記に示す条件は、静的計算および耐震計算により構造耐力を十分に有することが現在確認されている条件であり、建設条件を外れる場合は、別途確認を行います。
また、使用条件や維持管理の面から要求される水理的条件や底面の形状については、別途検討いたします。

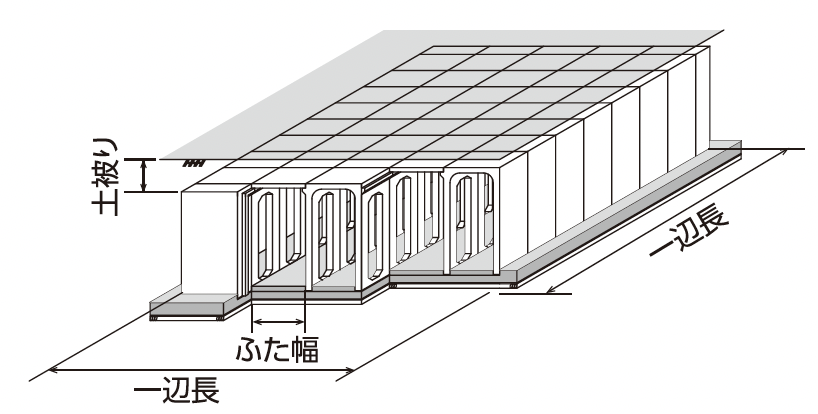

● 形状

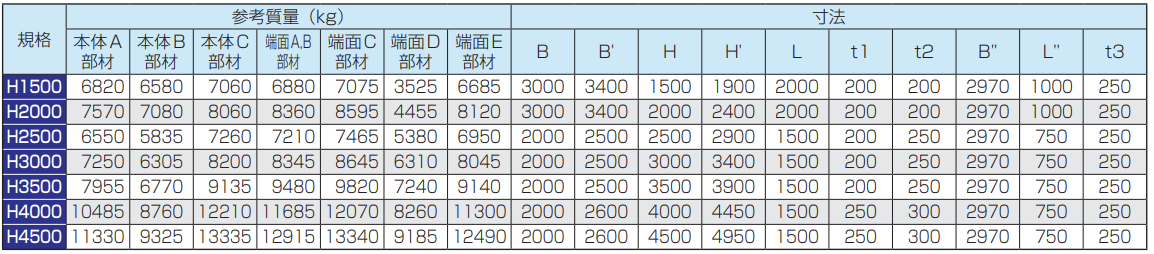

標準規格

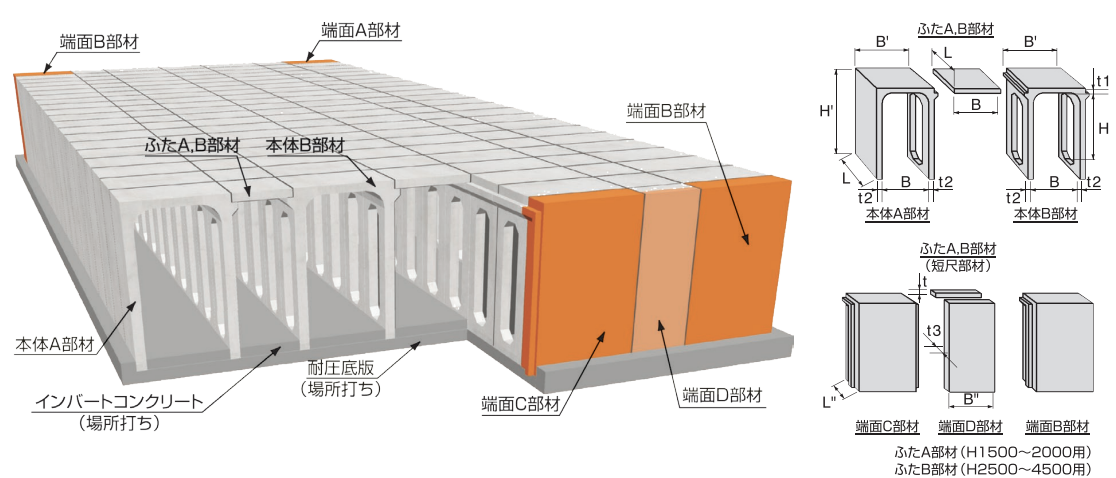

● 本体部材、端面部材（H1500～4500）
（単位：mm）
※1 変形敷地に対応できる特殊部材も用意しております。
※2 端面D部材の質量、寸法B"は、ふた部材スパン2960mm（表中B寸法参照）に対応する数値です。

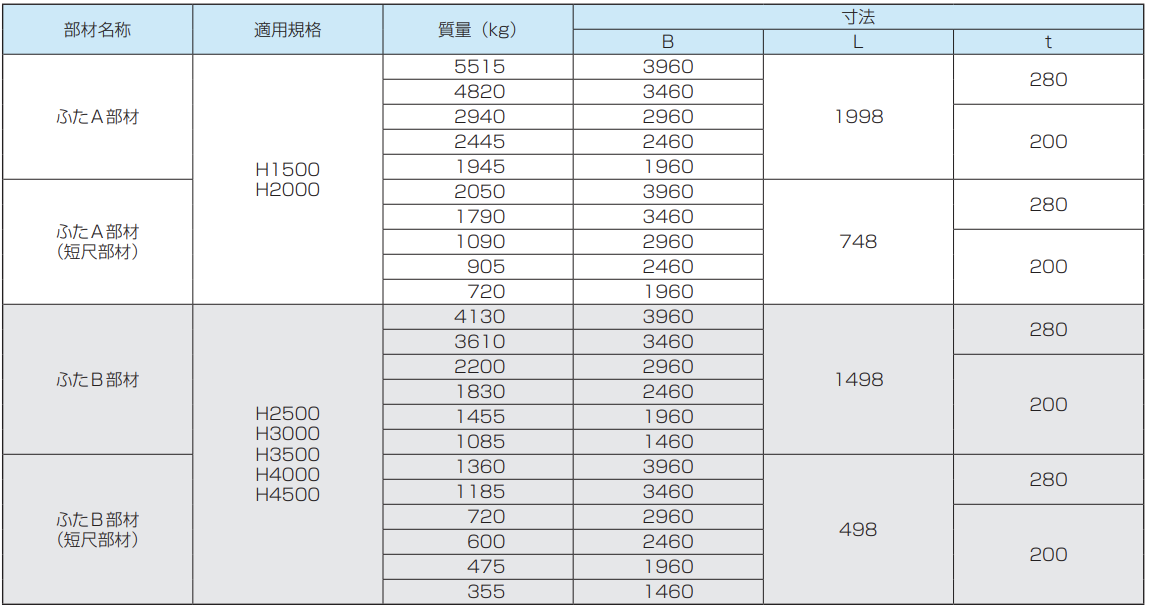

● ふた部材
（単位：mm）
※ふた部材の厚み寸法は荷重条件により、本表とは異なる場合もあります。

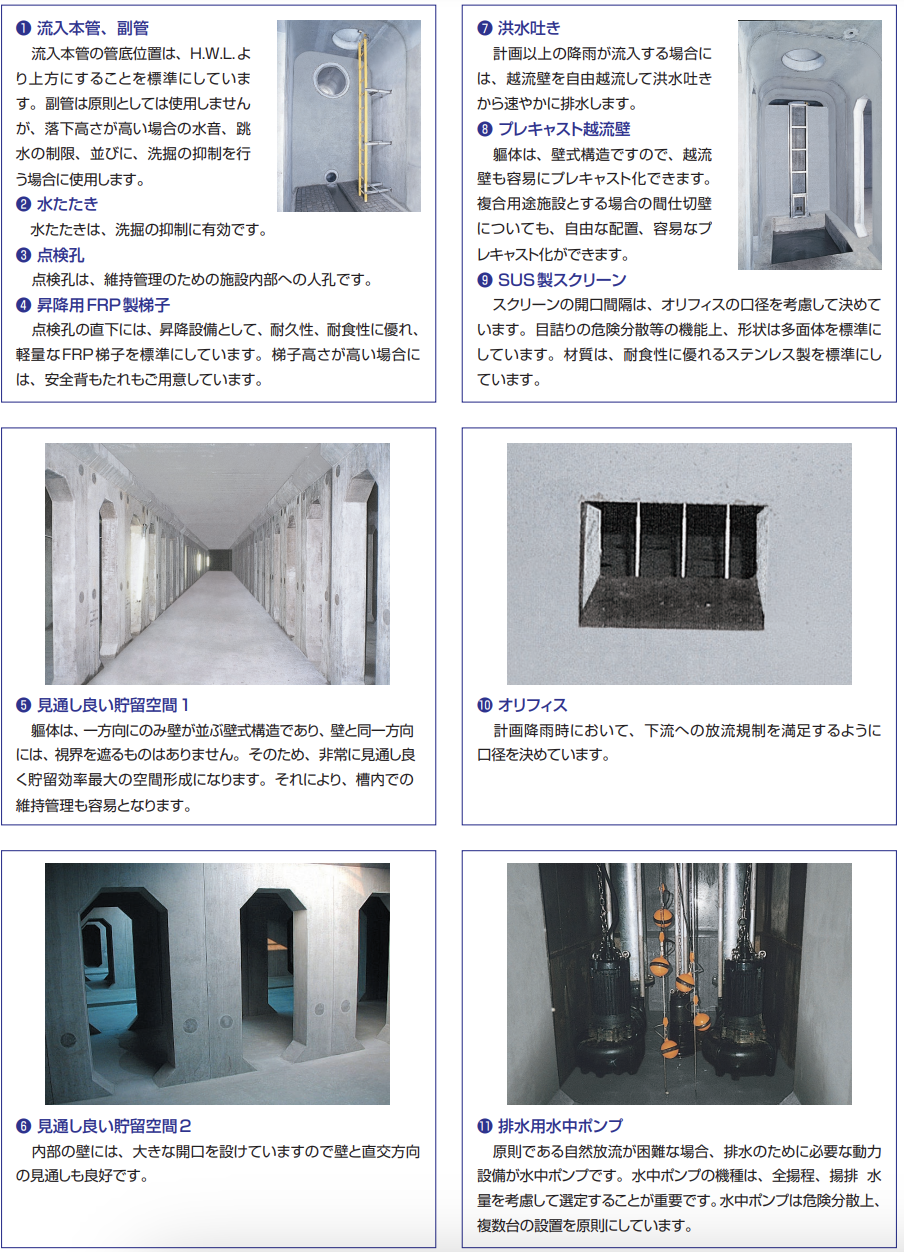

仕様

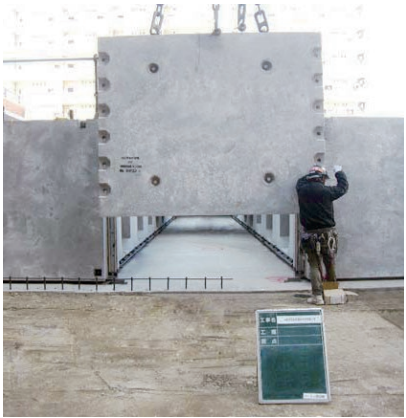

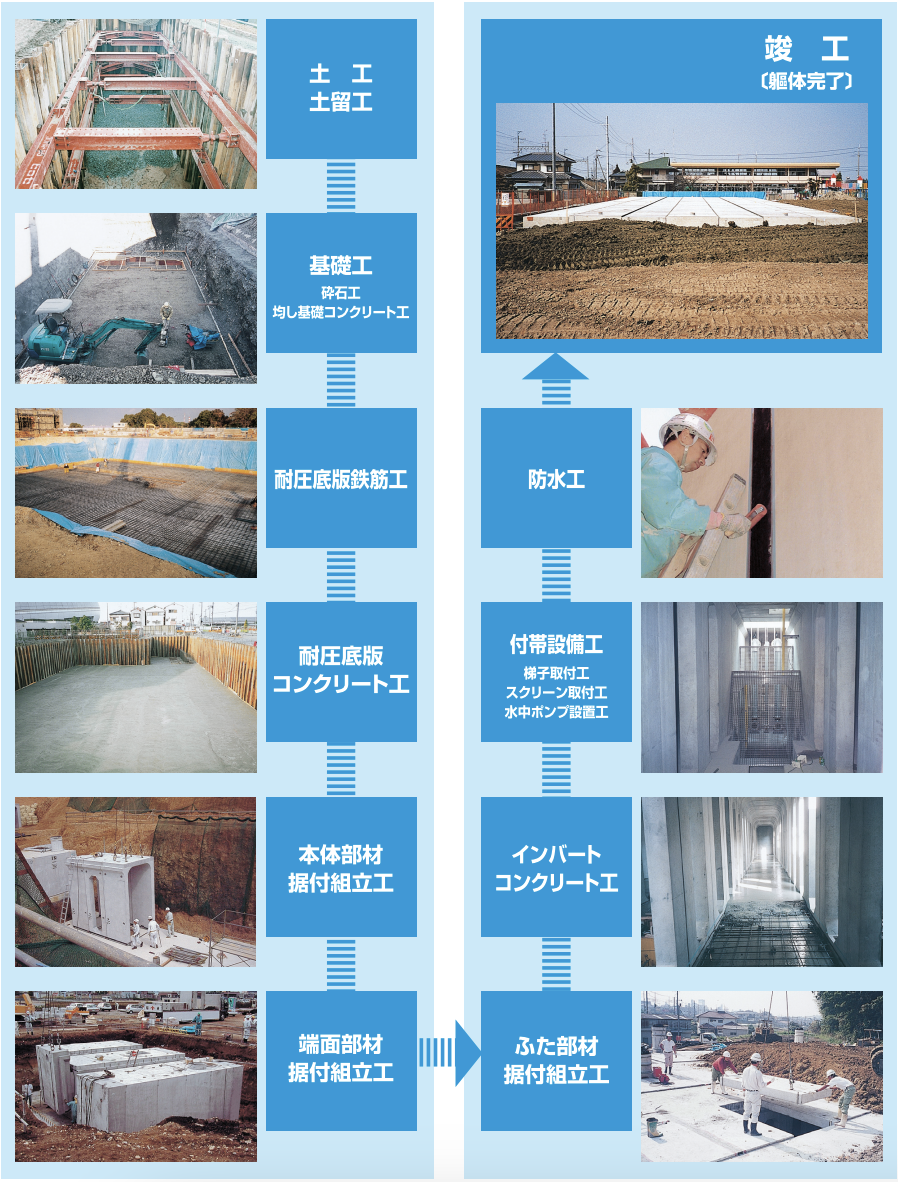

施工手順

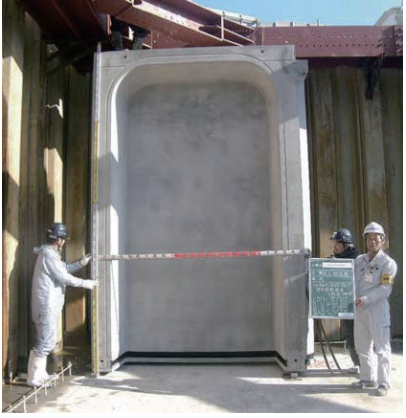

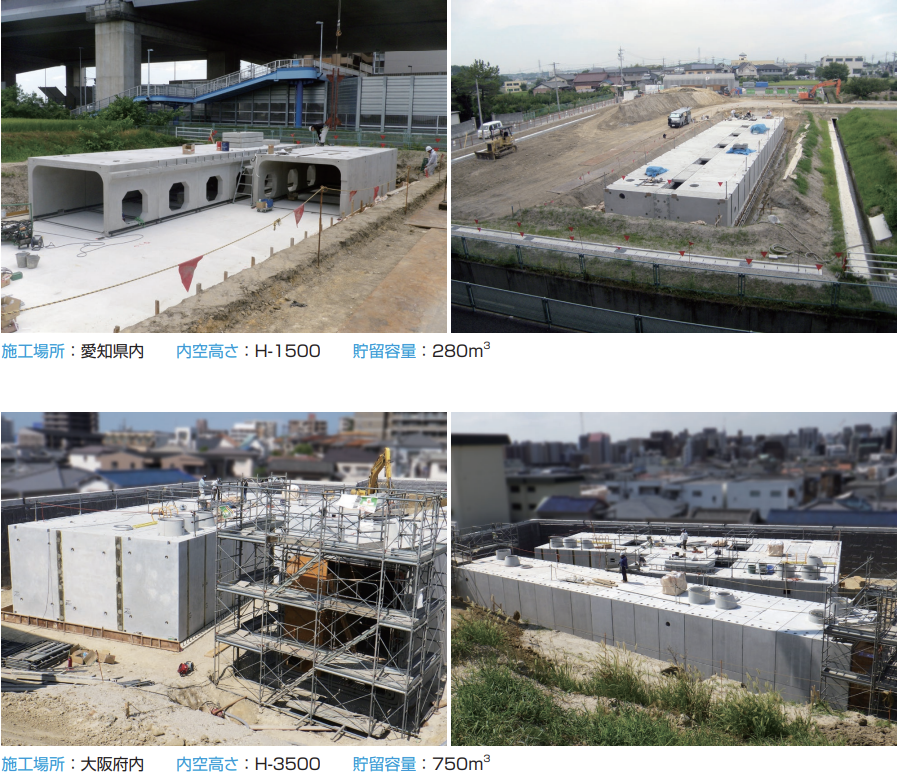

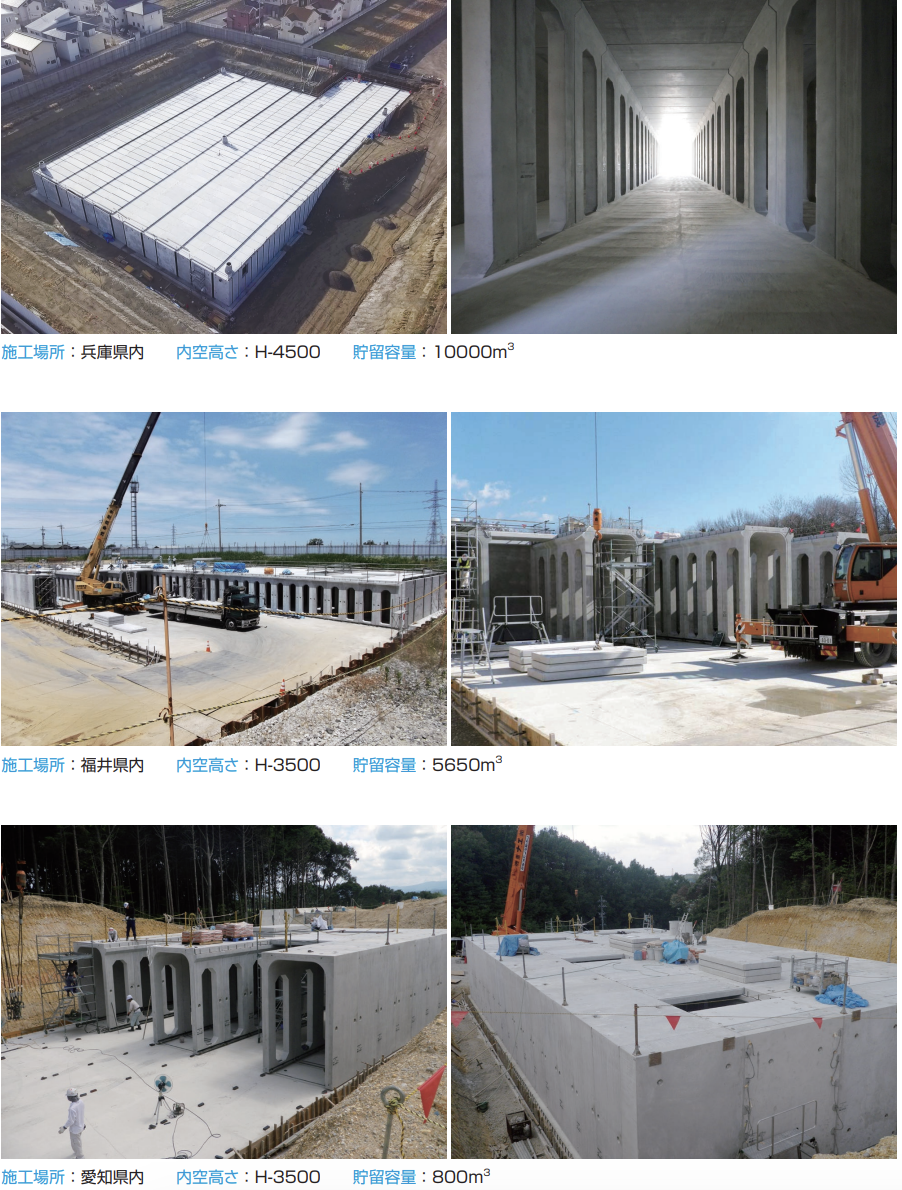

施工事例
🔳部材・仕様
端面B部材
端面D部材

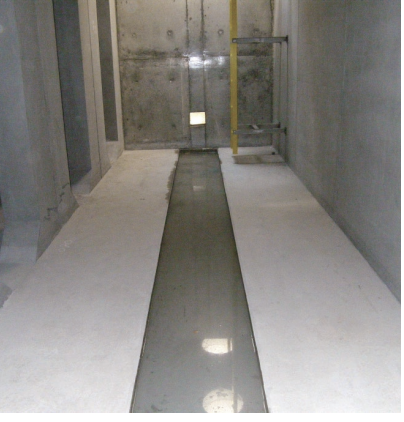

底版部排水仕様
