特長
❶ 最大500kJクラスの落石エネルギーに対応可能
500kJクラスまでの落石エネルギーに対応した最適なタイプを選ぶことができます。
❷ 軽量で設置が容易な部品構成
アンカーは自穿孔式が可能で大掛かりな設備を必要としないため、条件の悪い現場でもスムーズに施工が可能です。
❸ 優れたメンテナンス性
支柱本体と支柱基礎部のベースプレートは分離が可能であるため、メンテナンスに伴う交換作業を容易に行うことができます。
❹ 積雪地域にも対応可能
積雪地域でも落石対策工として設置が可能です。

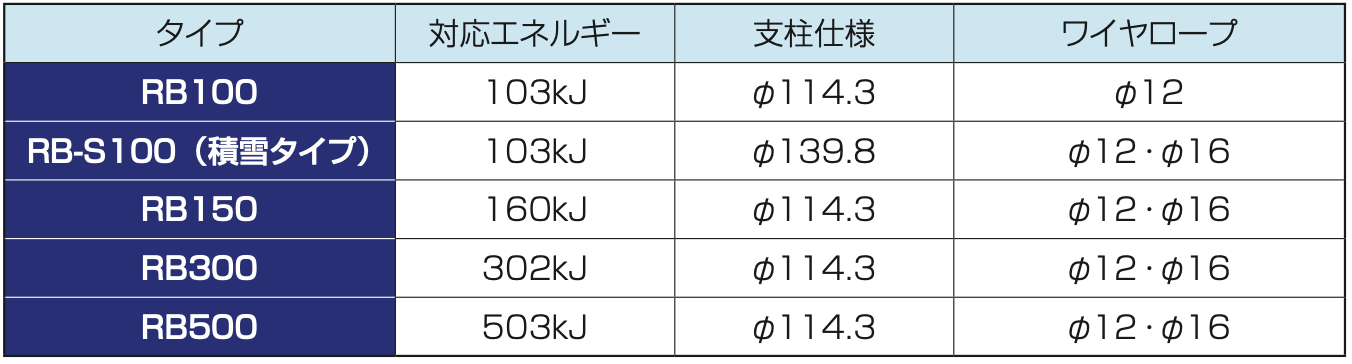

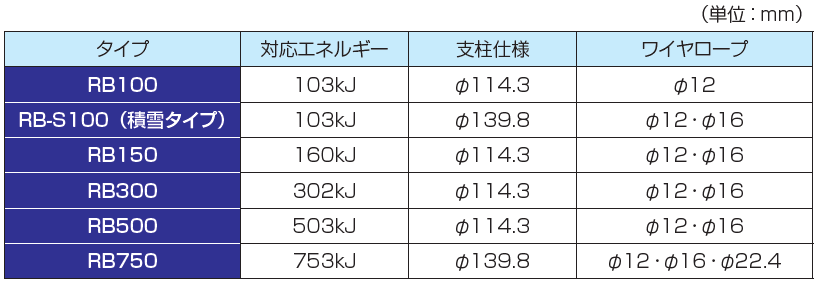

製品の種類
(単位:mm)

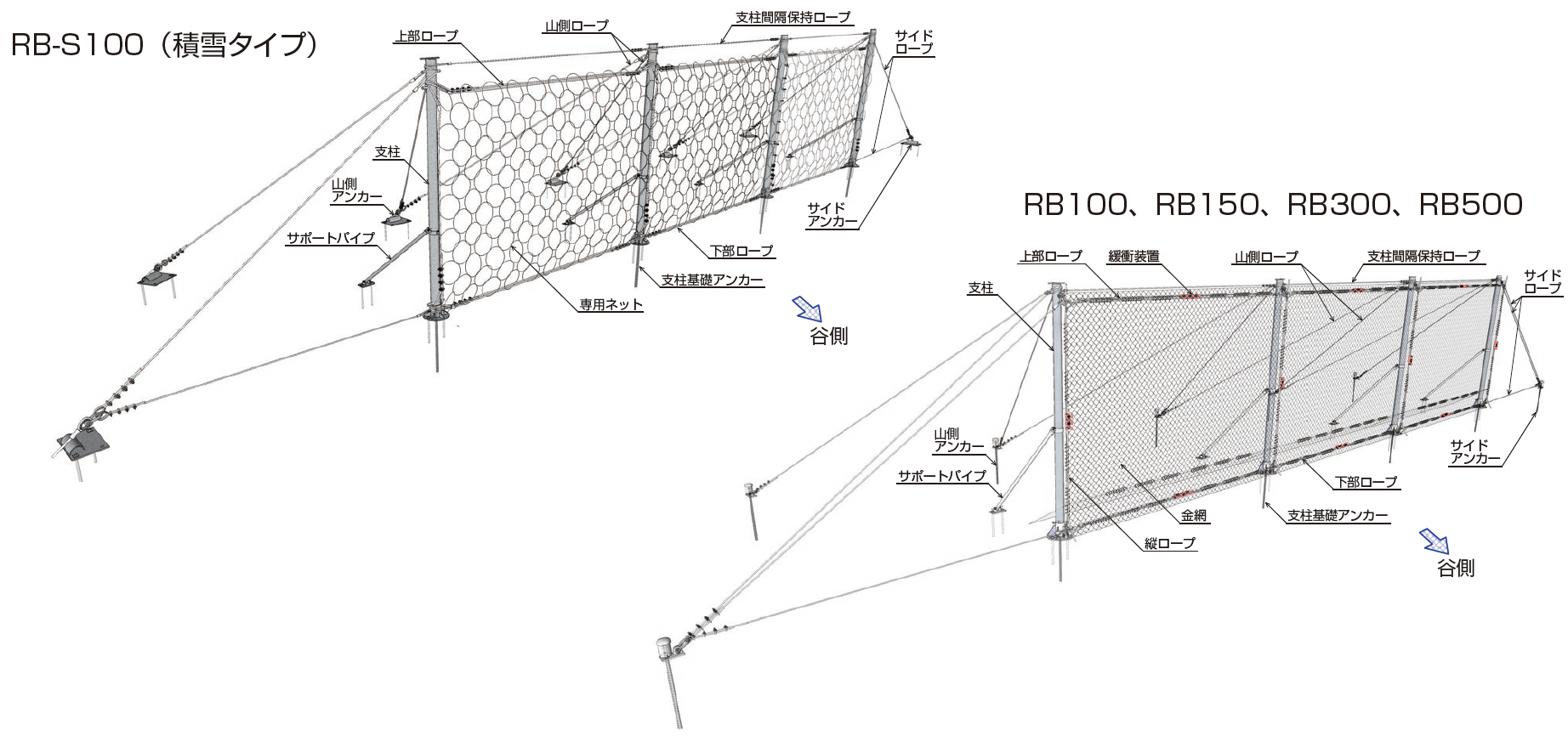

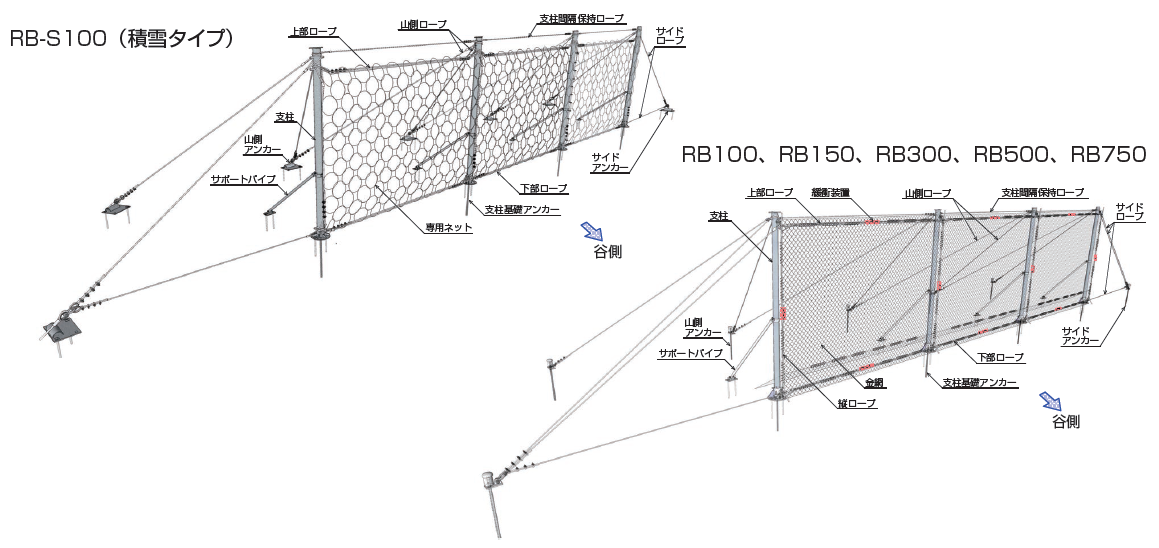

構造

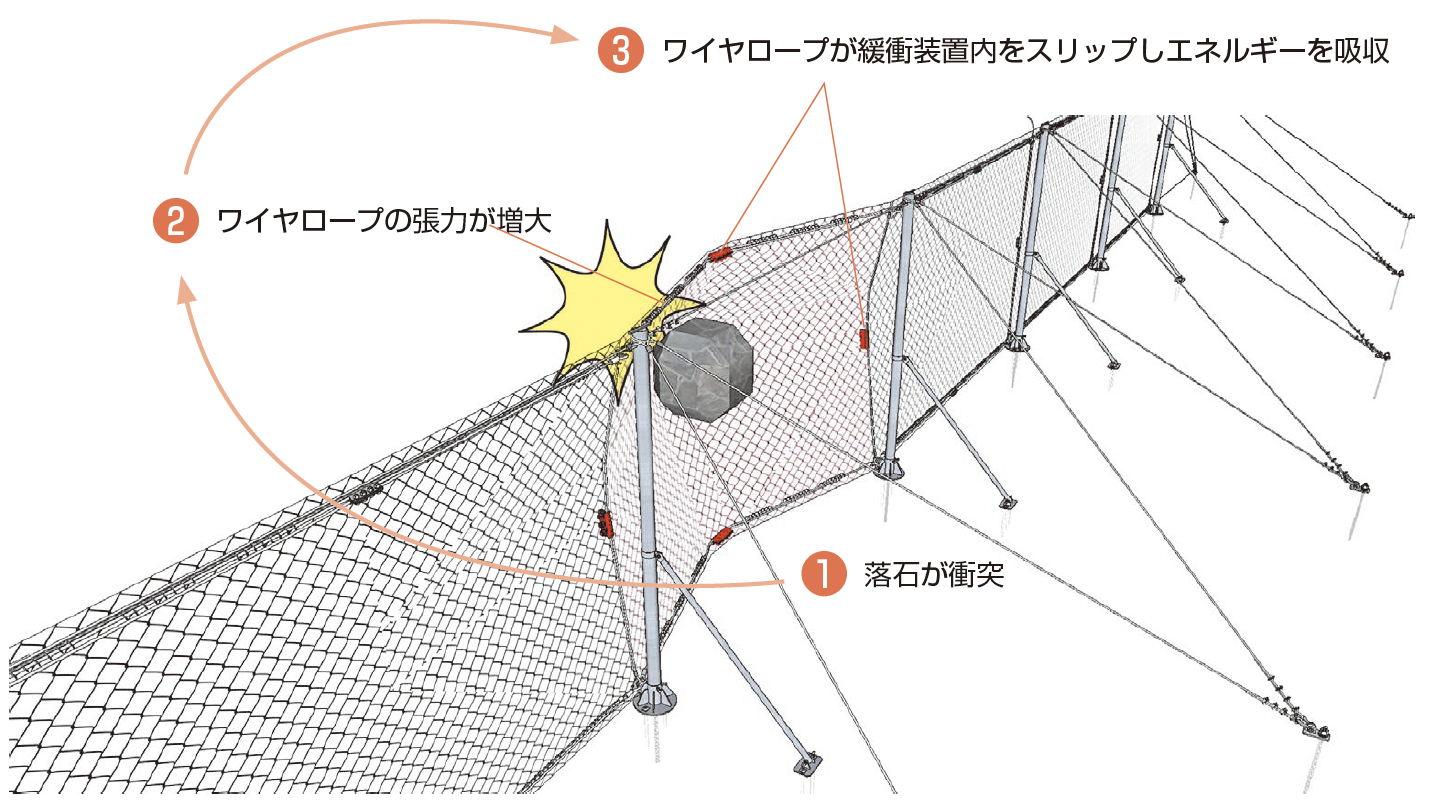

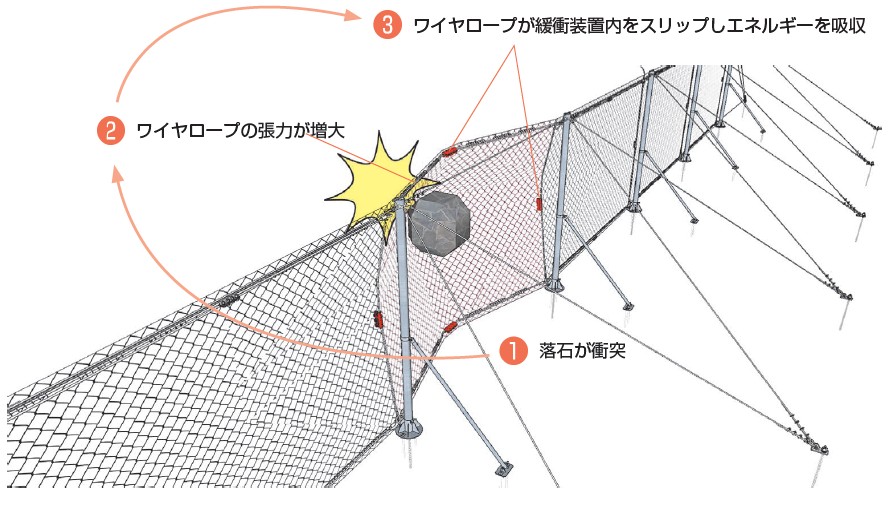

落石エネルギー吸収メカニズム

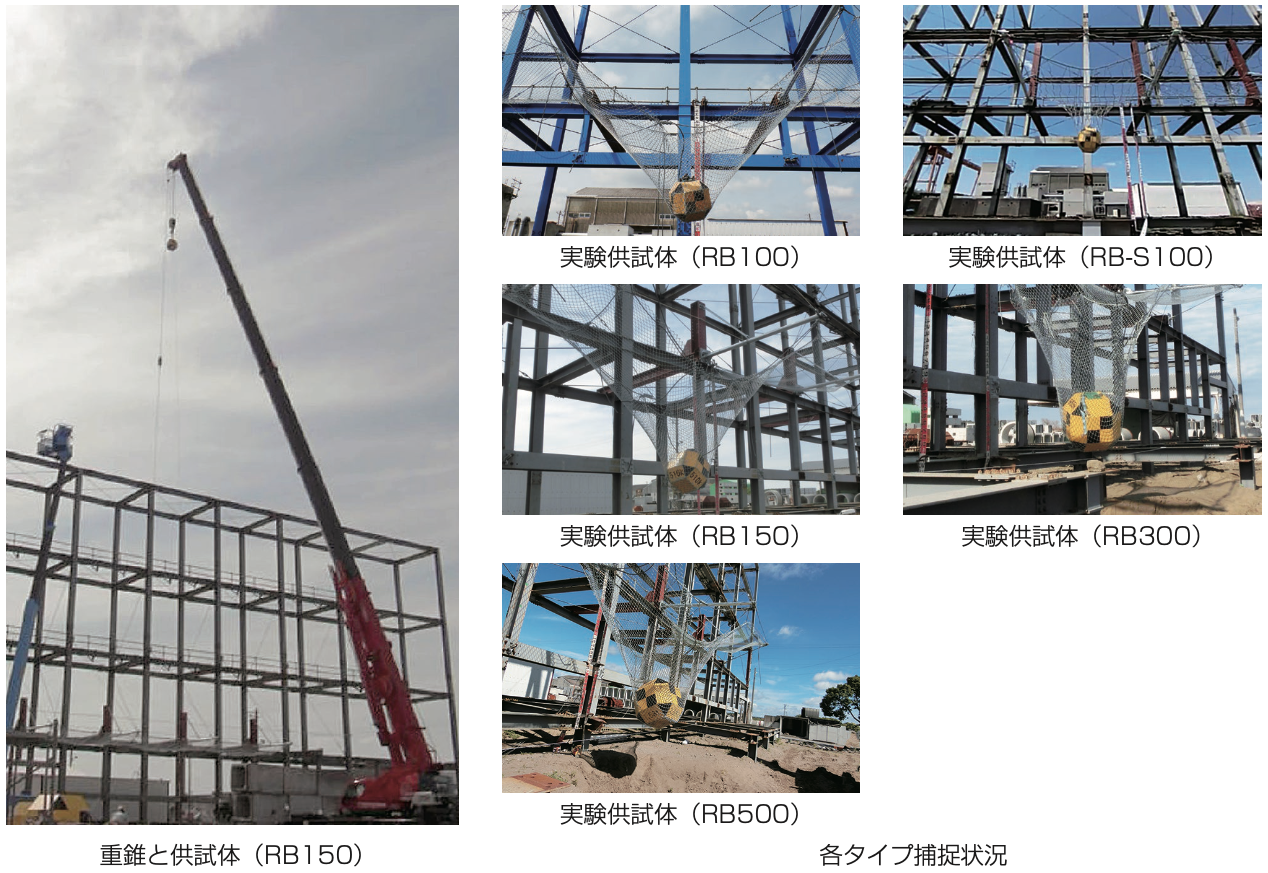

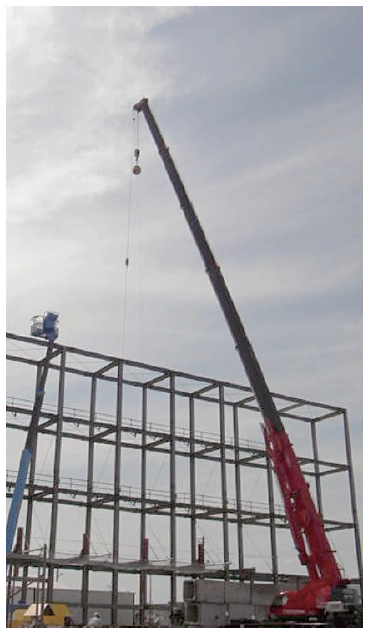

実物実験
「平成29年12月発行 落石対策便覧」の性能検証条件に適合した実物実験を行いました。

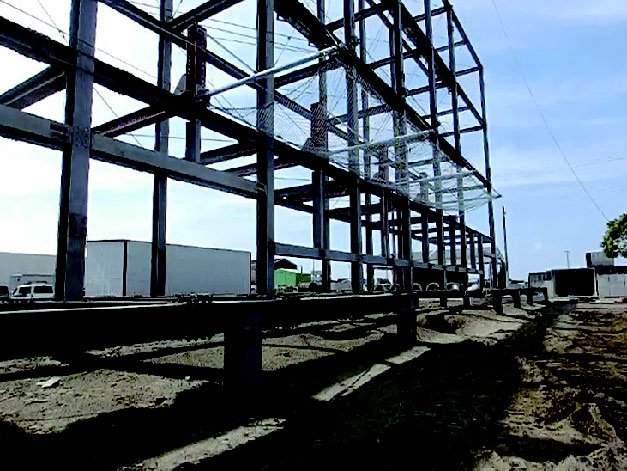

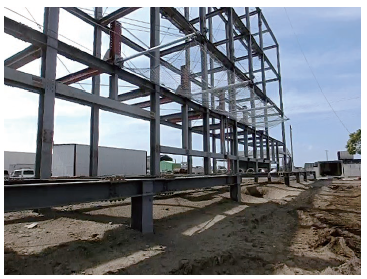

実験供試体(RB150)
【条件】
供 試 体:実物大
スパン数:3スパン
支柱間隔:5.0m
柵 高:3.0m
実験方法:鉛直落下式
重錘形状:多面体コンクリート
重錘落下高:32m以上
衝突速度:25m/s以上
入射角度:阻止面に垂直
衝突位置:スパン中央
阻 止 面:中間スパン・端末スパン

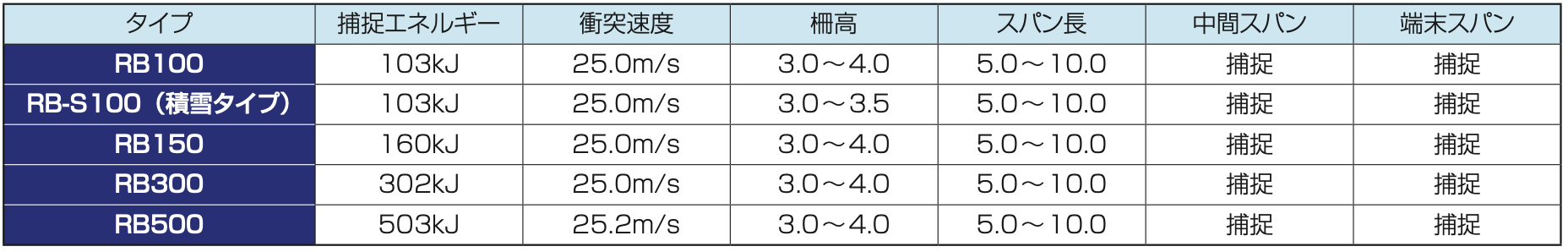

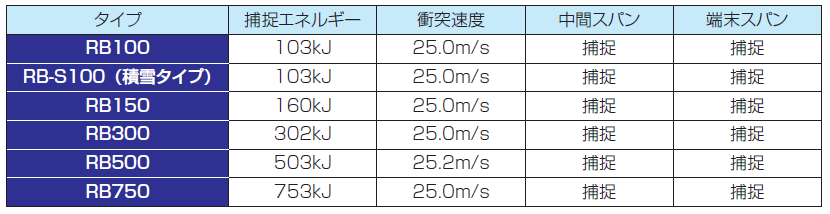

● 実験結果

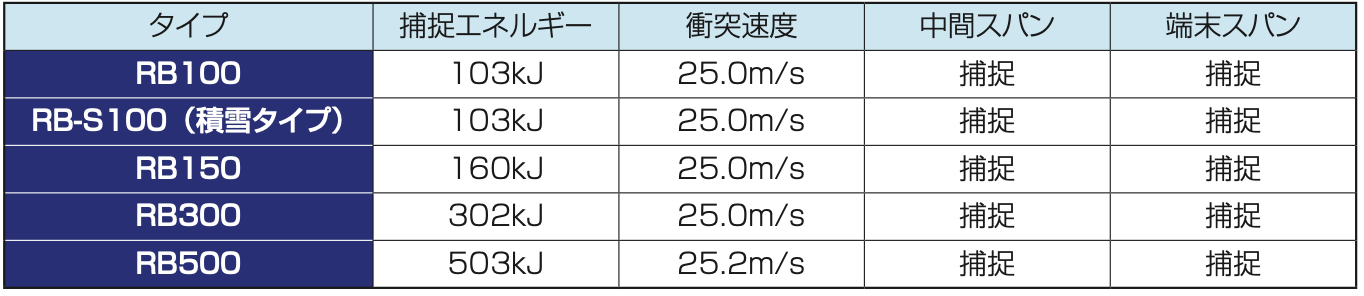

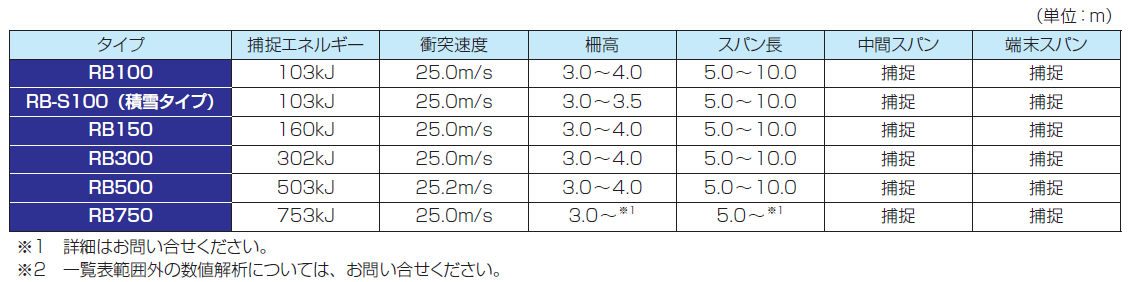

● 数値解析結果
※ 一覧表範囲外の数値解析については、お問い合せください。
実験動画はこちら↓
RB100 RBS100 RB150 RB300 RB500

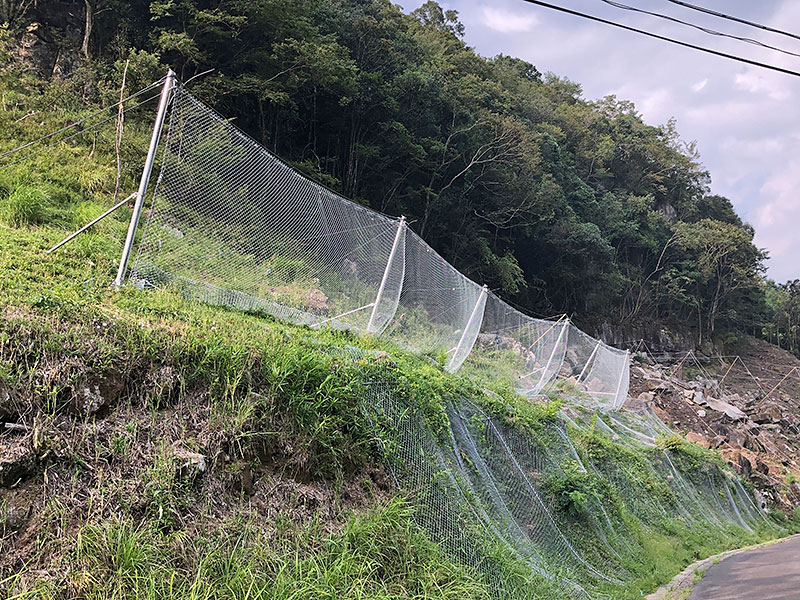

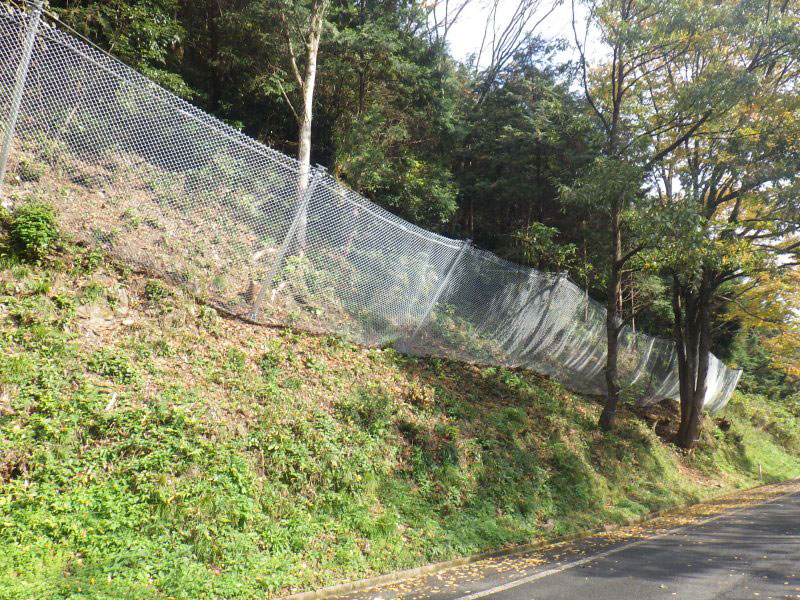

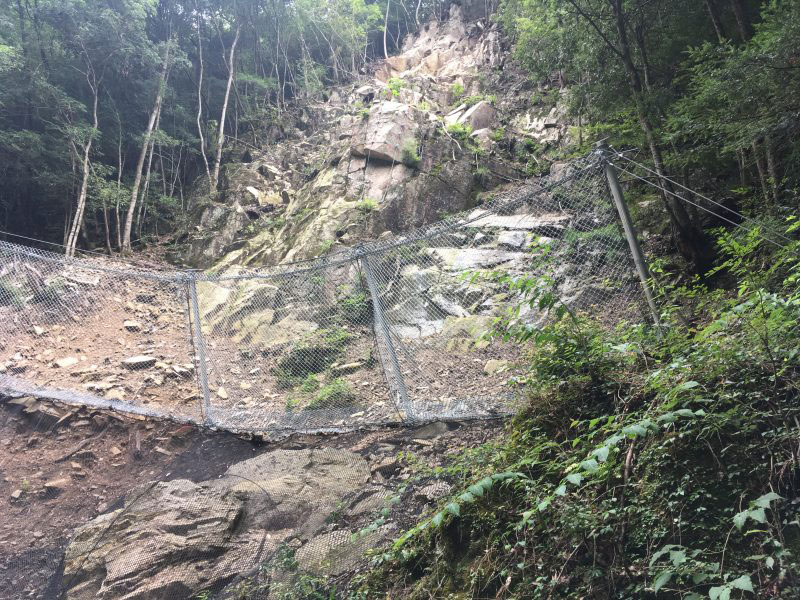

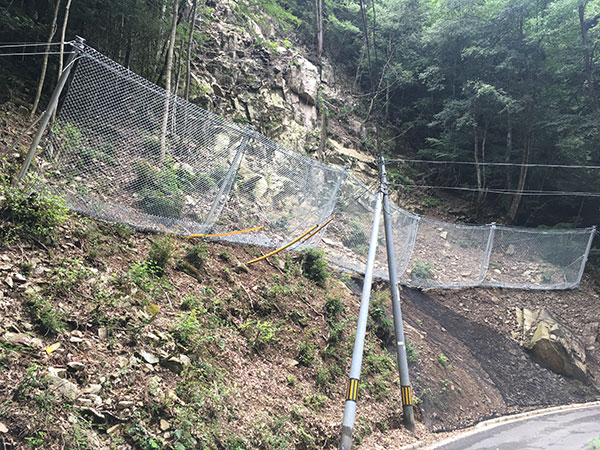

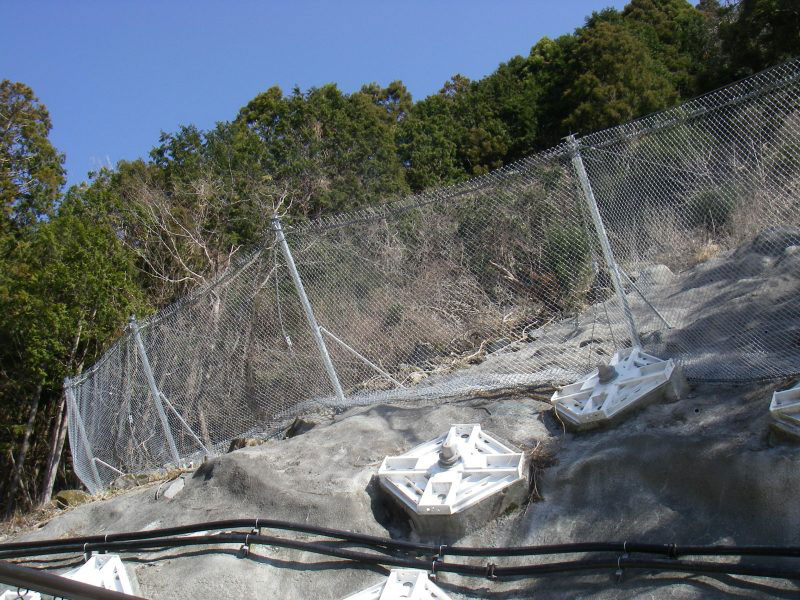

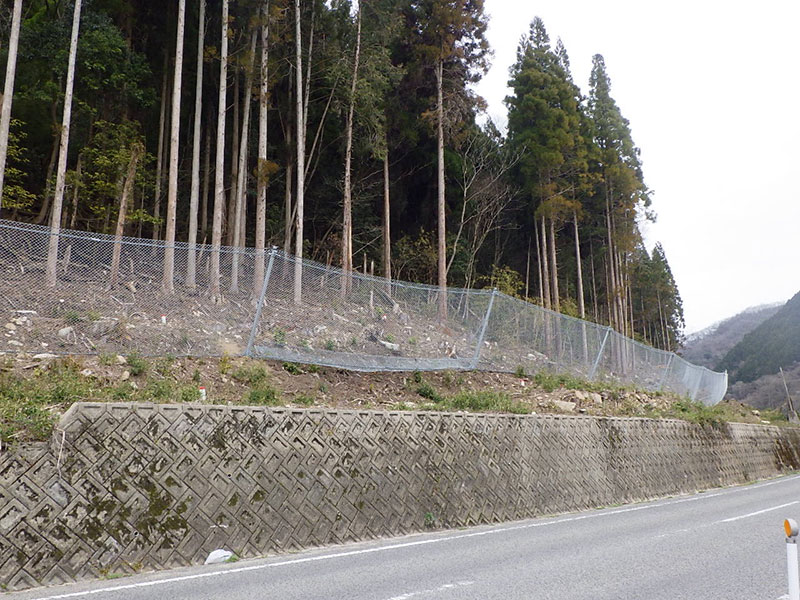

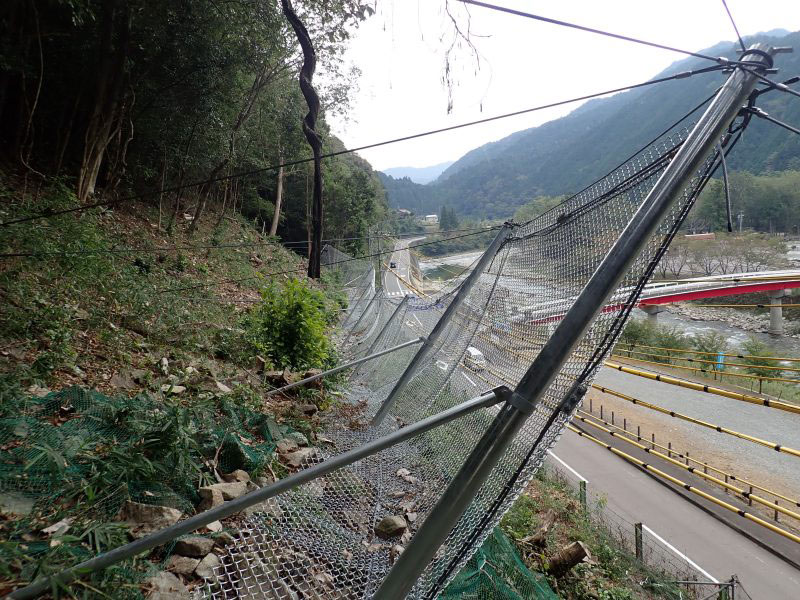

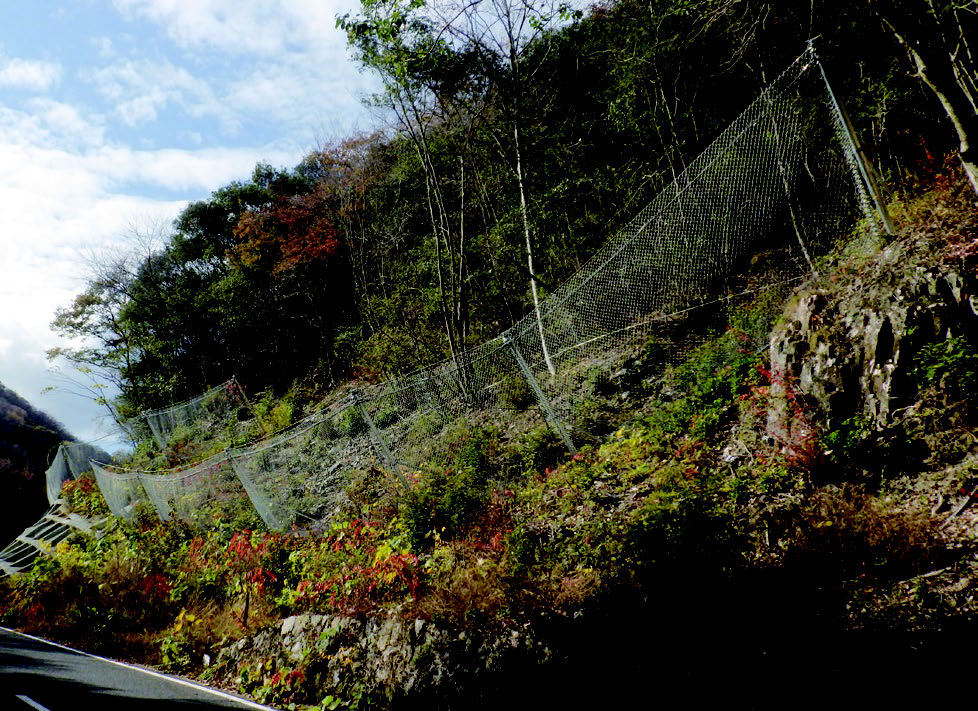

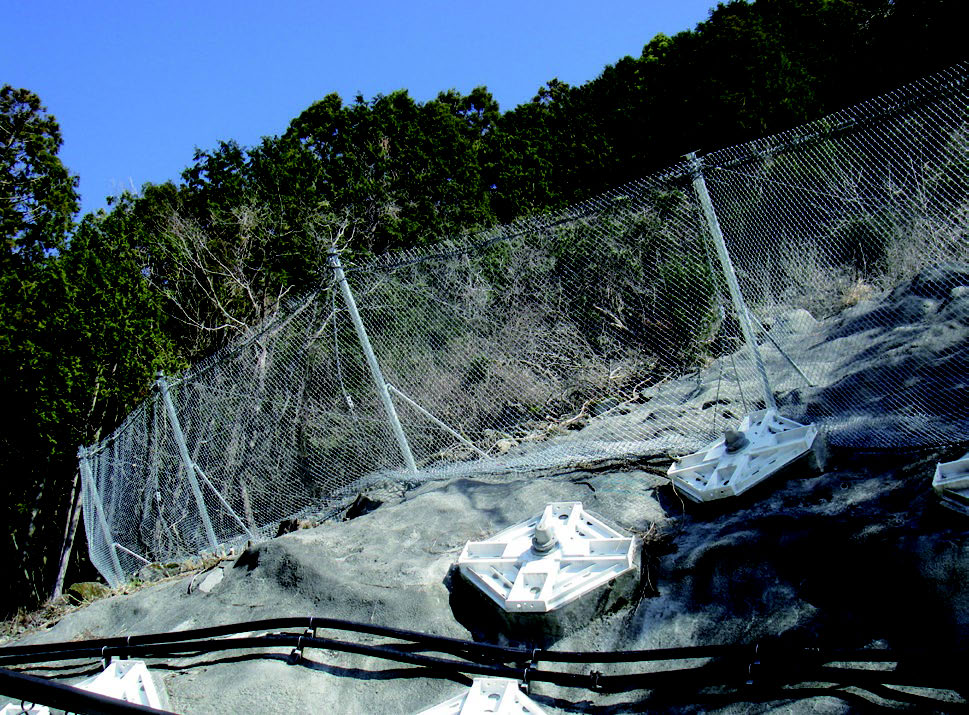

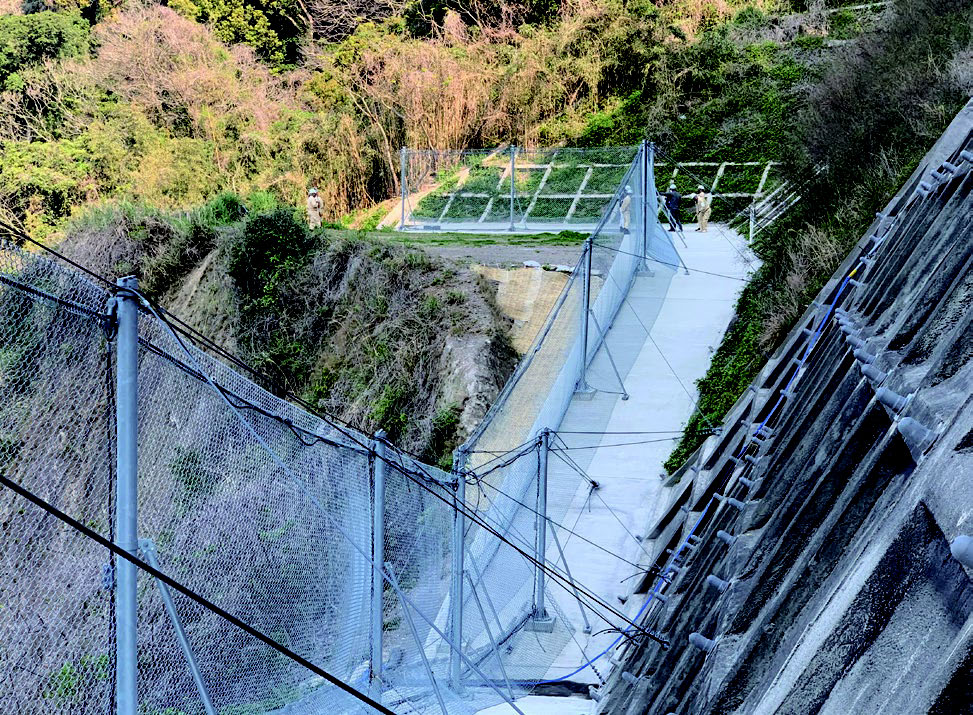

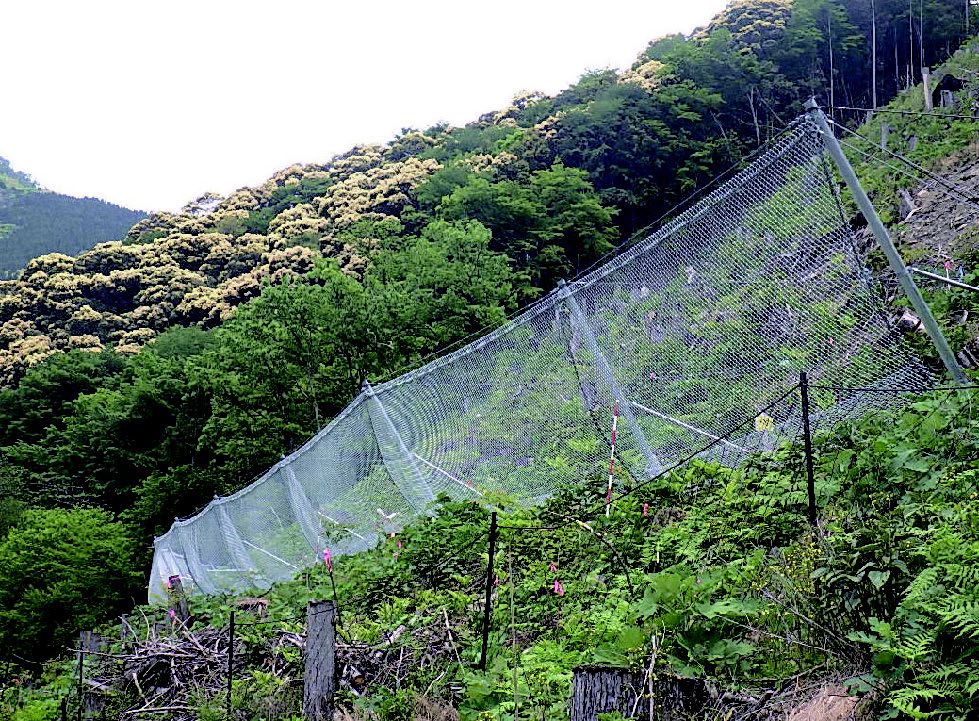

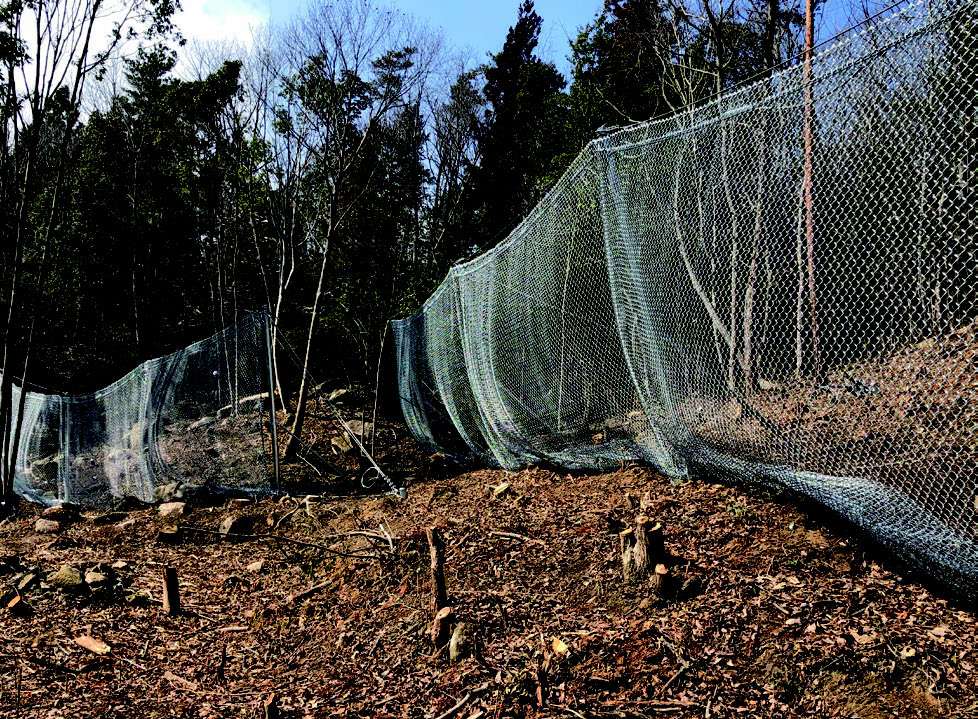

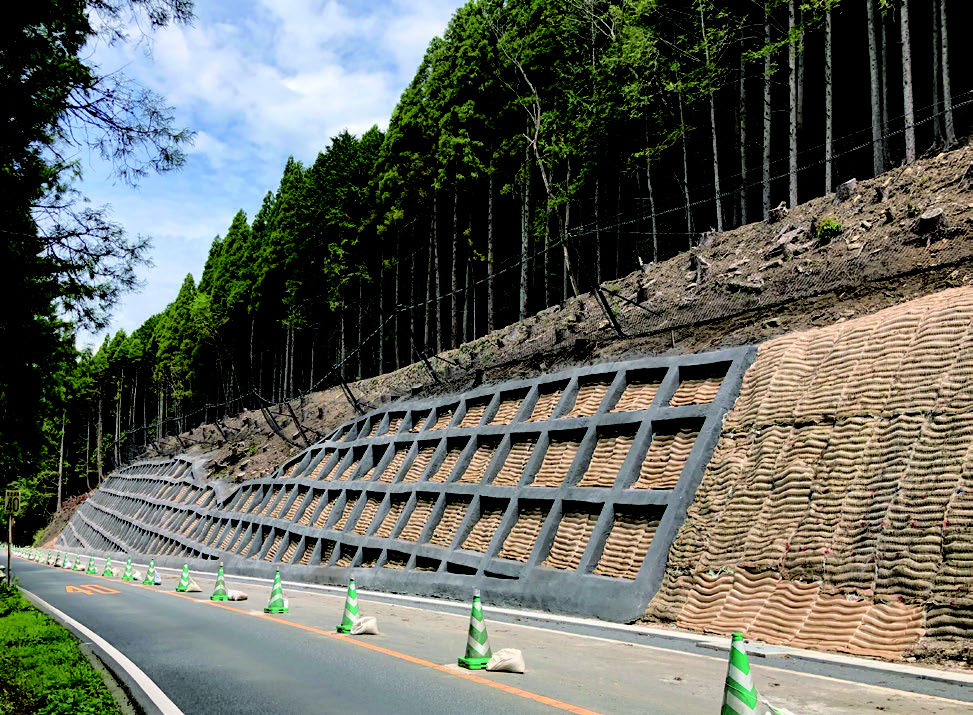

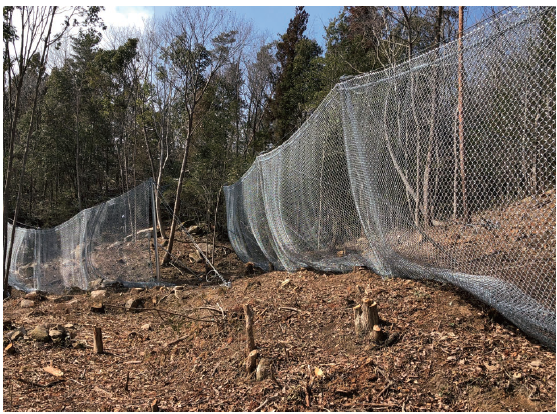

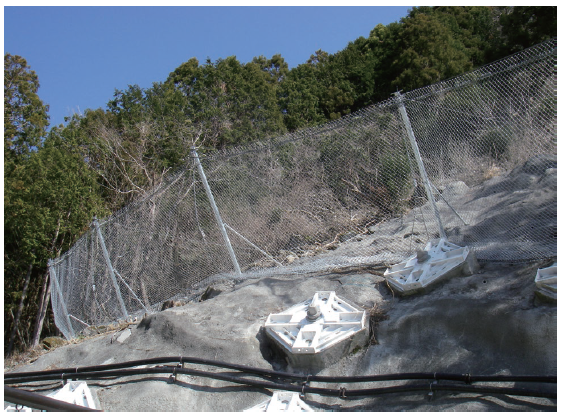

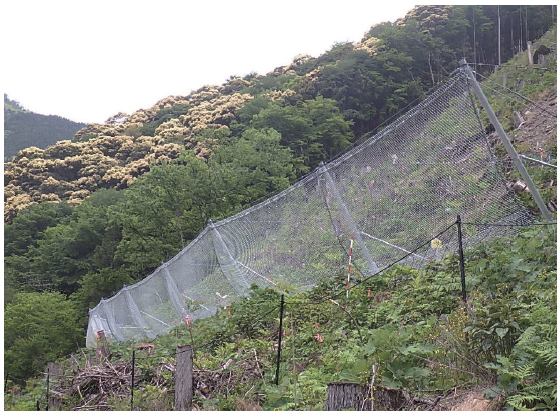

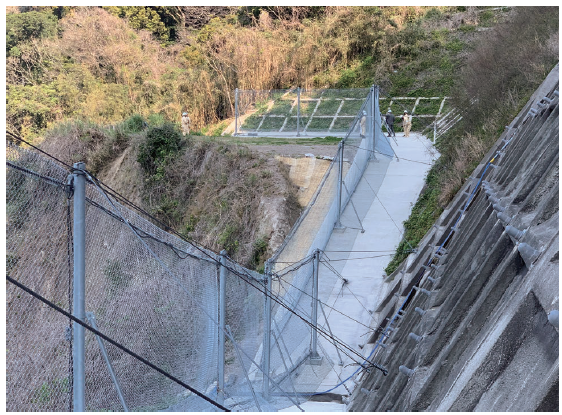

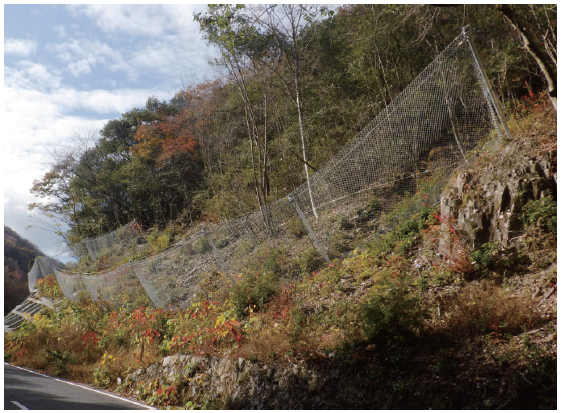

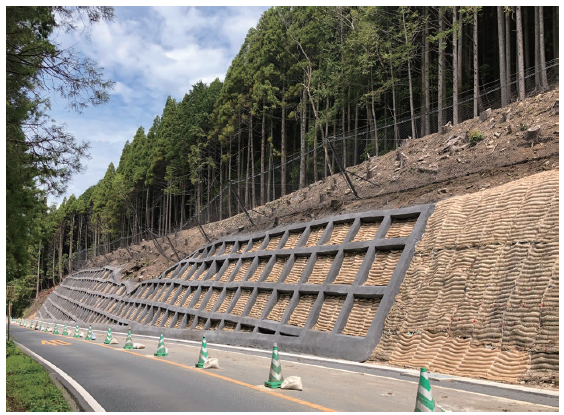

施工事例
発 注 者:国土交通省中部地方整備局静岡河川事務所
工事件名:平成29年度安倍川水系杉の木沢砂防堰堤工事
施工箇所:静岡県静岡市葵区有東木内
施工延長:27m
発 注 者:宮崎県児湯農林振興局
工事件名:令和2年度緊急予防治山事業桐原
施工箇所:宮崎県児湯郡西米良村大字村所字桐原
施工延長:87m
発 注 者:大分県大分土木事務所
工事件名:令和元年度防安緊地防大第3-2号災害防除工事
施工箇所:大分県由布市湯布院町川上
施工延長:124m
発 注 者:鹿児島県大隅地域振興局
工事件名:急傾斜地崩壊対策工事(城ケ崎地区1-3工区)
施工箇所:鹿児島県肝属郡錦江町神川
施工延長:50m
発 注 者:広島県東部建設事務所
工事件名:一般国道432号道路災害防除工事(法面対策工)
施工箇所:広島県三原市大和町
施工延長:38m
発 注 者:岡山県岡山市
工事件名:国道484号(K484A110・A111)道路防災工事(2-2)
施工箇所:岡山県岡山市建部町品田
施工延長:145m
