特徴
❶ 最大750kJクラスの落石エネルギーに対応可能
300 ～ 750kJクラスの落石エネルギーに対応した最適なタイプを選ぶことができます。また積雪地域でも対応可能です。
❷ シンプルな部材構成による優れた施工性
ワイヤロープや緩衝装置の取付け箇所が少なく、簡易な設備で施工が可能です。
❸ 二重の阻止面構造
山側と谷側に配置した二重阻止面構造により、山側阻止面の負荷増大後に谷側阻止面のエネルギー吸収が開始することによって、段階的に効率よくエネルギーを吸収することが可能です。
❹ 優れたメンテナンス性
部材構成は1スパンごとに独立しているため、対象とするスパン単位で補修・交換が可能です。
製品の種類
（単位：mm）

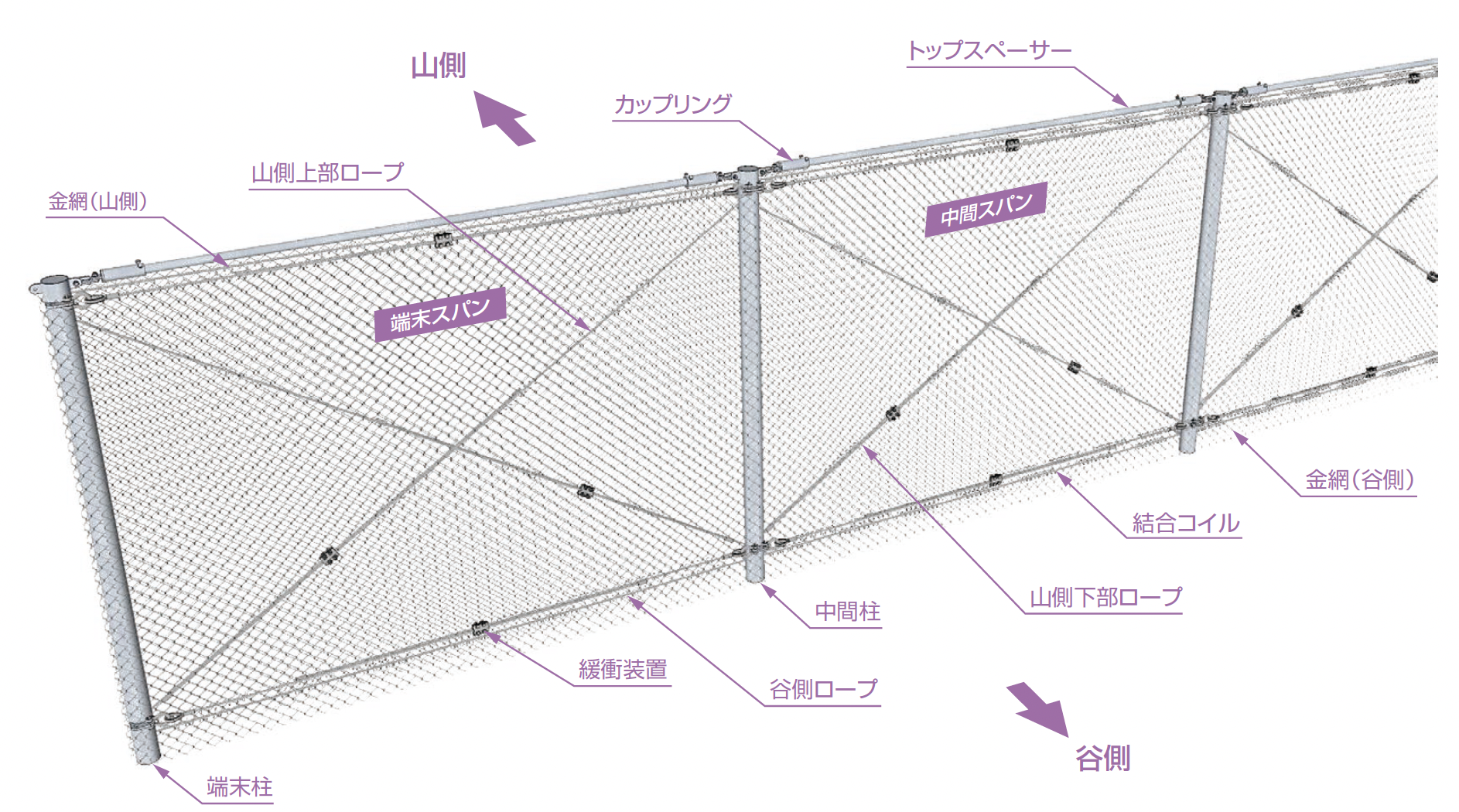

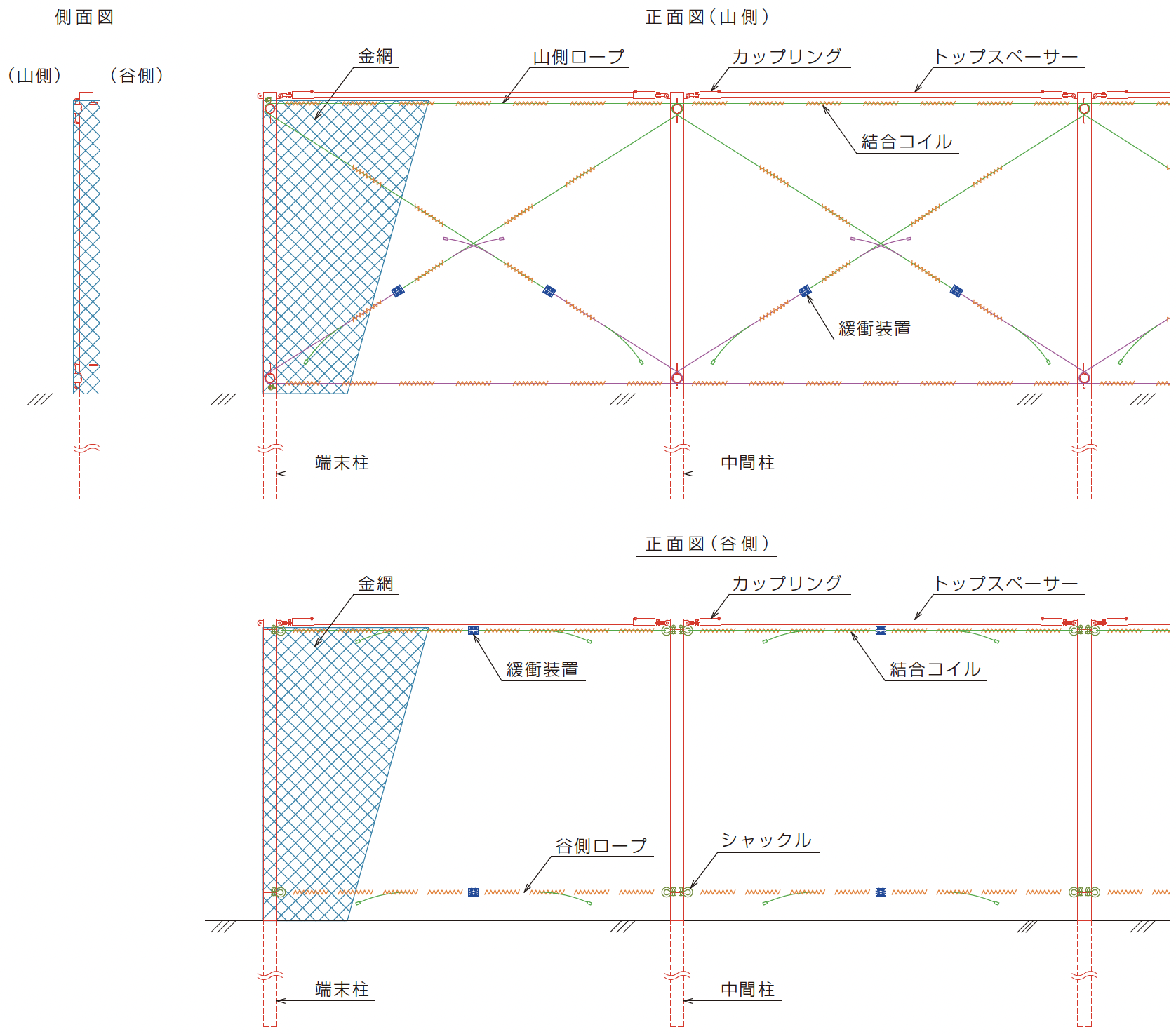

構造

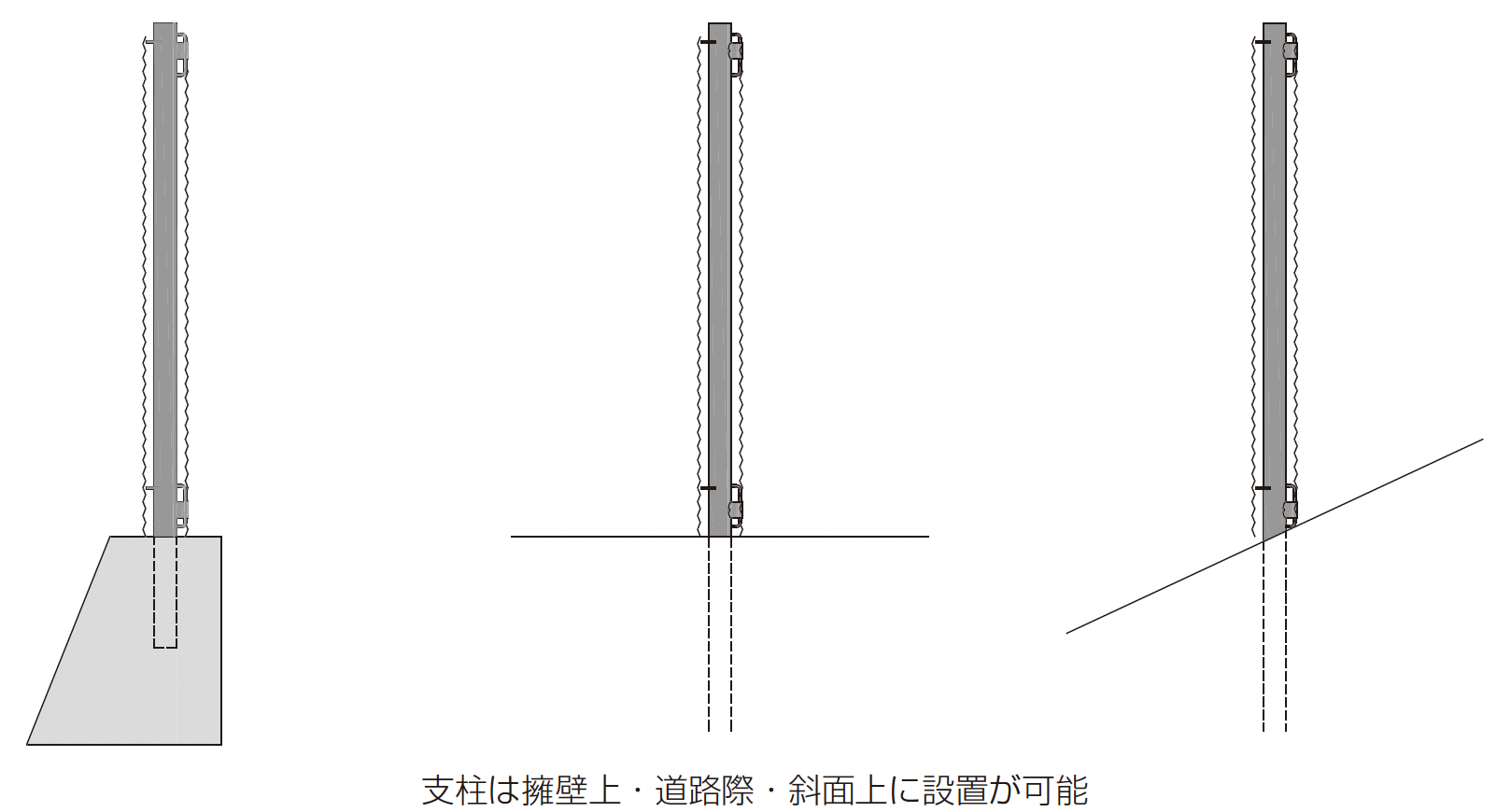

設置形態

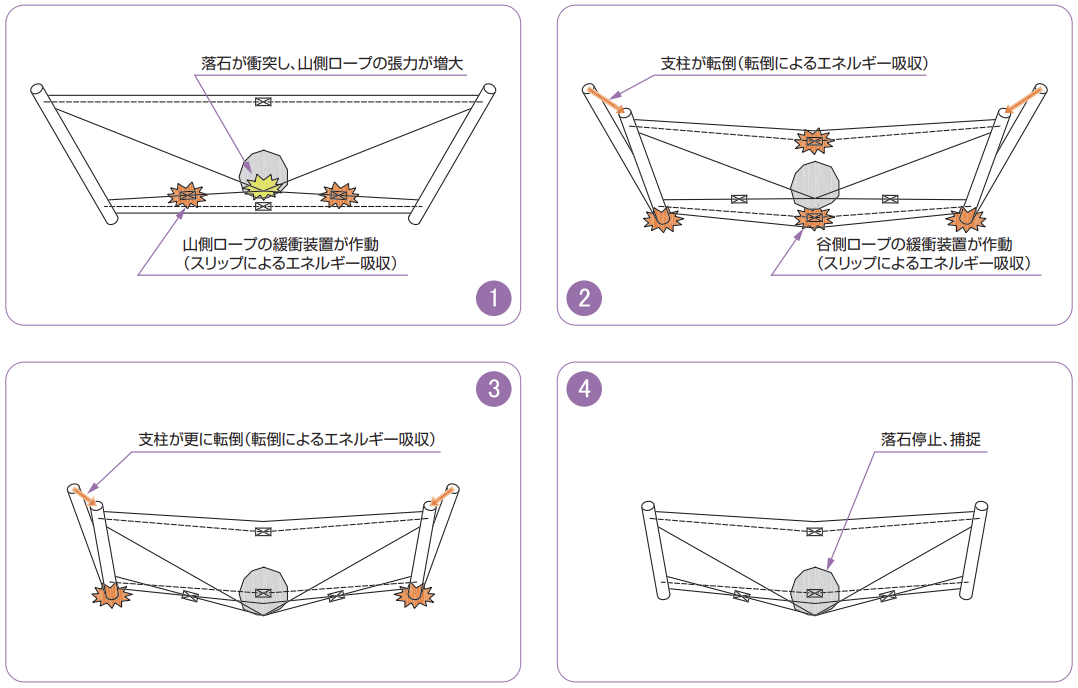

落石エネルギー吸収メカニズム
実物実験
「平成29年12月発行 落石対策便覧」の性能検証条件に適合した実物実験を行いました。
[条件]
供 試 体：実物大
スパン数：3スパン
支柱間隔：5.0m
柵 高：3.5m
実験方法：鉛直落下式
重錘形状：多面体コンクリート
重錘落下高：32m以上
衝突速度：25m/s以上
入射角度：阻止面に垂直
衝突位置：スパン中央
阻 止 面：中間スパン・端末スパン

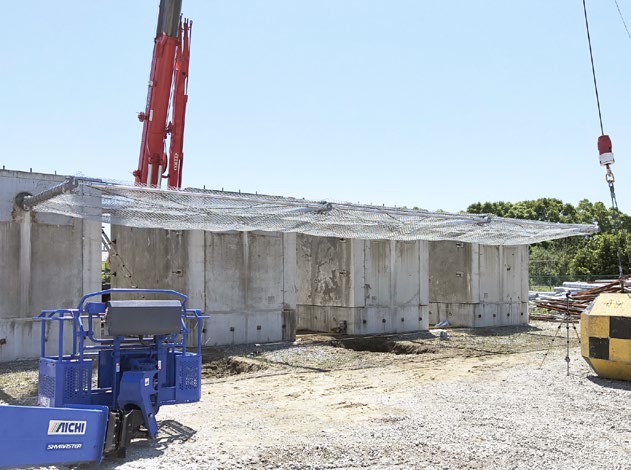

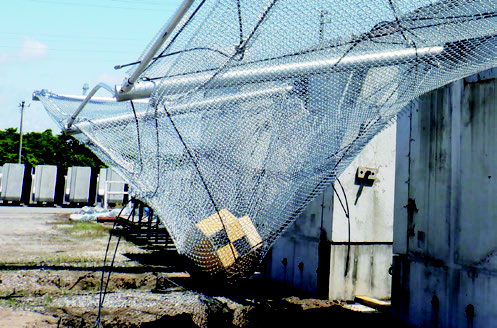

実験供試体（DF300）

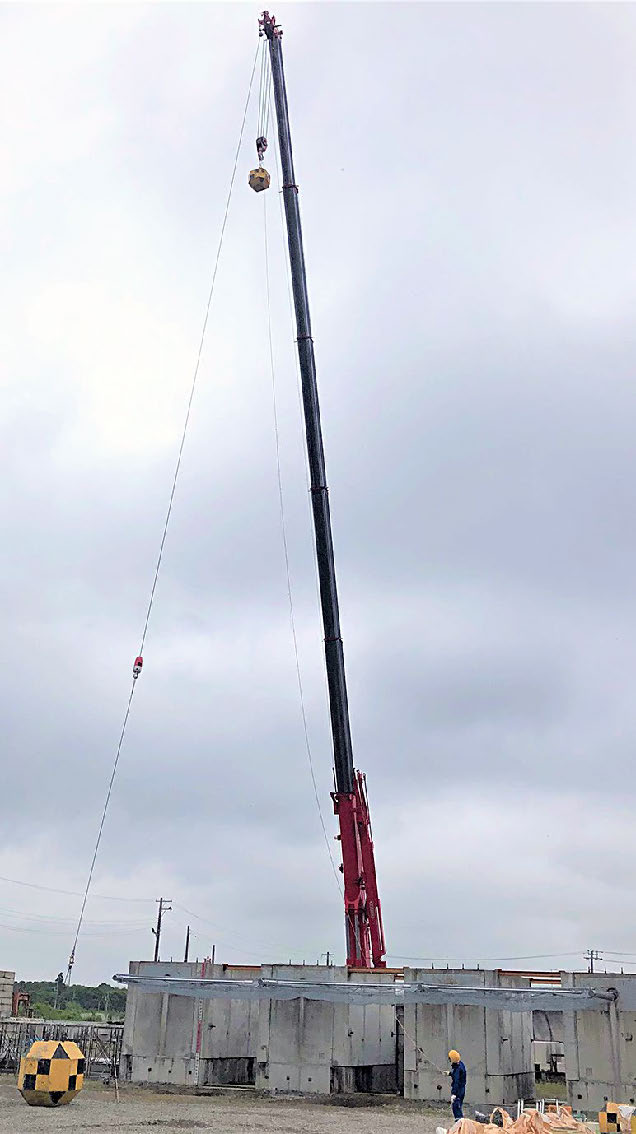

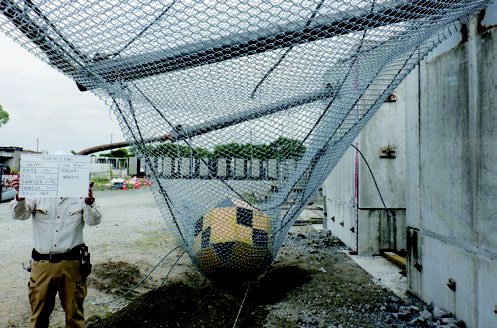

重錐と供試体（DF300）

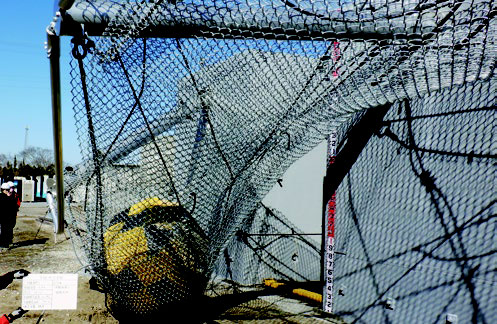

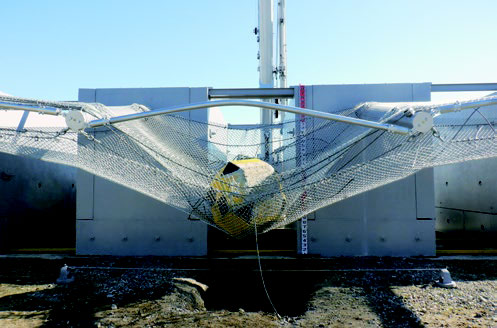

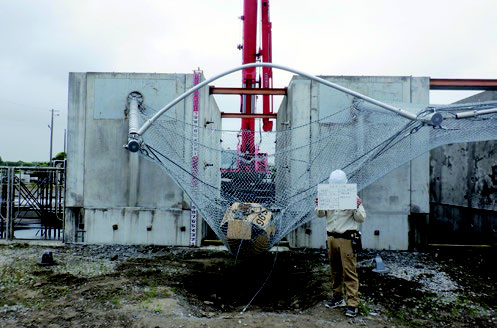

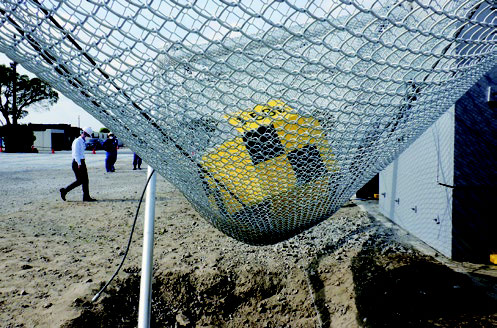

各タイプ捕捉状況
実験供試体（DF300）
実験供試体（DF300）
実験供試体（DF500）
実験供試体（DF500）
実験供試体（DF750）
実験供試体（DF750）
● 実験結果
実験動画はこちら↓
