特長
❶ 最大3000kJクラスの落石エネルギーに対応可能
3000kJクラスまでの落石エネルギーに対応した最適なタイプを選ぶことができます。また積雪地域でも対応可能です。
❷ 現場で製作する構造物が少なく施工が容易
従来の落石防護柵のように、斜面上でのコンクリート基礎を必要としません。
❸ 自然と調和した景観を損なわないスリムな形状
景観と融合した構造は、人々を威圧することなく山岳地域の安全を大きく高めます。

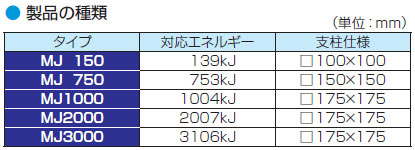

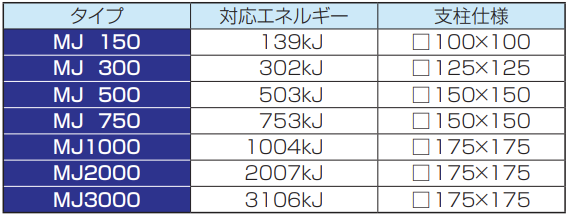

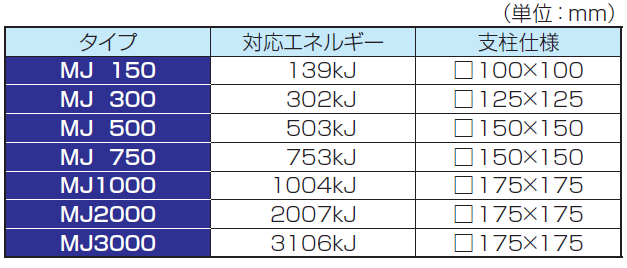

種類
(単位mm)

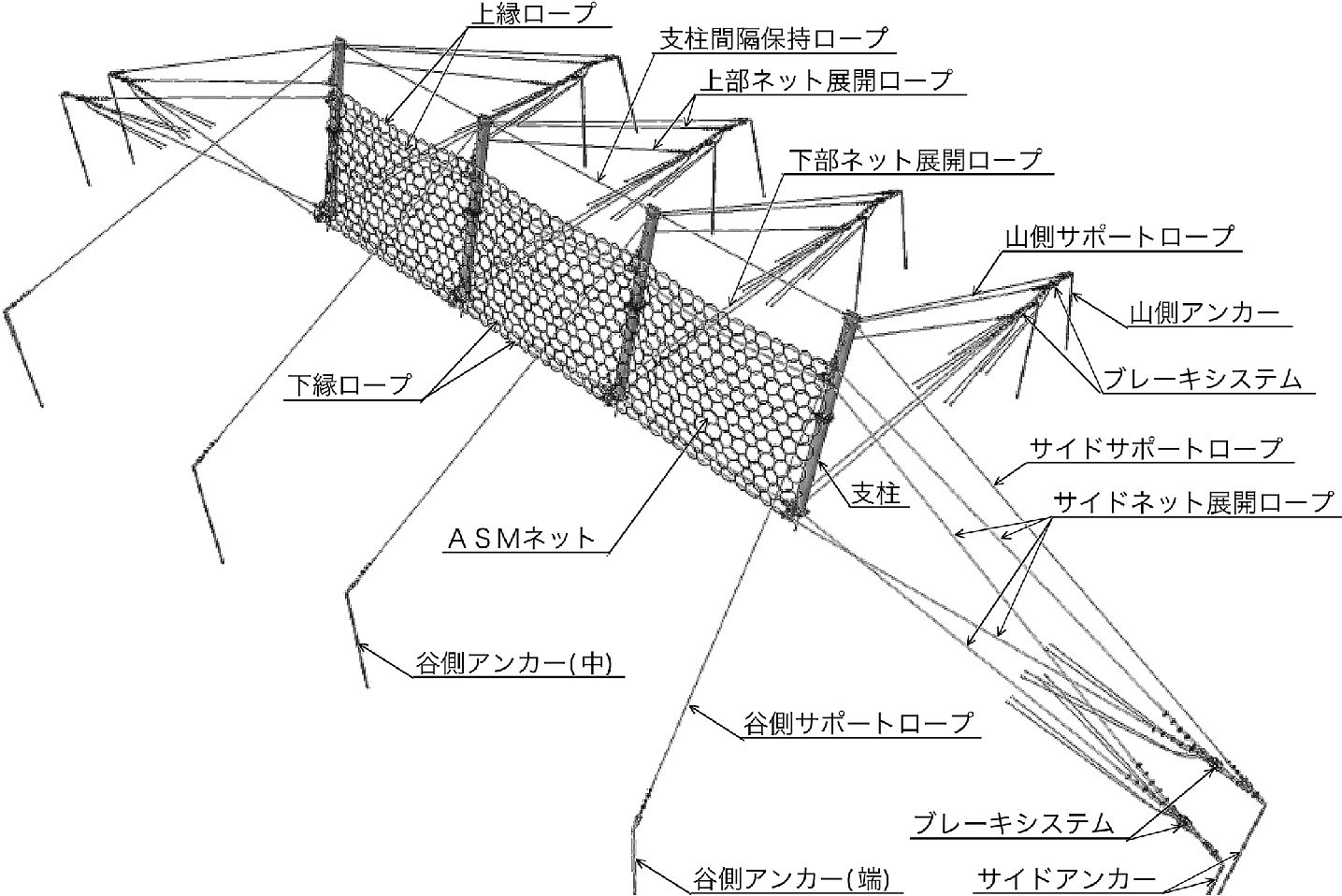

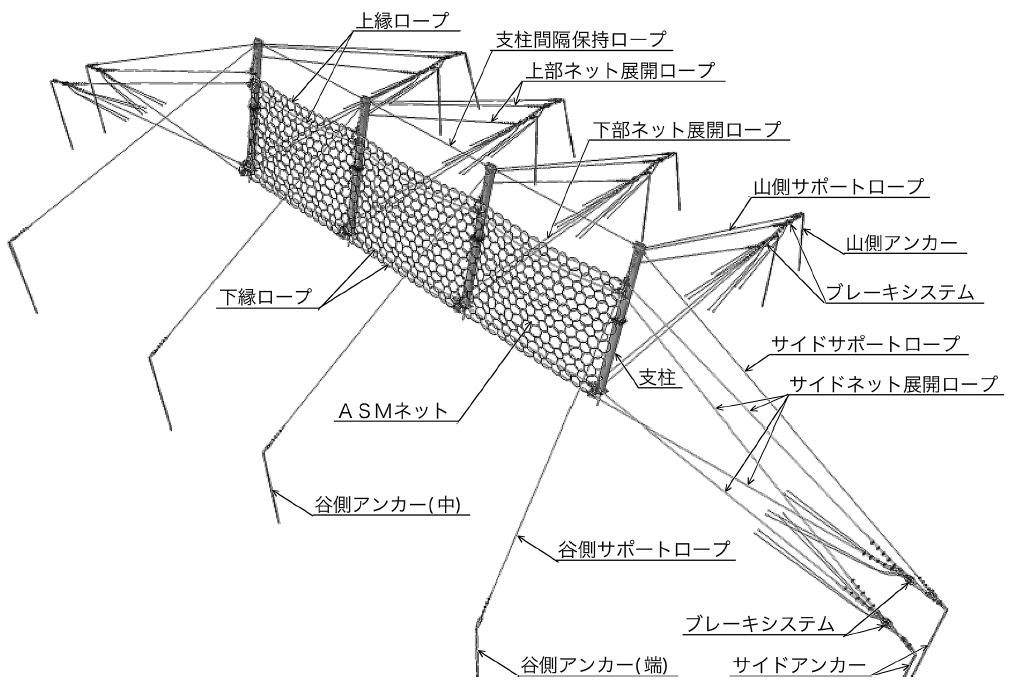

構造

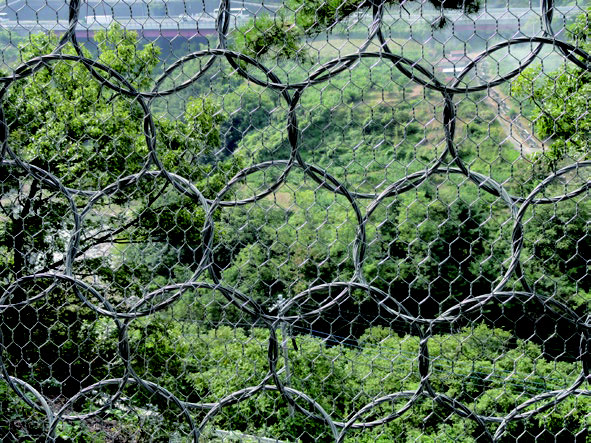

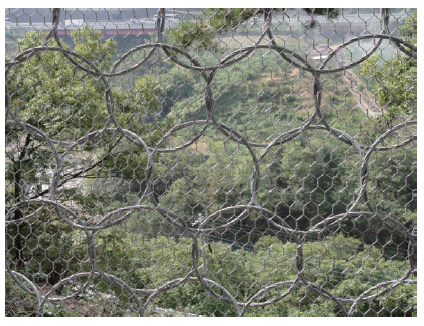

ASMネット

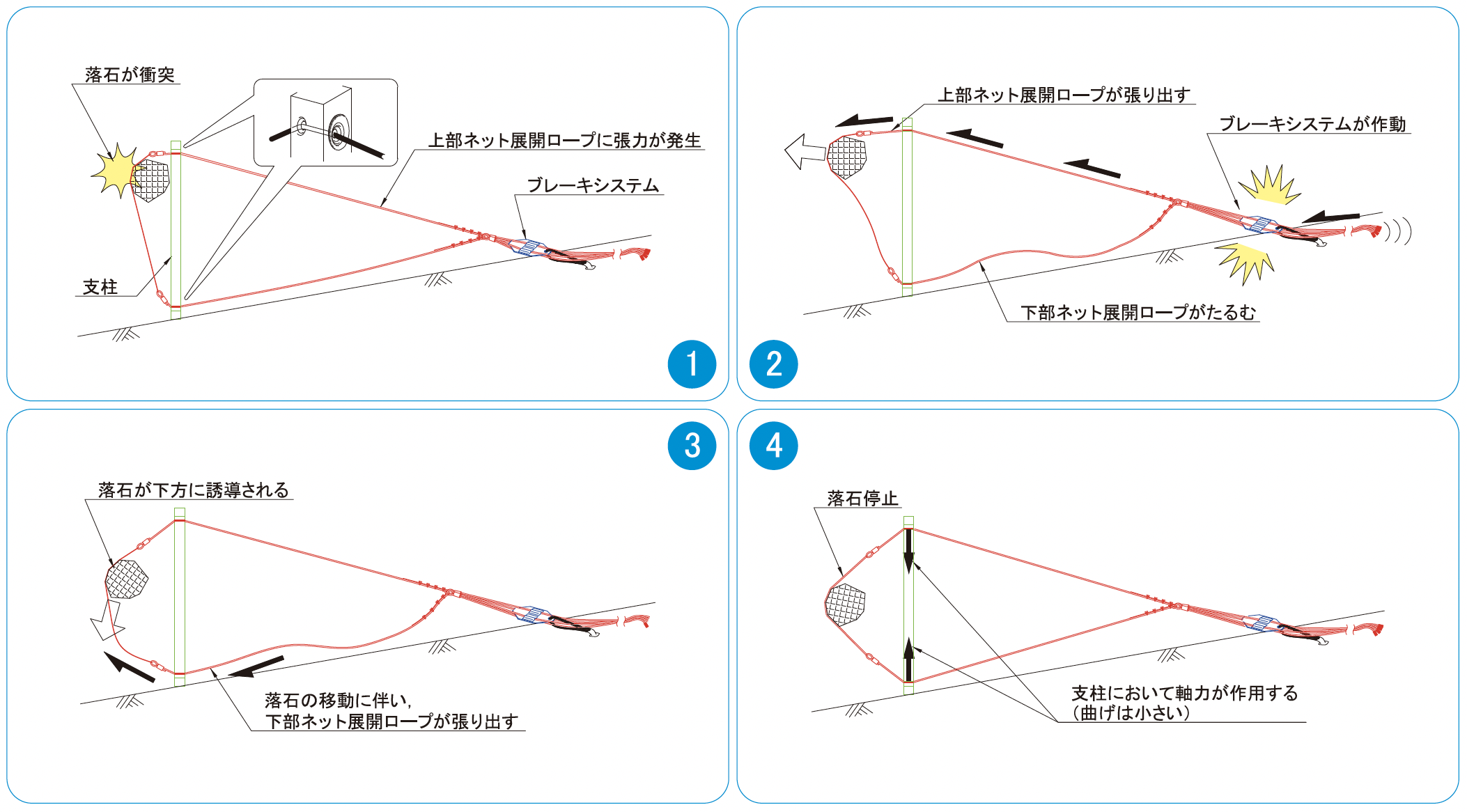

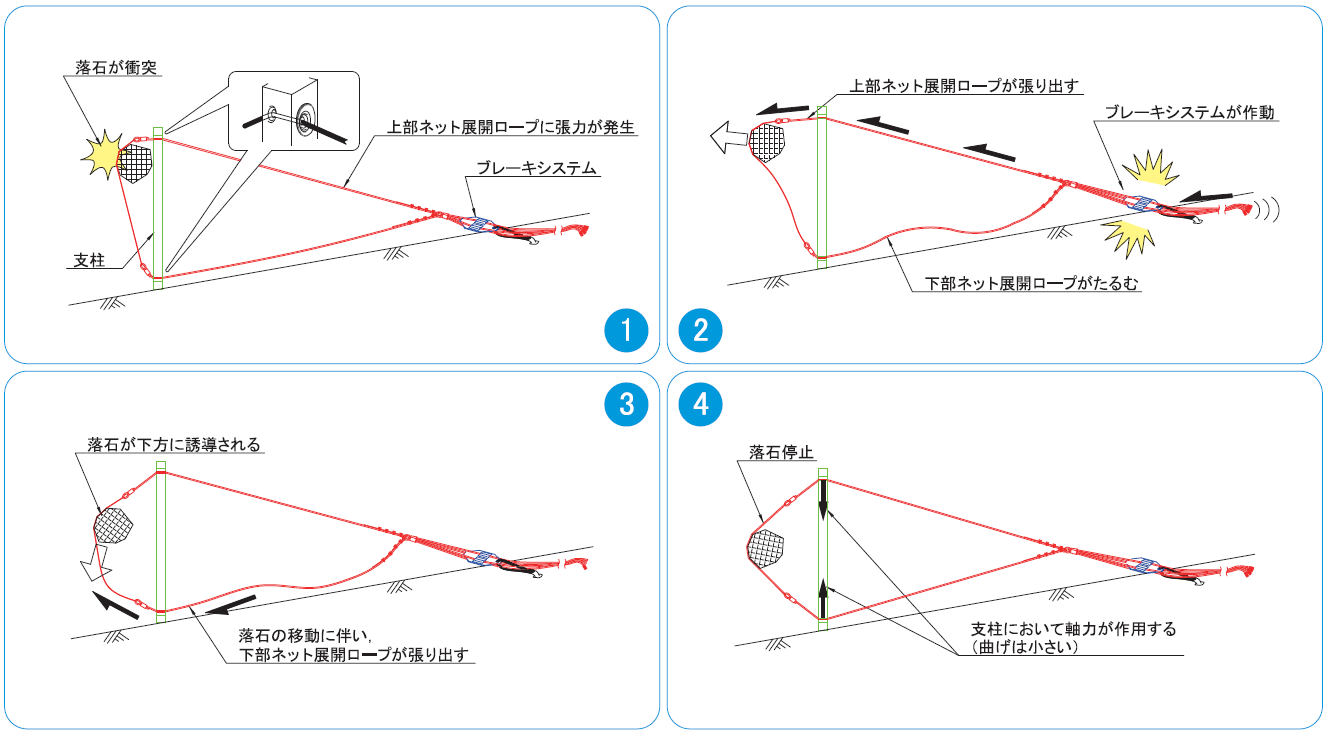

落石エネルギー吸収メカニズム
実物実験

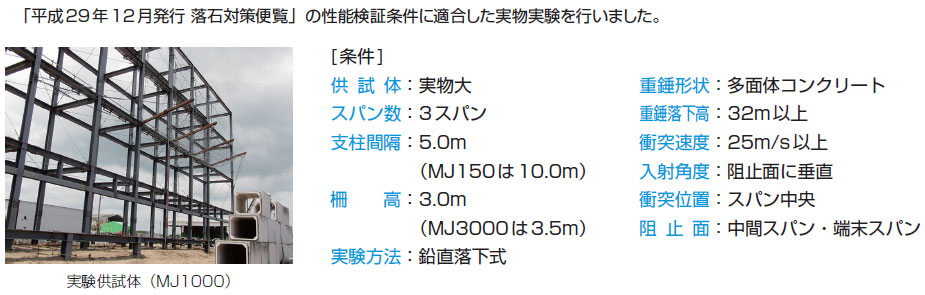

「平成29年12月発行 落石対策便覧」の性能検証条件に適合した実物実験を行いました。
【条件】
供 試 体：実物大
スパン数：3スパン
支柱間隔：5.0m（MJ150は10.0m）
柵 高：3.0m（MJ3000は3.5m）
実験方法：鉛直落下式
重錘形状：多面体コンクリート
重錘落下高：32m以上
衝突速度：25m/s以上
入射角度：阻止面に垂直
衝突位置：スパン中央
阻 止 面：中間スパン・端末スパン

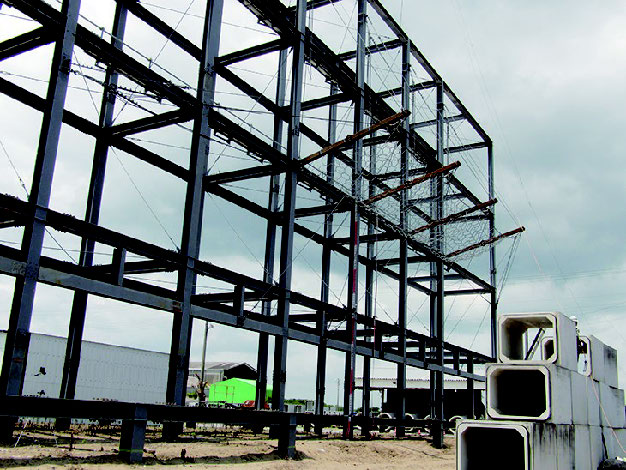

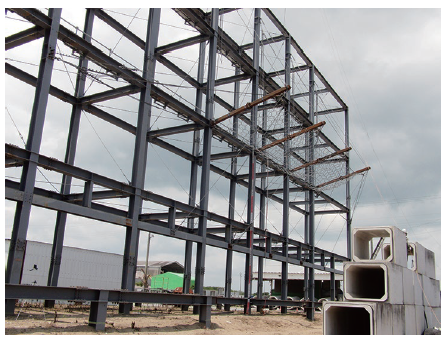

実験供試体（MJ1000）

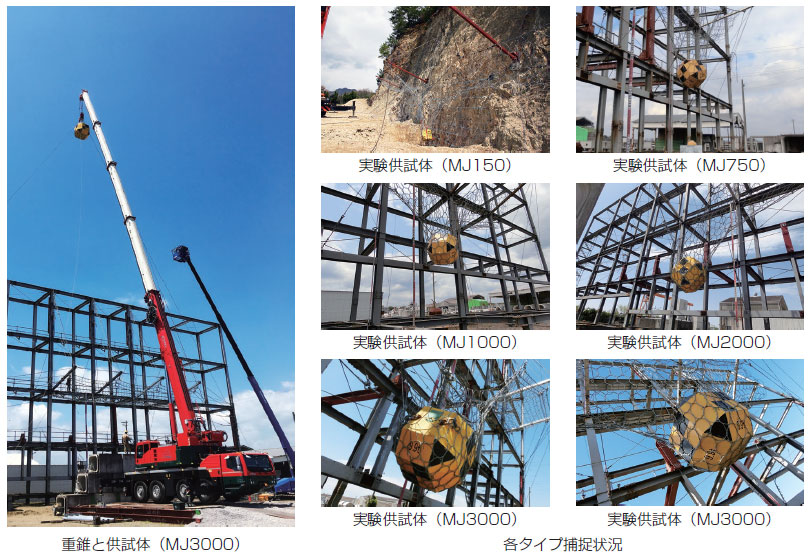

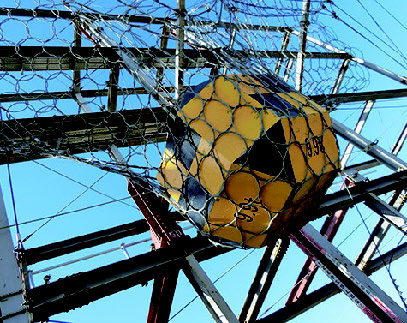

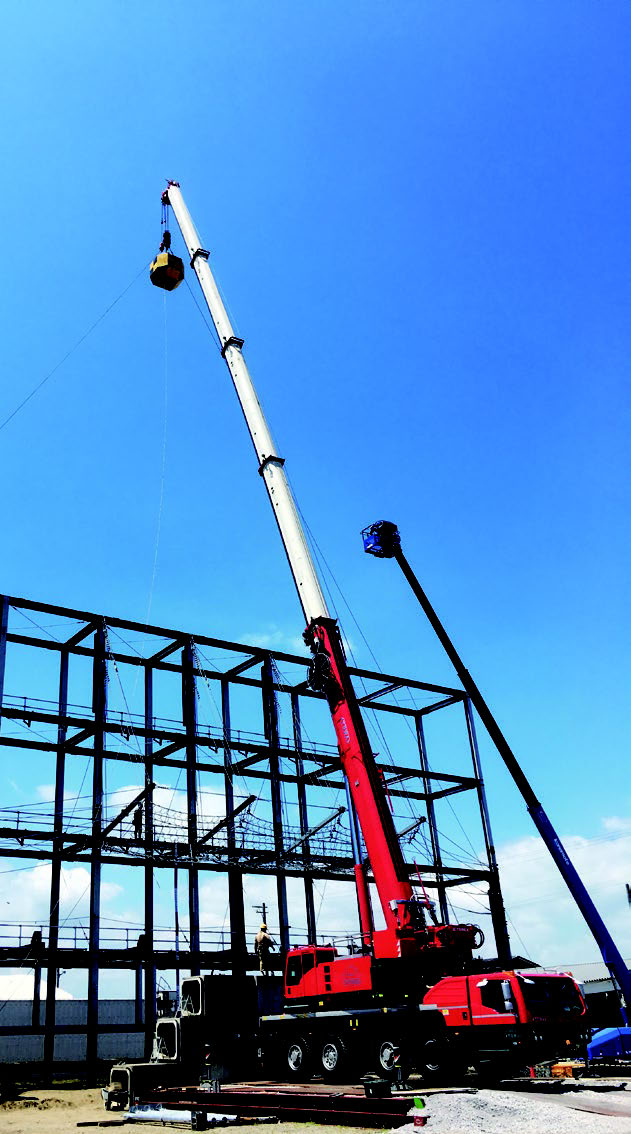

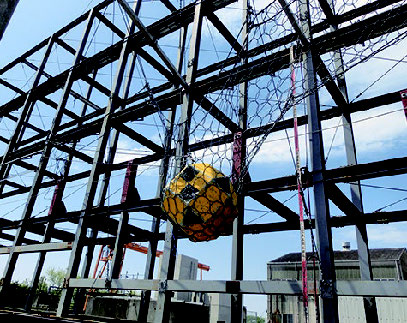

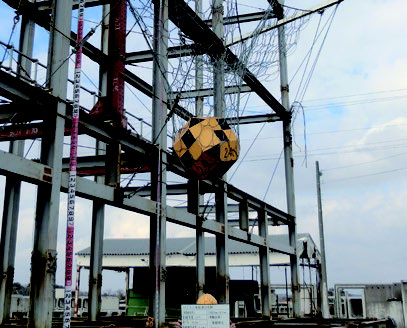

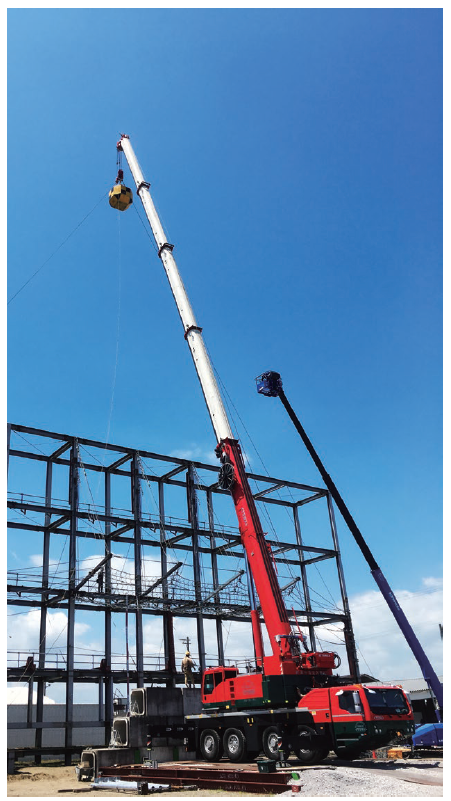

重錐と供試体（MJ3000）

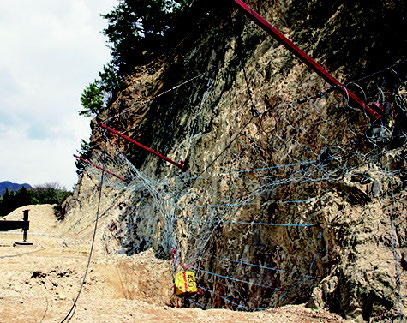

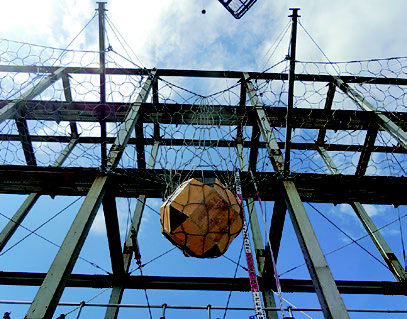

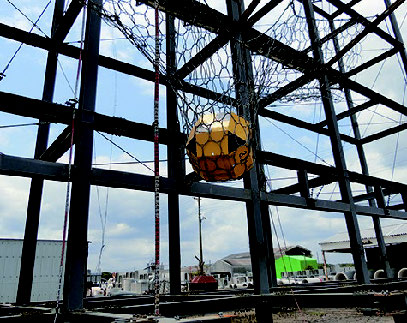

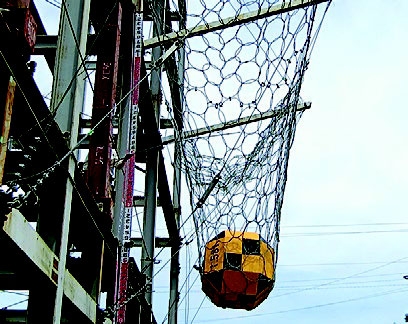

各タイプ捕捉状況
実験供試体（MJ150）
実験供試体（MJ300）
実験供試体（MJ500）
実験供試体（MJ750）
実験供試体（MJ1000）
実験供試体（MJ2000）
実験供試体（MJ2000）
実験供試体（MJ3000）

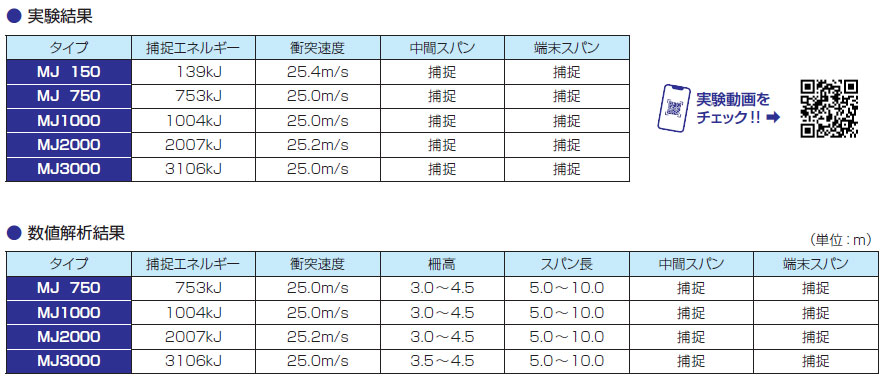

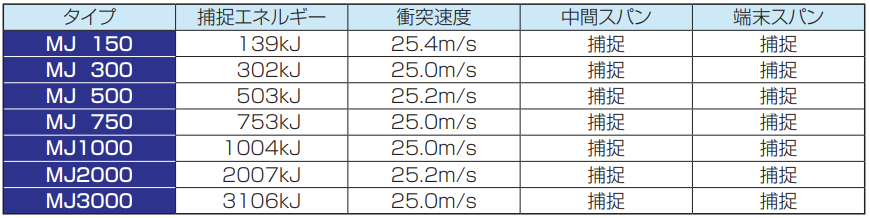

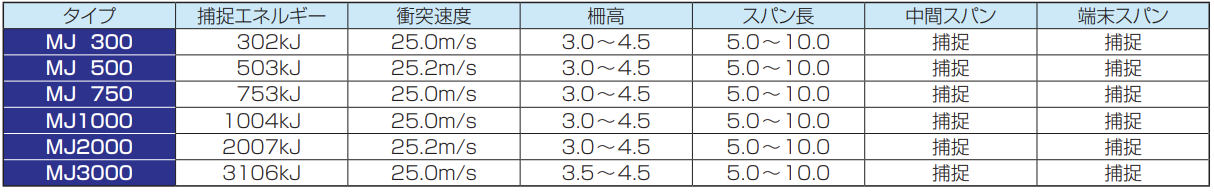

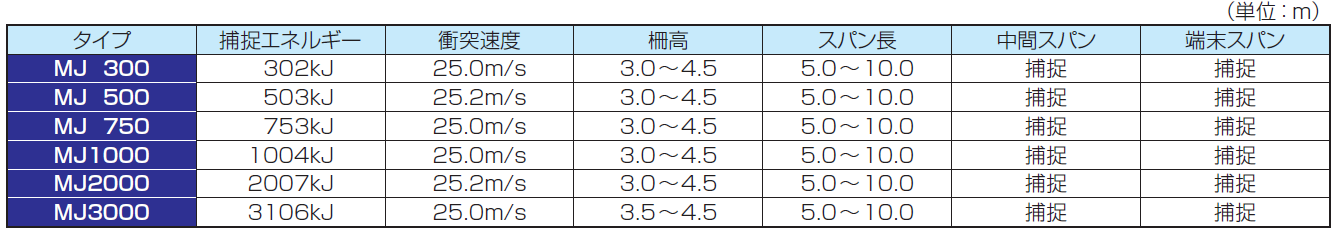

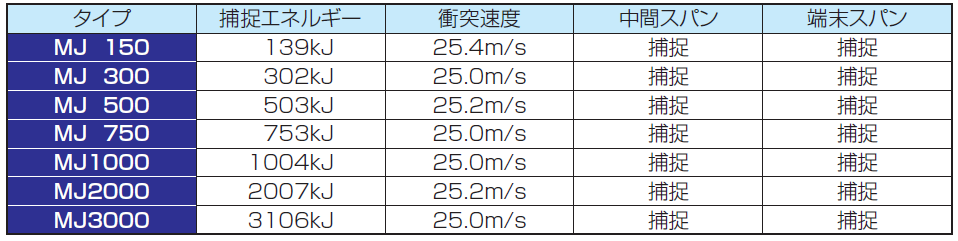

●実験結果
●数値解析結果
（単位：m）
実験動画はこちら↓
MJ300 MJ500 MJ750 MJ1000 MJ2000 MJ3000

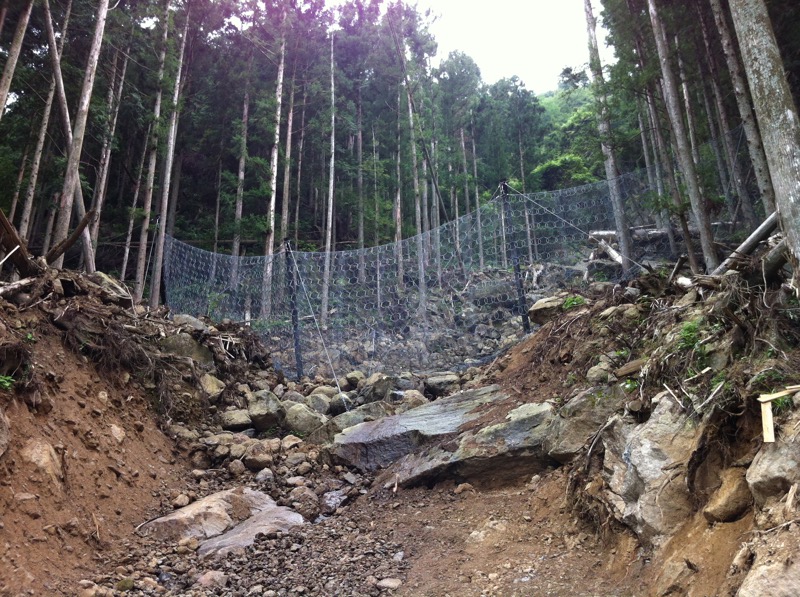

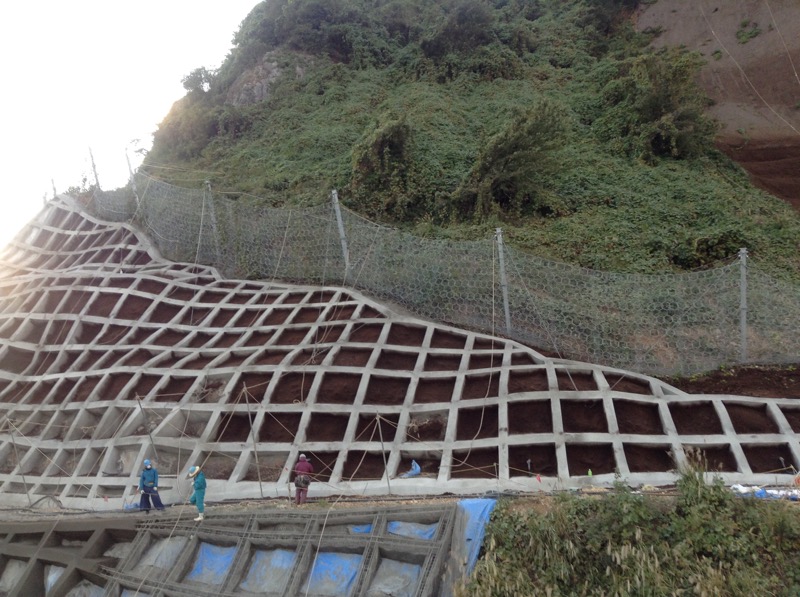

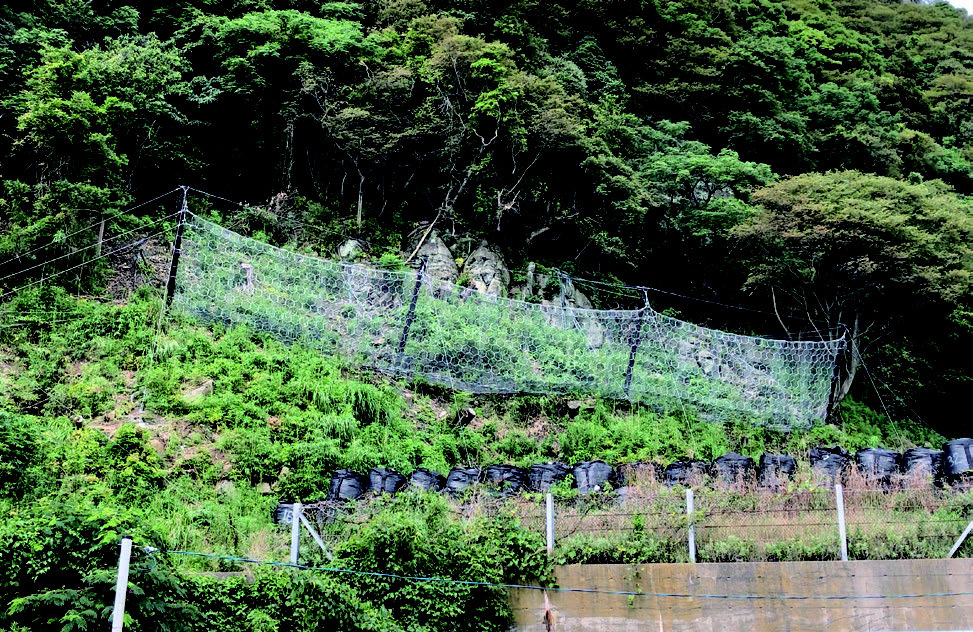

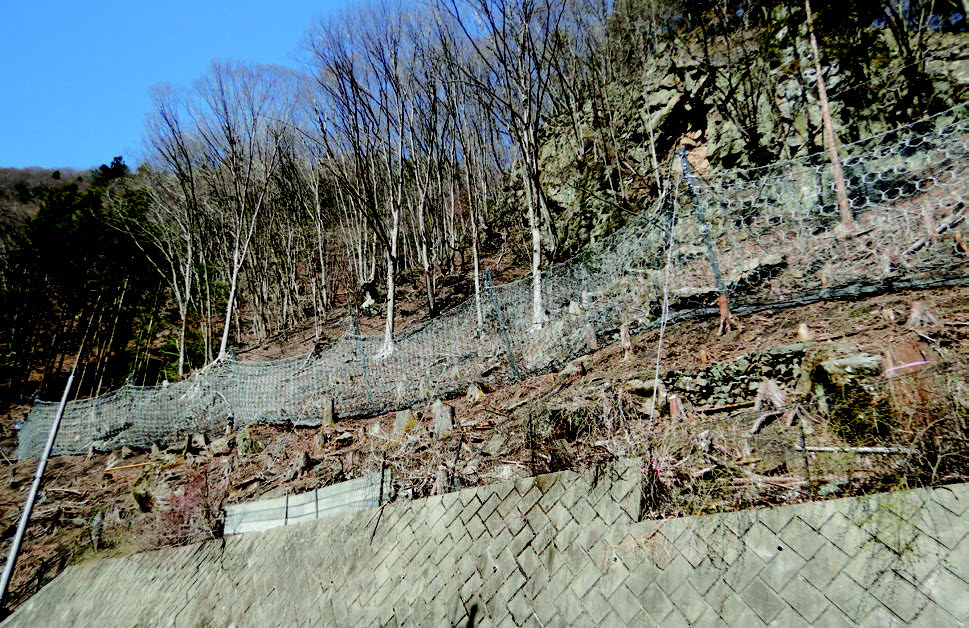

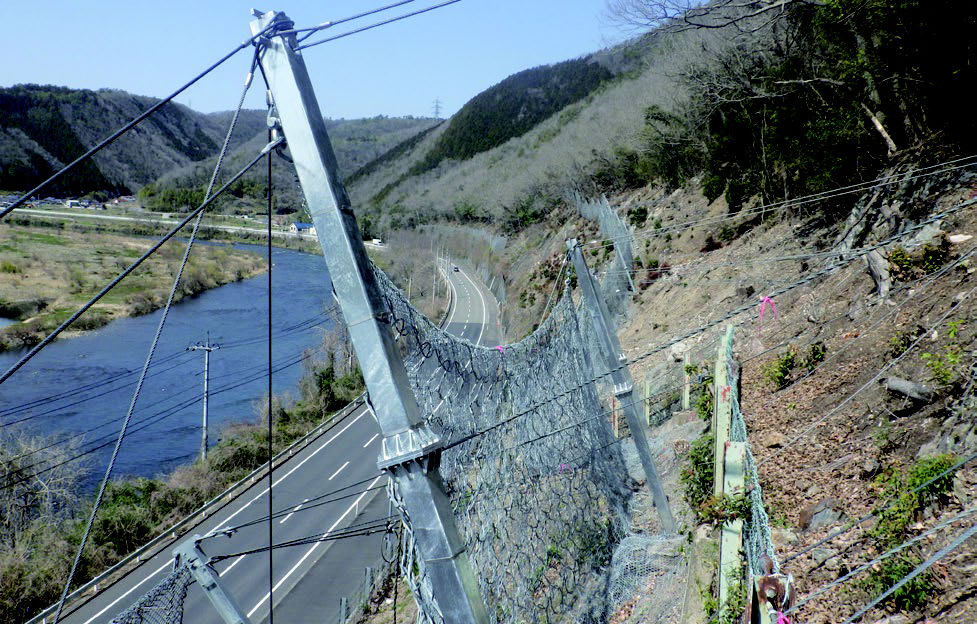

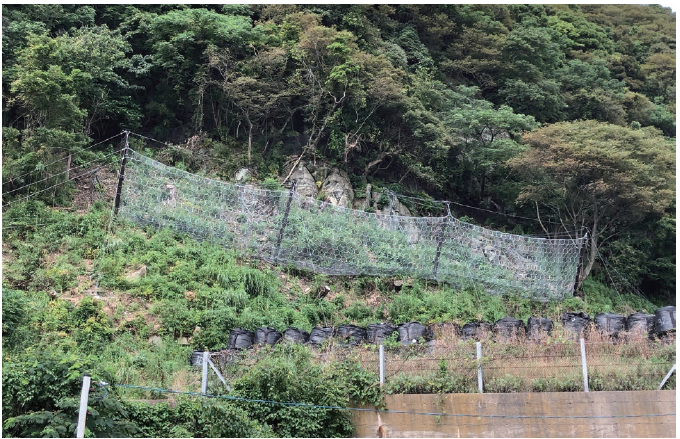

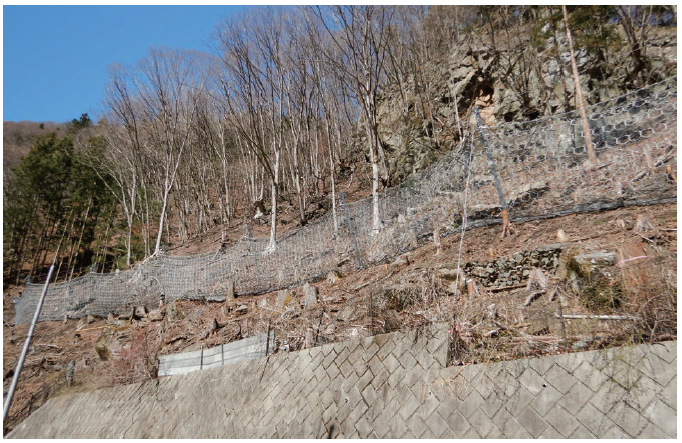

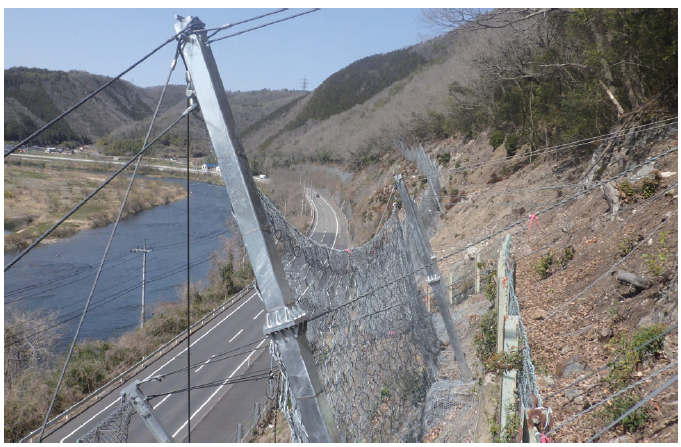

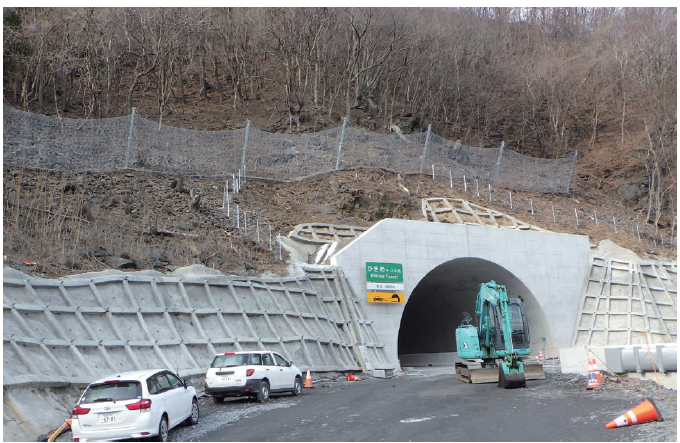

施工事例
発 注 者：国土交通省東北地方整備局三陸国道事務所
工事件名：茂市地区道路改良工事
施工箇所：岩手県宮古市茂市
施工延長：120m
発 注 者：岡山県美作県民局建設部
工事件名：公共道路工事（法面工その1 ～ 5（2019年度）、その1 ～ 3（2020年度））
施工箇所：岡山県久米郡美咲町吉ケ原
施工延長：227m
発 注 者：福井県丹南土木事務所
工事件名：一般国道305号 道路防災対策工事 31-1工事
施工箇所：福井県丹生郡越前町玉川
施工延長：30m
発 注 者：群馬県藤岡土木事務所
工事件名：補助公共 社会資本総合整備（防災・安全）（防災）（３ヵ年緊急対策）
落石防護柵設置工事 一般県道 上野小海線 多野郡 上野村大字楢原地内楢原工区
施工箇所：群馬県多野郡上野村大字楢原
施工延長：70m

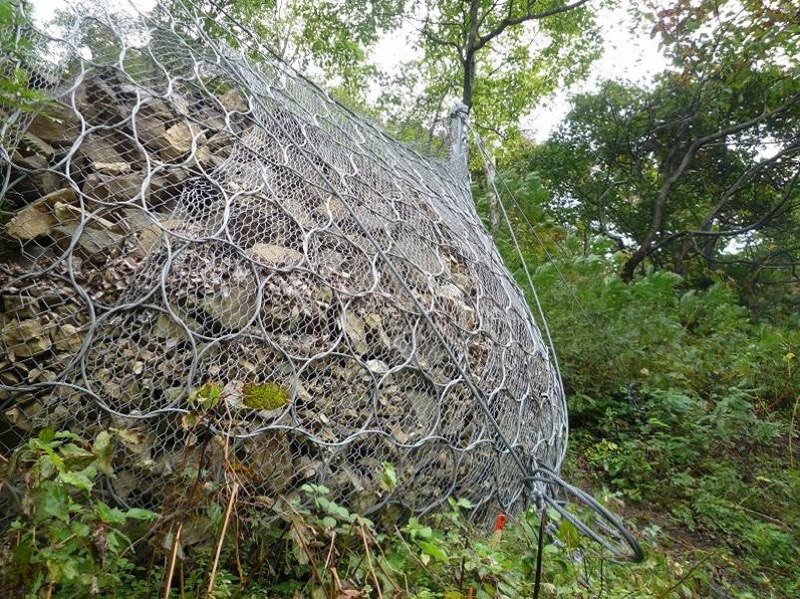

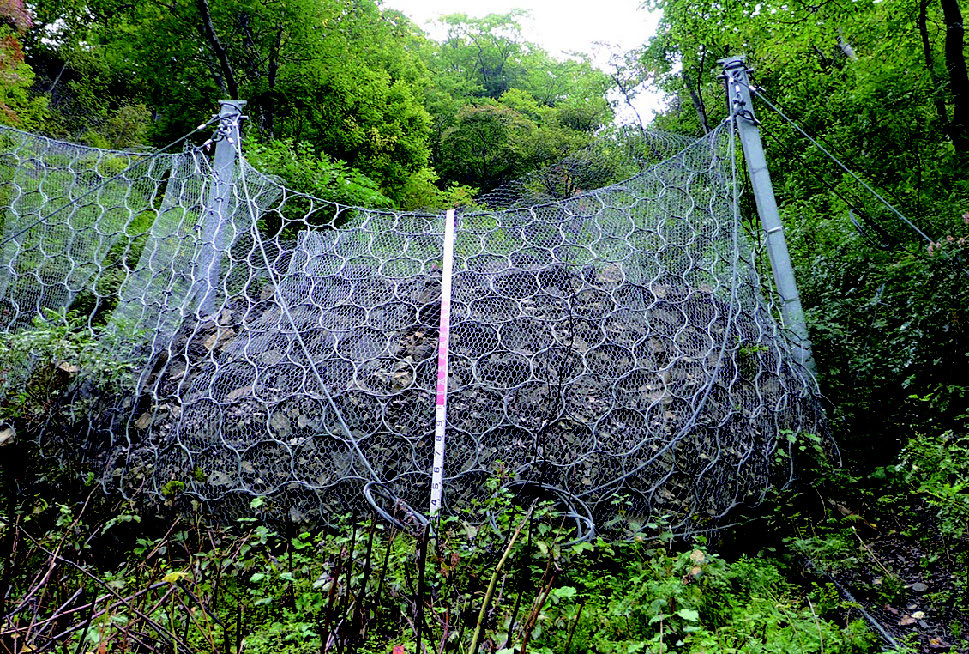

🔳 落石捕捉実績

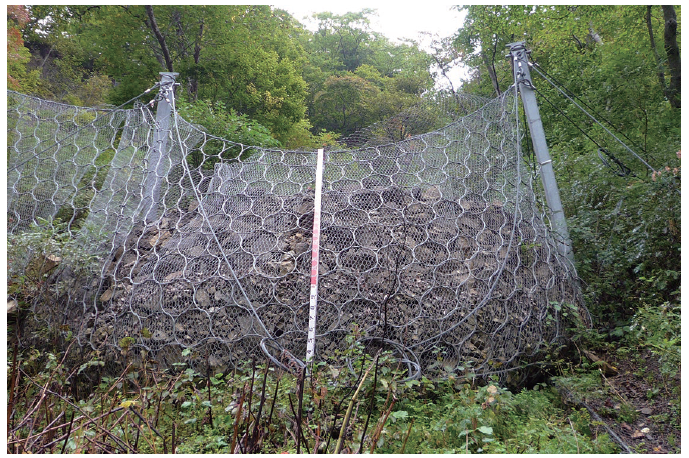

2012年 北海道（250kJタイプ）
土砂堆積高さ ：2.3m
土砂推定堆積量：60m3

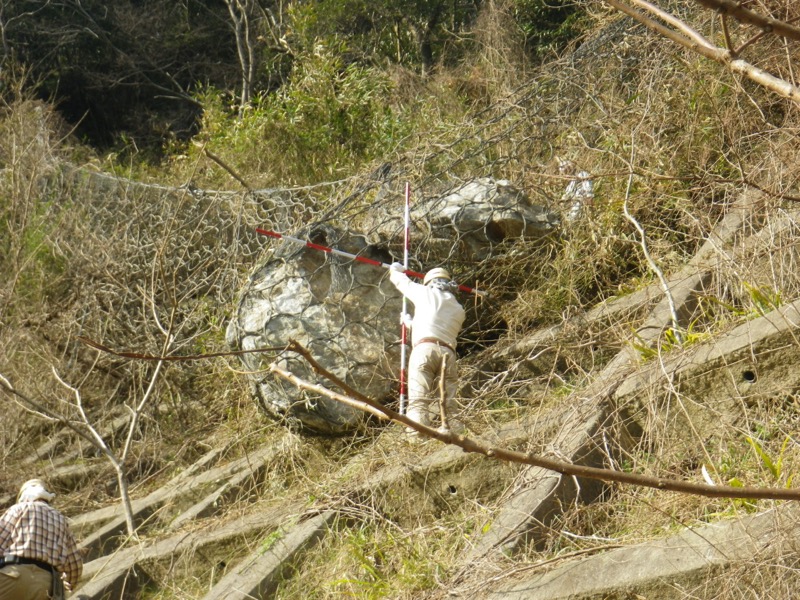

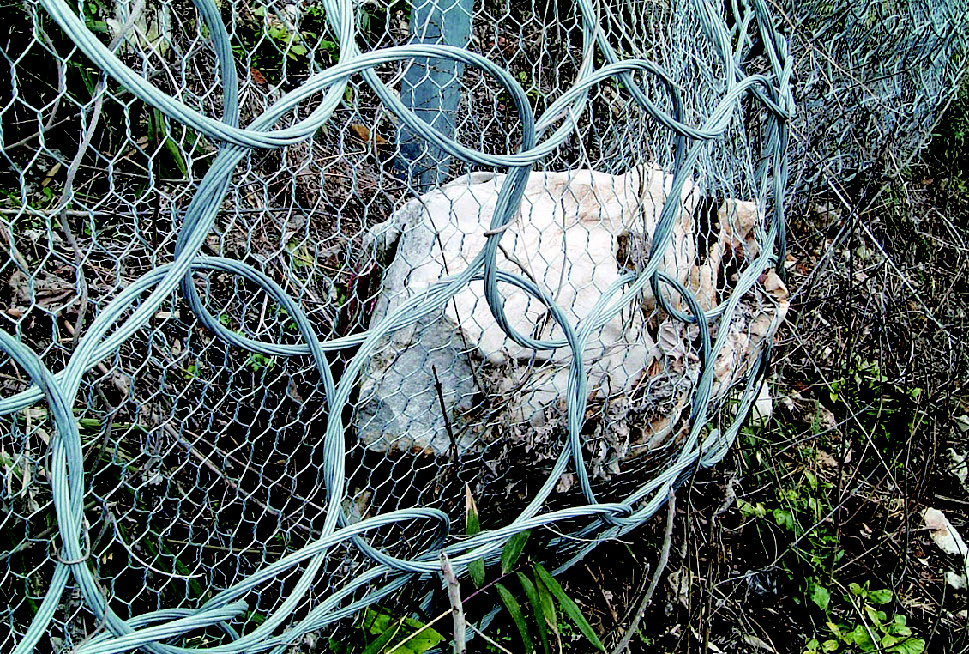

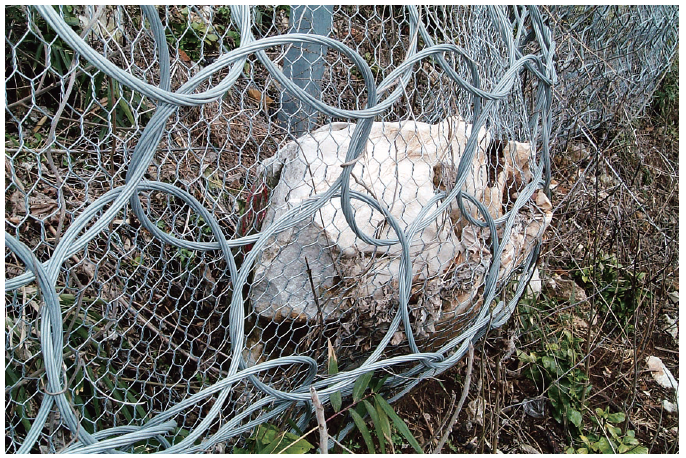

2010年 山口県（1000kJタイプ）
土砂堆積高さ：50m
落石形状 ：1.9×1.0×0.8m
推定落石エネルギー：530kJ
