特長
❶ 高い耐久性
Ｔ－２５の上載荷重に十分に耐えられる設計が可能です。
❷ 雨水を有効に貯留浸透
雨水の貯留量が大きいので、調整池の機能があります。貯留量、浸透量が大きく、雨水管路を兼ねるので建設費が節減できます。
❸ 土地の有効活用
地下埋設型のシステムなので、景観を損なうことなく土地の有効利用ができます。
❹ 浸透機能の回復
浸透孔には、マットエレメントを使用しており、雨水に含まれた固形物（ゴミ、砂利、砂など）の施設外流出を防ぎ、置換砕石部と地山の目詰まりを防ぎます。
❺ 維持管理が容易
施設内部は開口型なので維持管理が容易です。
❻ 環境保全
雨水を地下に還すことにより、自然の水循環となります。低炭素型コンクリート（LLクリート）にすることで、CO2削減ができます。
● 浸透の考え方
全国共通の技術指針としては、（公社）雨水貯留浸透技術協会で発刊されている雨水浸透施設技術指針[案]調査・計画編が最も一般的で広く活用されております。また国土交通省の雨水浸透施設の整備促進に関する手引き（案）の中で浸透量を算出する式は、雨水貯留浸透技術協会式に基づいております。

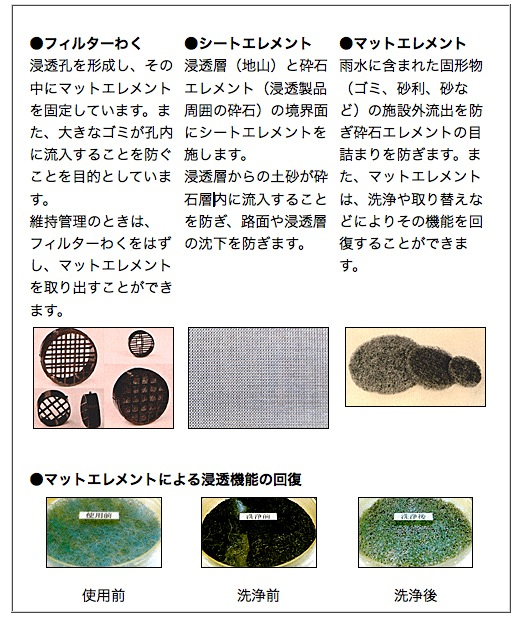

● 雨水貯留浸透製品シリーズのフィルター

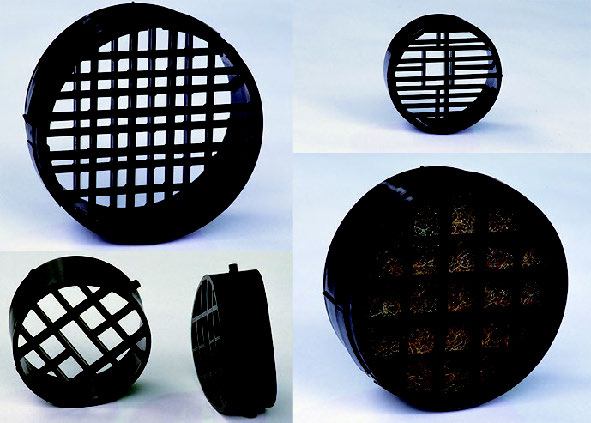

● フィルターわく
浸透孔を形成し、その中にマットエレメントを固定しています。また、大きなゴミが孔内に流入することを防ぐことを目的としています。維持管理のときは、フィルターわくを外し、マットエレメントを取り出すことができます。

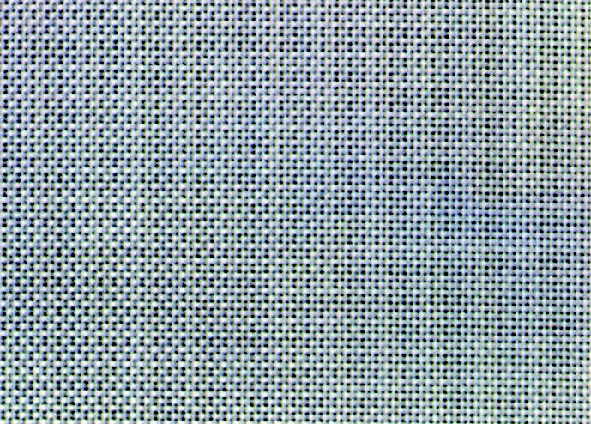

● シートエレメント
浸透層（地山）と砕石エレメント（浸透製品周囲の砕石）の境界面にシートエレメントを敷設します。浸透層からの土砂が砕石層内に流入することを防ぎ、路面や浸透層の沈下を防ぎます。

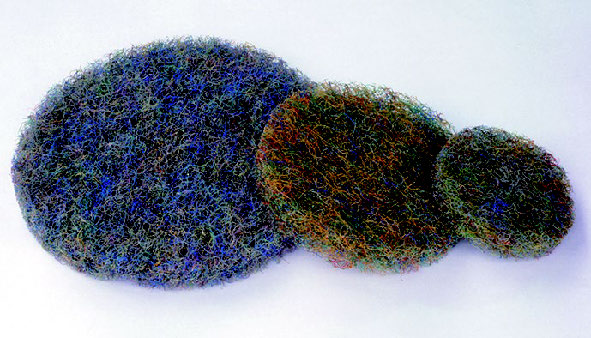

● マットエレメント
雨水に含まれた固形物（ゴミ、砂利、砂など）の施設外流出を防ぎ砕石エレメントの目詰まりを防ぎます。また、マットエレメントは、定期的に交換することによりその機能を回復することができます。

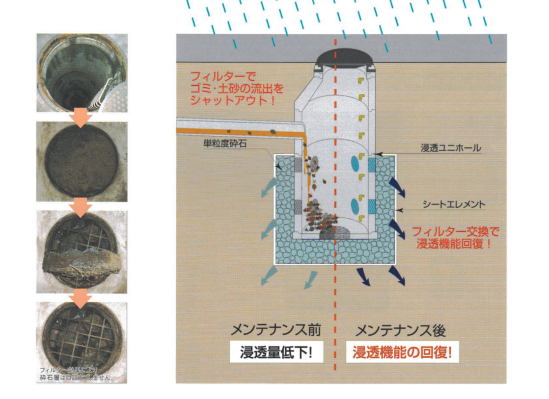

● 設置後の浸透フィルター及び砕石層の状況
種類

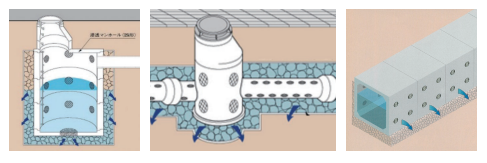

雨水貯留浸透製品シリーズは、浸透ユニホール及び浸透トレンチ、浸透ボックスカルバートなど、豊富なバリエーションがあり、浸透地盤の現況や施工条件など、各種のニーズに対応できます。

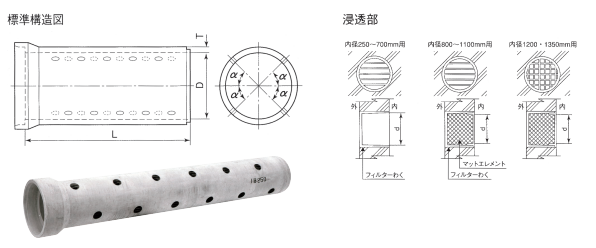

浸透管（IB管）

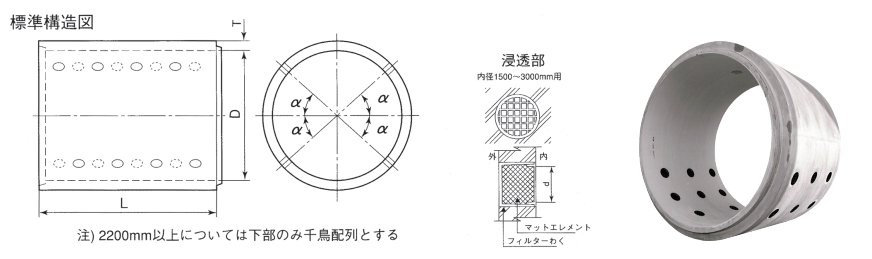

● 形状

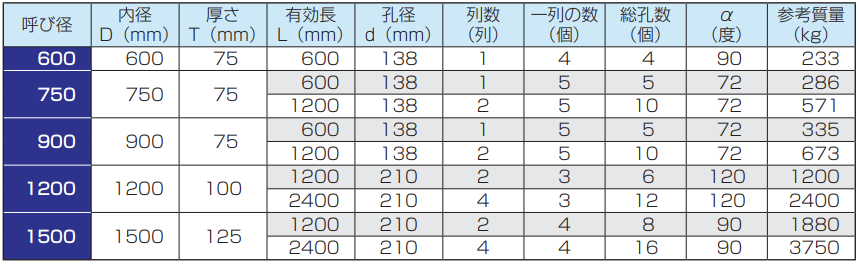

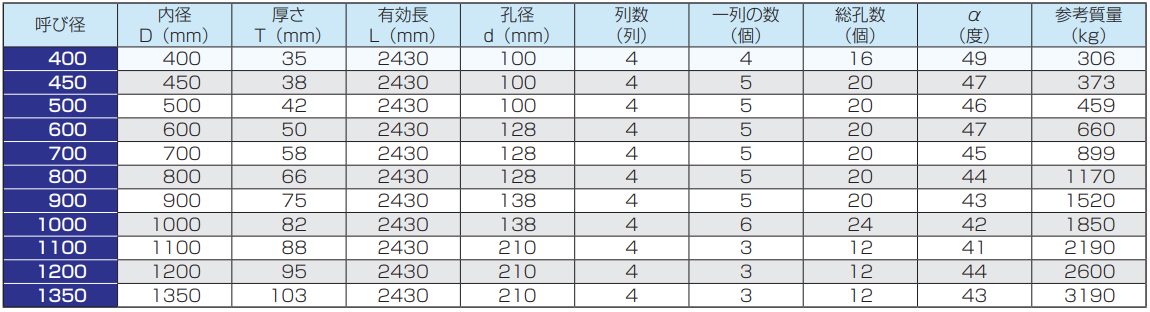

標準規格
※1 呼び径400〜700はマットエレメントの使用はできません。
※2 接合歩掛、浸透管の外圧強さはヒューム管と同じです。
浸透管（INC管）
● 形状

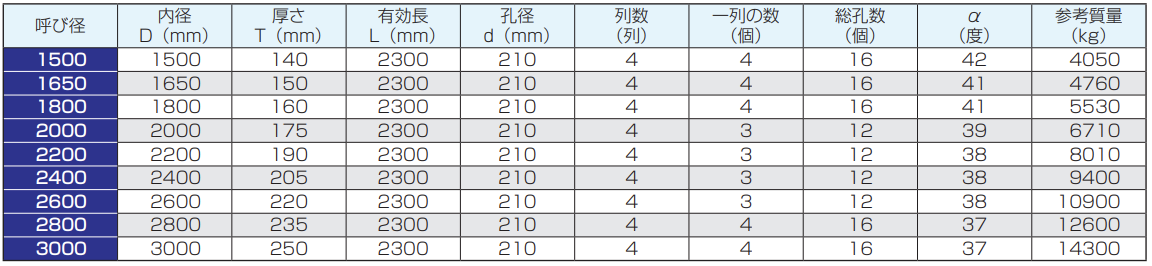

標準規格
※接合歩掛、浸透管の外圧強さはヒューム管と同じです。

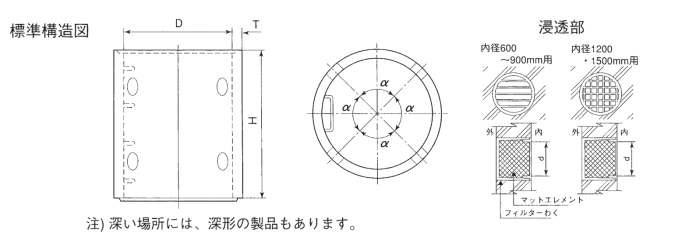

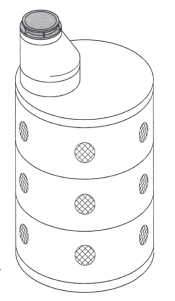

浸透ユニホール（IU形）
● 形状
標準規格
※1 浸透ユニホールの施工歩掛については、組立マンホール「ユニホール」の歩掛を参照してください。 ※2 製品の有効長については別途ご相談に応じます。

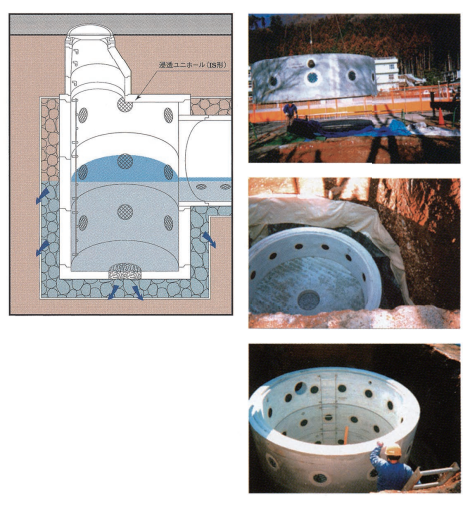

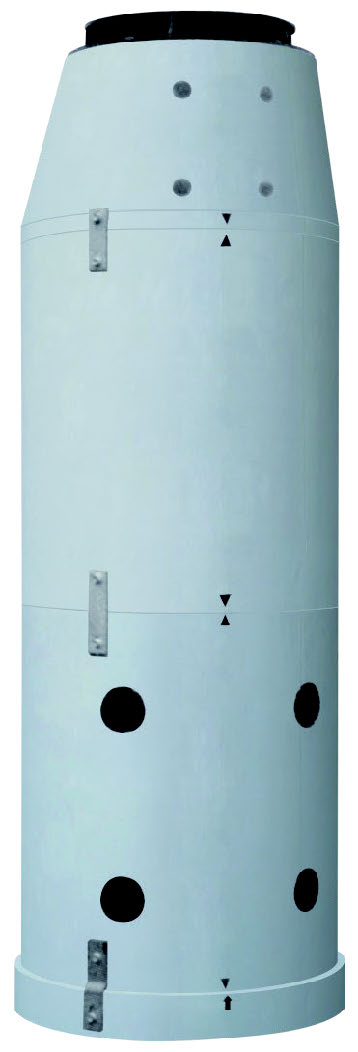

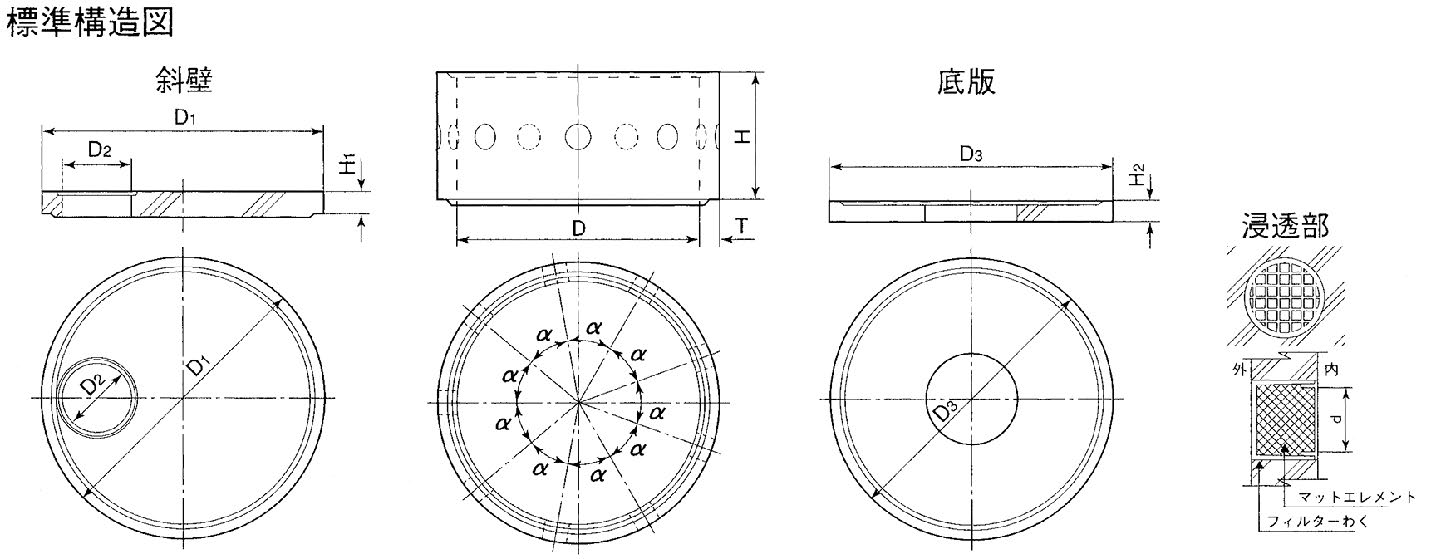

浸透ユニホール（IS形）
● 形状

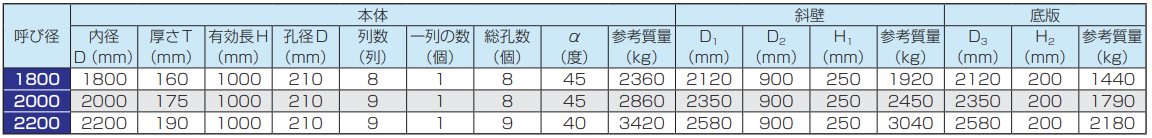

標準規格
※1 呼び径1800、2200の施工歩掛については、組立マンホール「ユニホール」の歩掛を参照してください。
※2 斜壁、底版の高さH1、H2および開口部については、用途に応じて変更が可能です。
※3 足掛け金物はステンレス製はしごとなります。
※4 上記標準寸法以外はお問い合わせください。

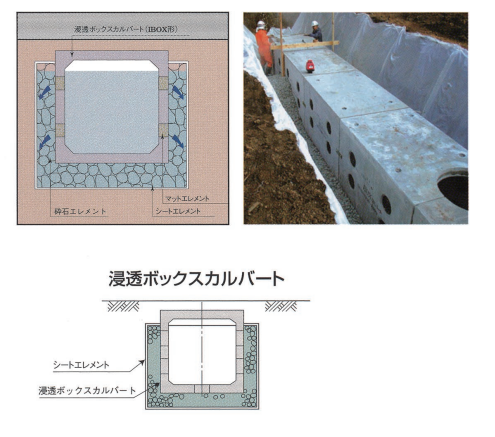

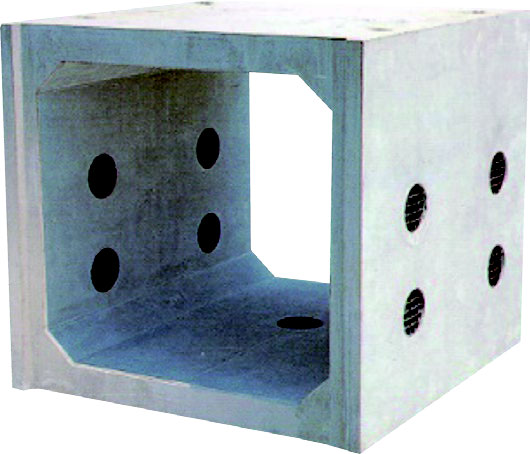

浸透ボックスカルバート（IBOX形）
IBOX形：幅 1000～3000ｍｍ
高さ 1000～3000ｍｍ
※他のサイズも取り揃えております。
施工例（フィルター付雨水貯留浸透製品）

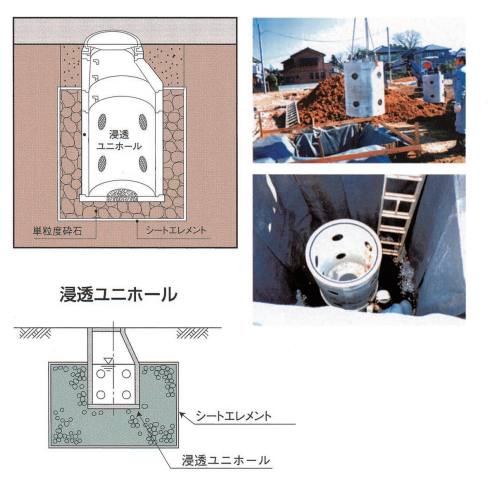

🔳 浸透ユニホール（IU形）
🔳 大型浸透ユニホール（IS形）

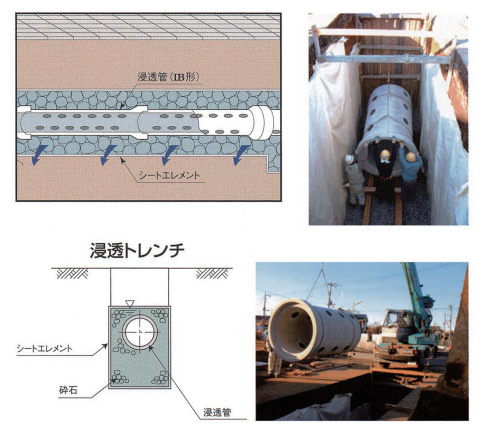

🔳 浸透トレンチ管（IB・INC管）
🔳 浸透ボックスカルバート（IBOX形）
施工手順

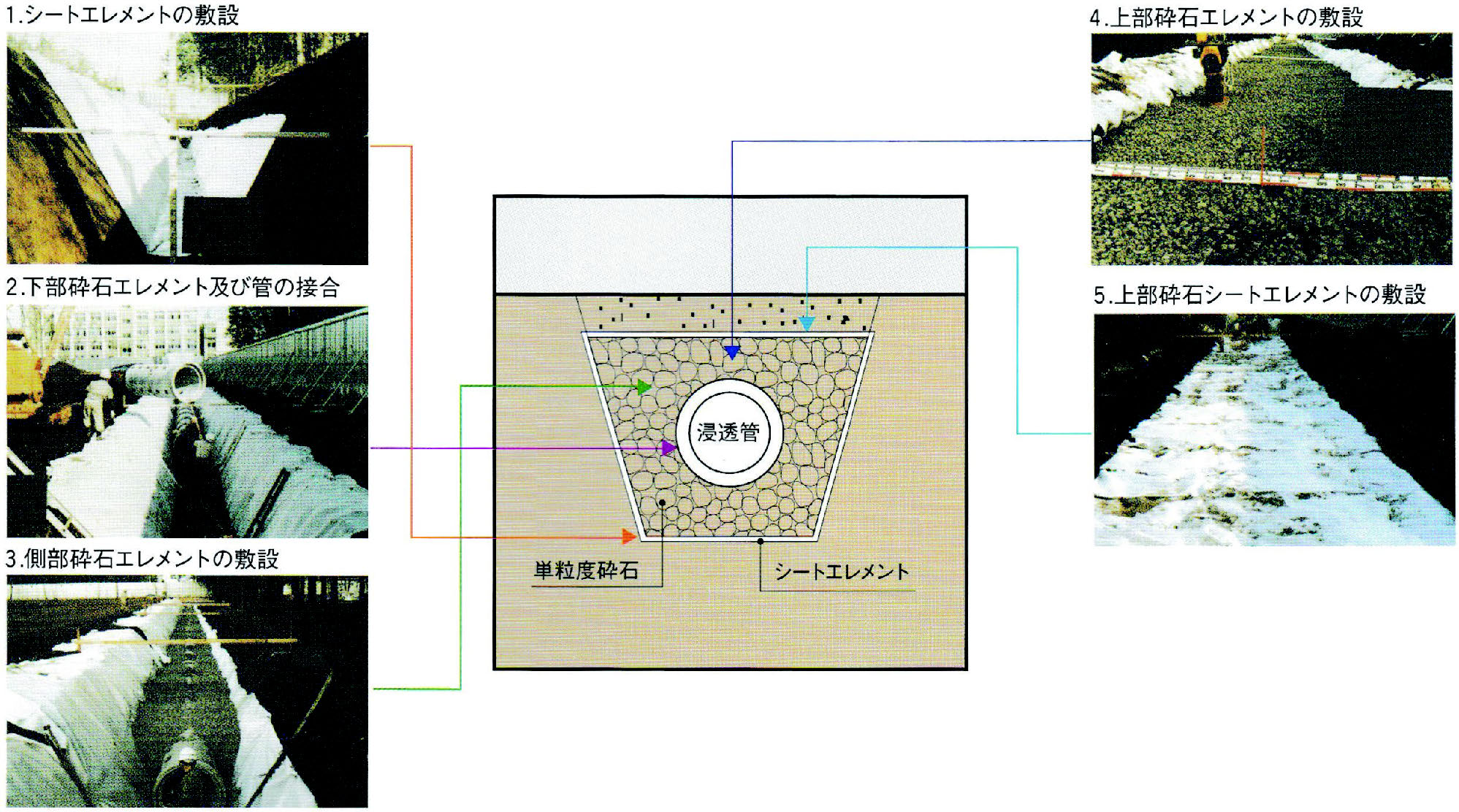

🔳 浸透管（浸透トレンチ）

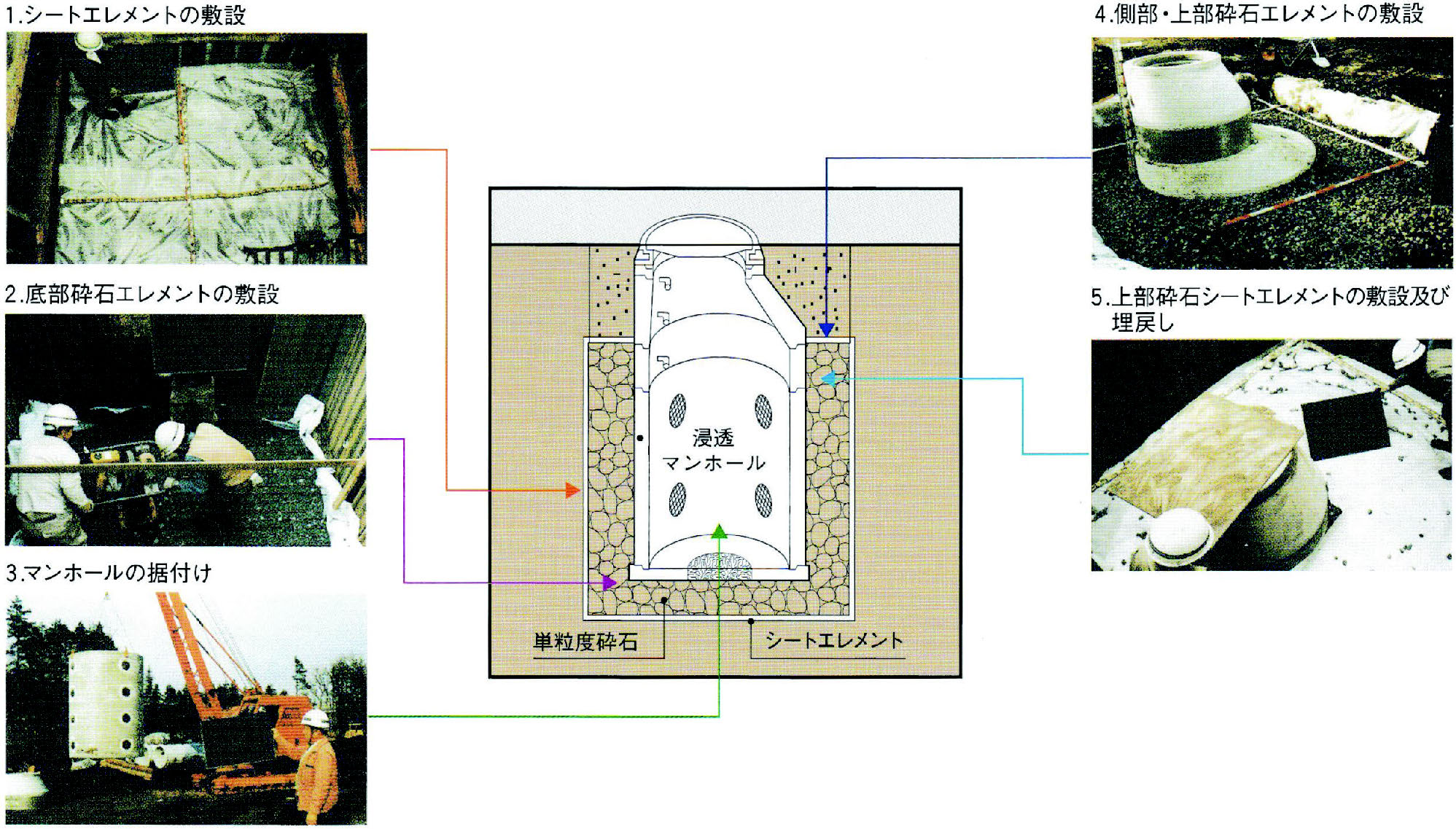

🔳 浸透管マンホール
