概要

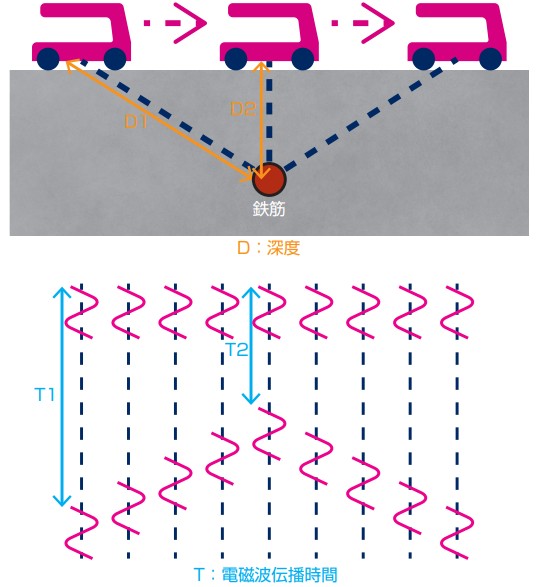

❶電磁波レーダー法
電磁波を用い、鉄筋の境界面で反射した電磁波を受信することで、鉄筋の位置、かぶり厚さを測定します。比較的深い場所まで探査可能です。

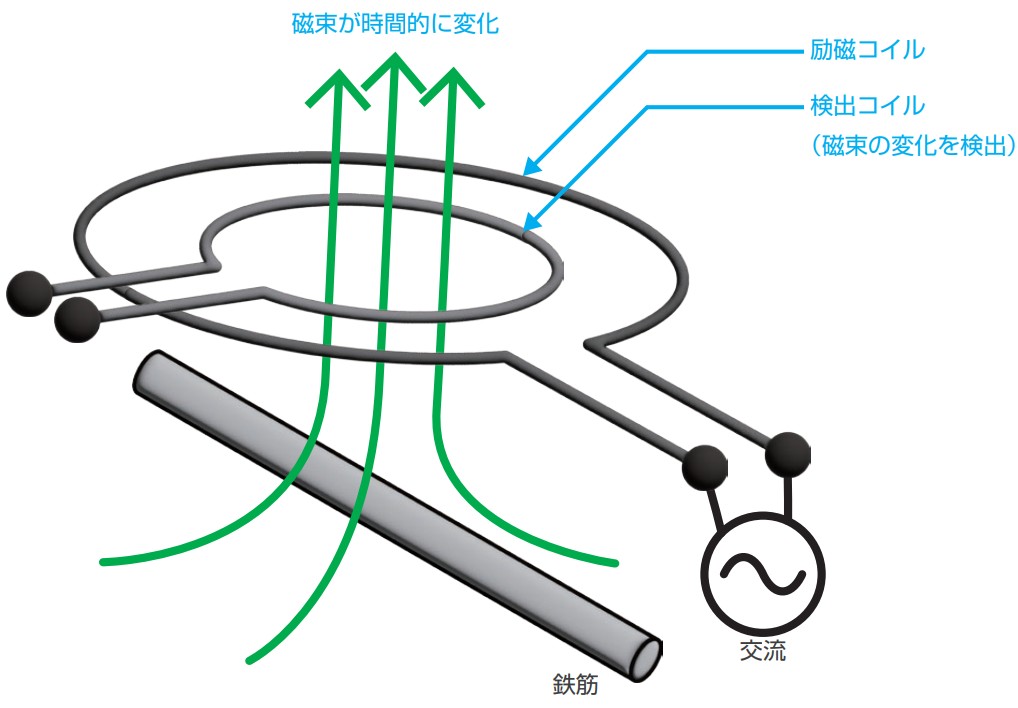

❷電磁誘導法
励磁コイルに電流を流し発生した磁界内の鉄筋があると、過電流が発生します。この過電流により磁場が誘導され、鉄筋の位置、かぶり厚さを測定します。
❸はつり調査
鉄筋をはつり出し、鉄筋の種別、径、かぶりを実測します。
調査事例

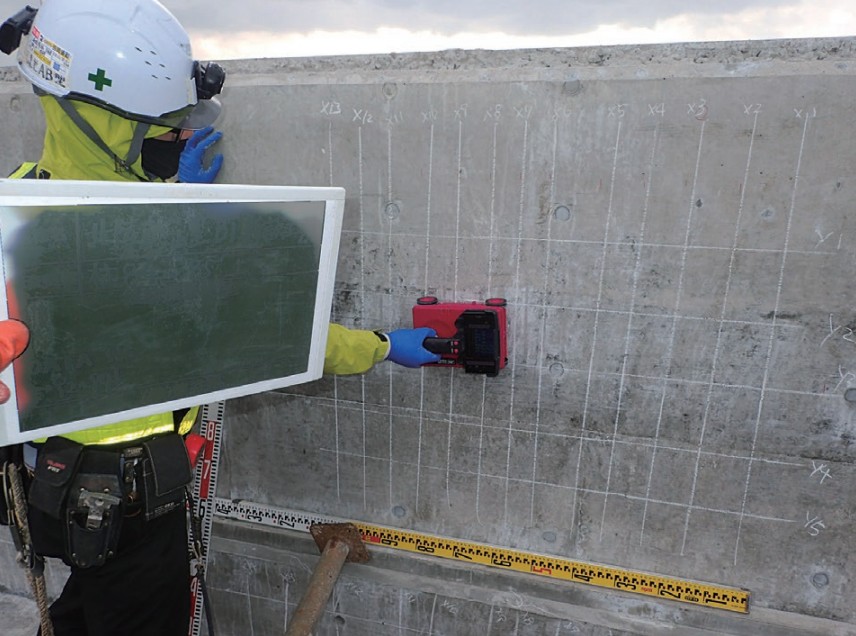

●電磁波レーダー法
鉄筋ピッチと被りを確認

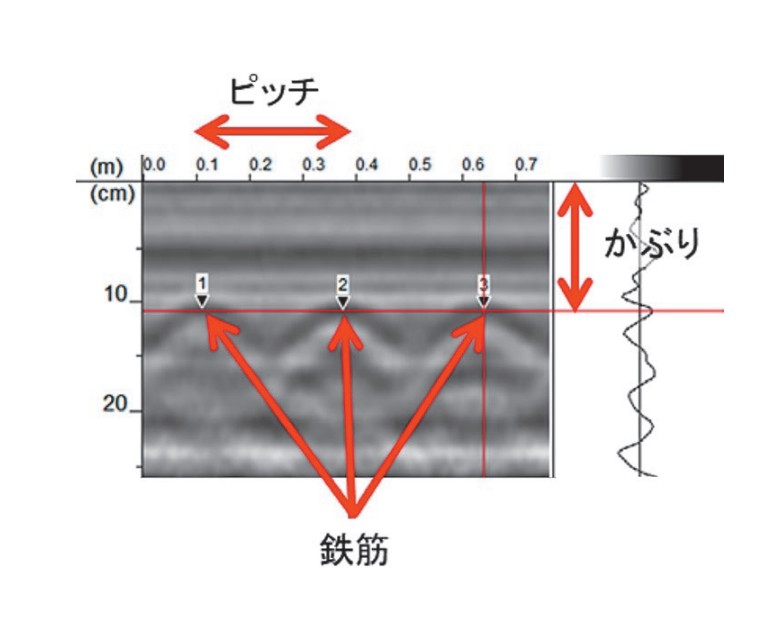

●電磁波レーダー法の解析
波形が鉄筋を示す。ピッチ、かぶりを確認

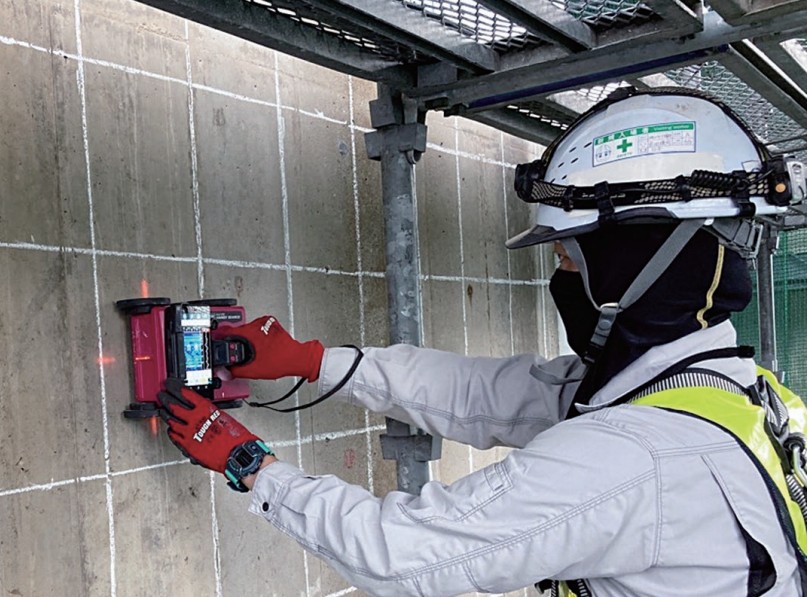

●電磁波レーダー法
鉄筋ピッチとかぶりを確認

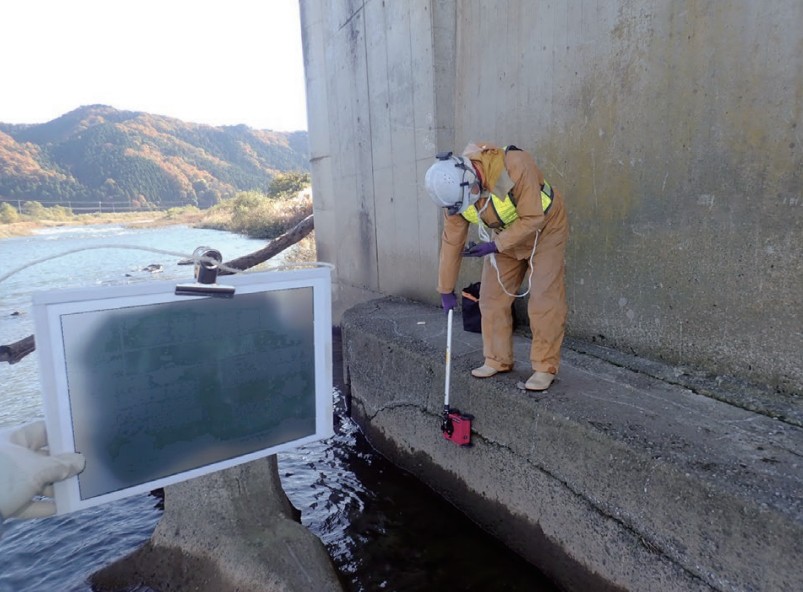

●電磁波レーダー法
延長棒で手が届かない範囲を探査

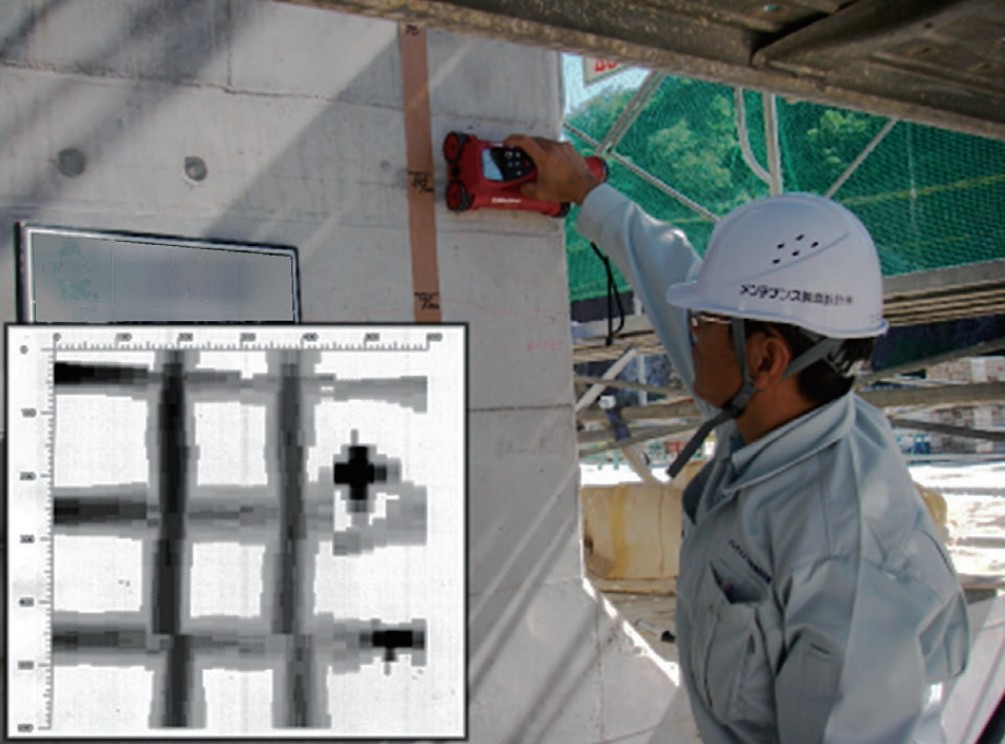

●電磁誘導法
鉄筋ピッチとかぶりを確認

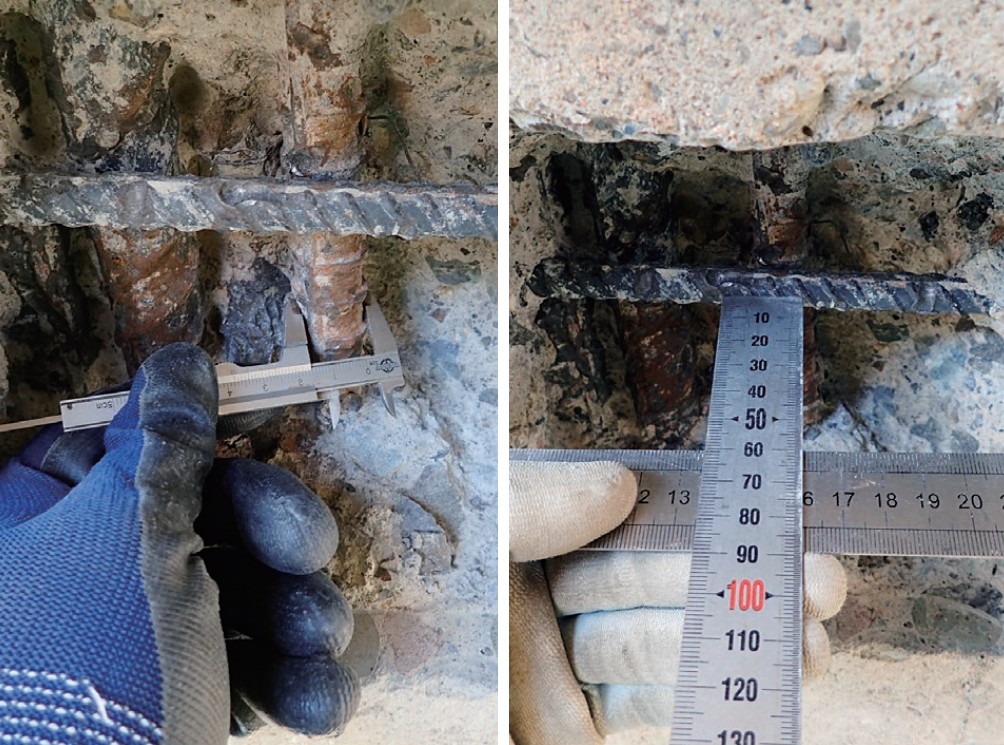

●はつり調査
鉄筋径とかぶりを確認
