概要
❶ドリル法
ドリルでコンクリートに穴を開け、その削孔粉をフェノールフタレイン溶液を染み込ませたろ紙で受けて中性化深さを測定します。簡易な方法であり、スクリーニングや定期で使用します。ただし。他の方法に比べて精度が劣ります。
❷コア法
コンクリートコアを採取し、その割裂面や切断面にフェノールフタレイン溶液を噴霧して中性化深さを測定します。試験機関で試験を行うため、正確です。
❸はつり法
コンクリートをはつり、そのはつり面にフェノールフタレイン溶液を噴霧して中性化深さを測定します。鉄筋もはつり出すため、腐食状態の検証も可能です。

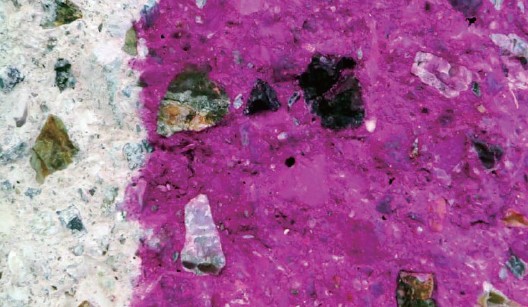

←中性化部分は無色のまま / 未中性化部分は赤紫色に呈色→
中性化残り(鉄筋かぶり-中性化深さ)が10mm以下になると鉄筋が腐食し易い状態となります。なお、鉄筋腐食は酸化還元反応であるので、水分と酸素も環境要因になります。
調査事例

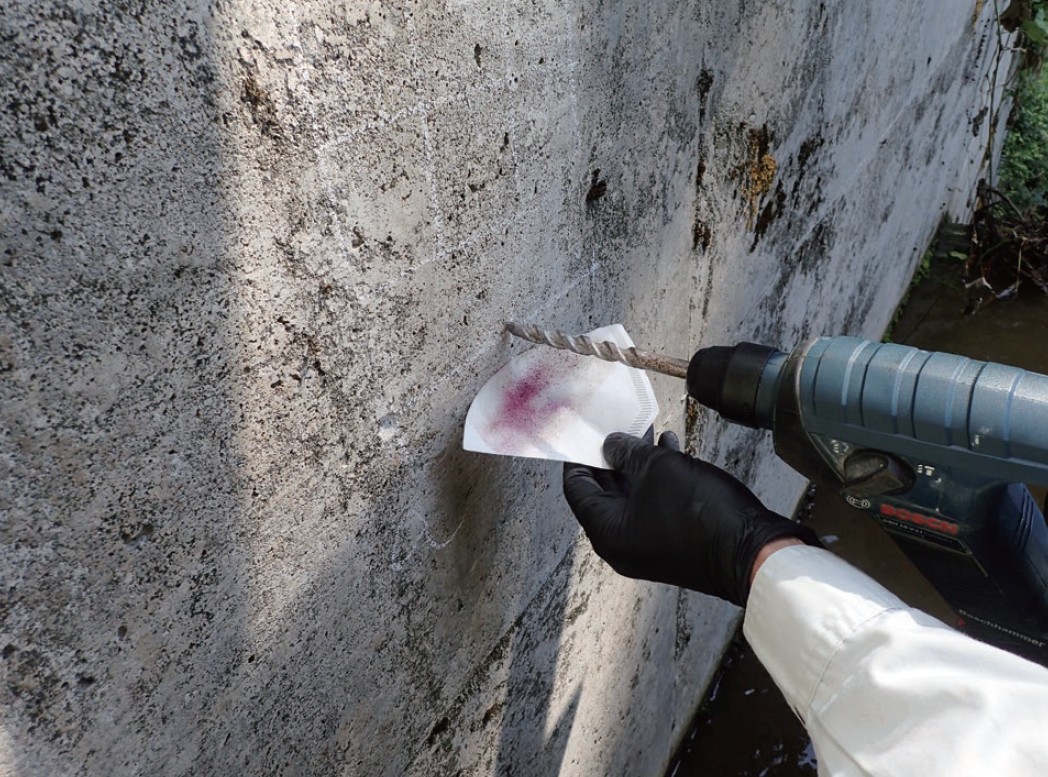

●ドリル法
ドリル粉を試薬を浸み込ませたろ紙に落とし、呈色を確認

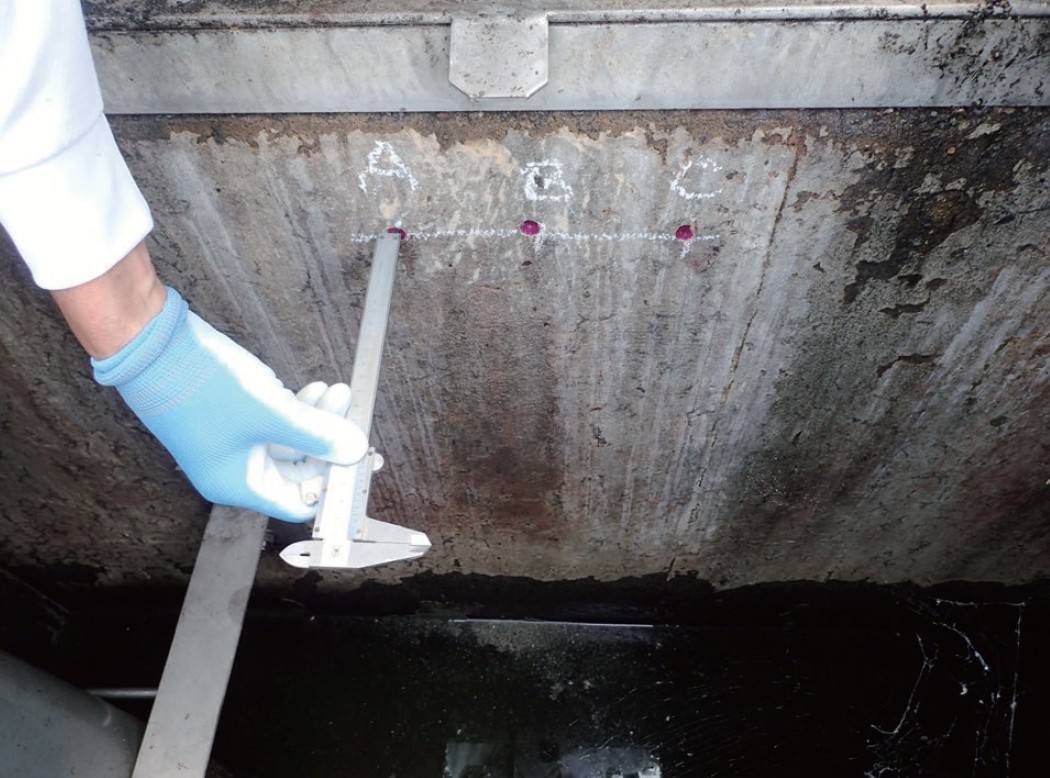

●ドリル法
ノギスにより削孔深さを測定、中性化深さは3点の平均値

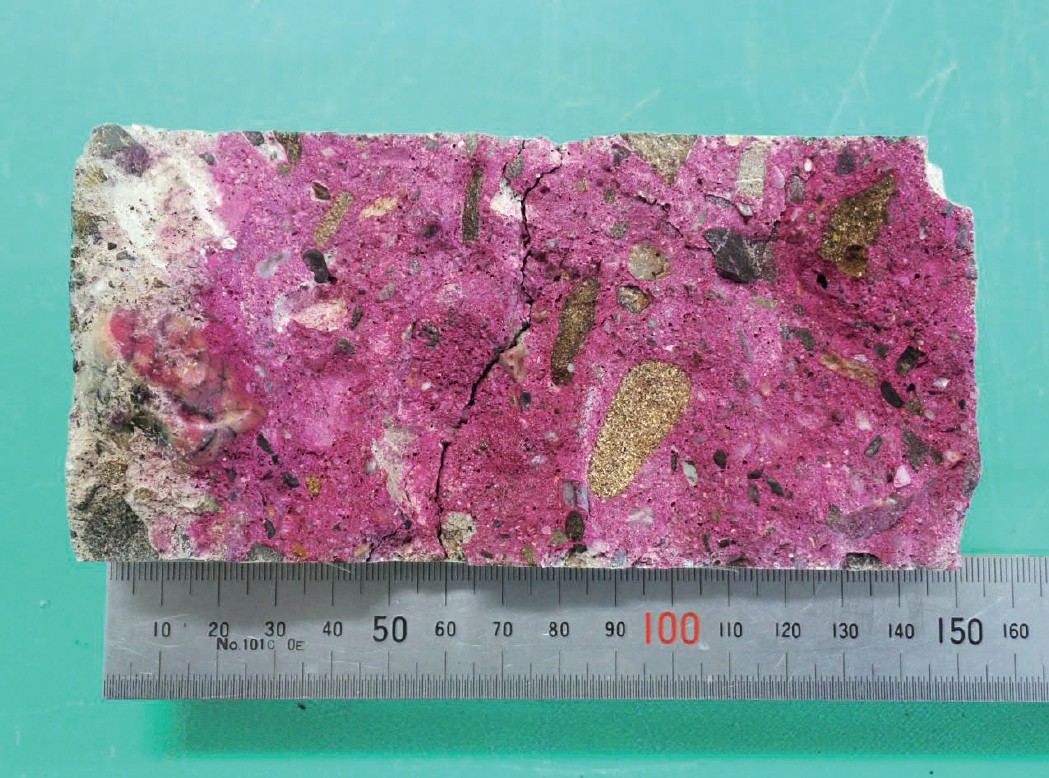

●コア法
中性化深さの確認

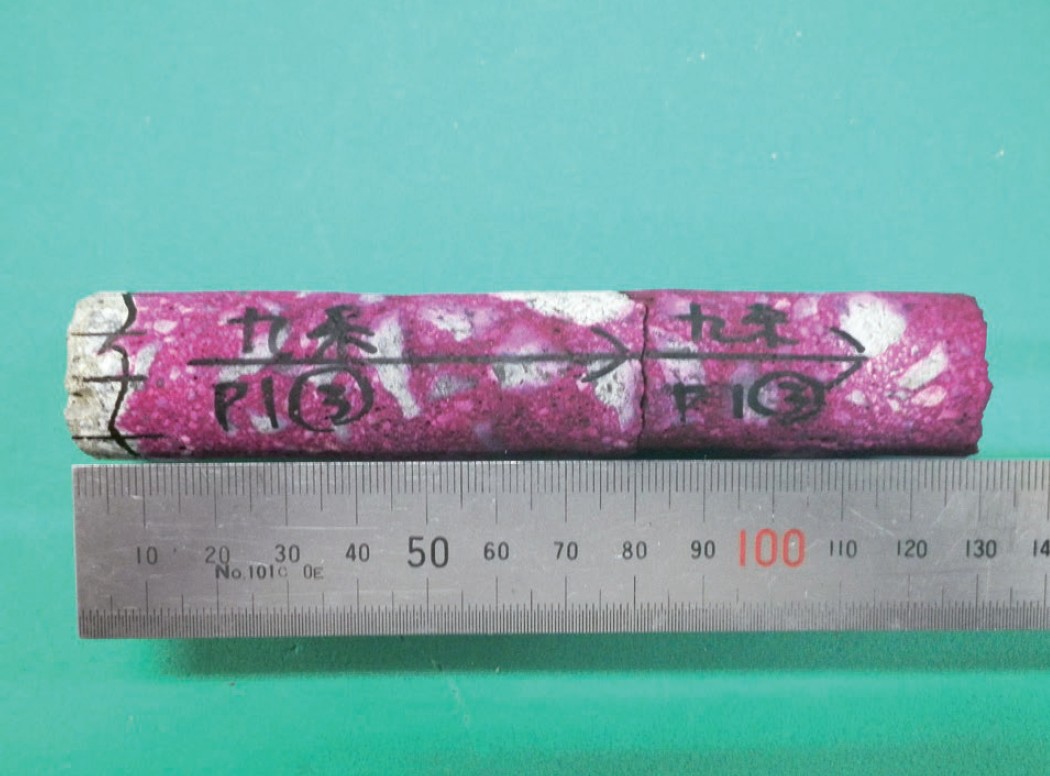

●コア法(ソフトコア)
中性化深さの確認

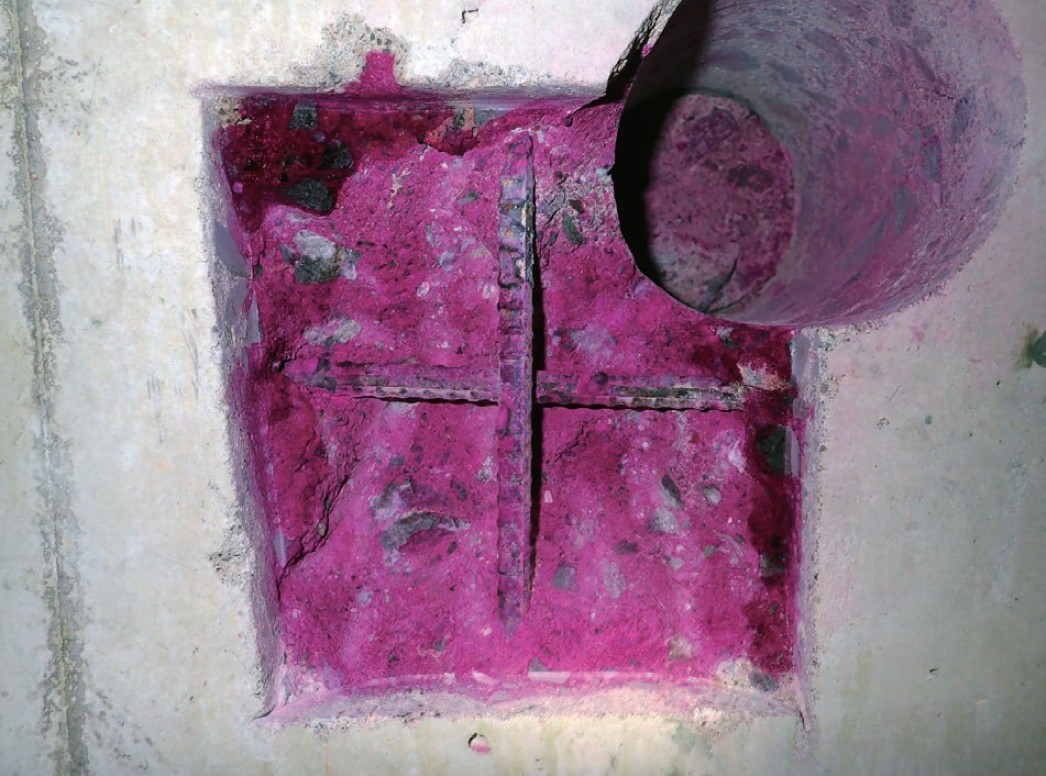

●はつり法
中性化は軽微であり、鉄筋は健全

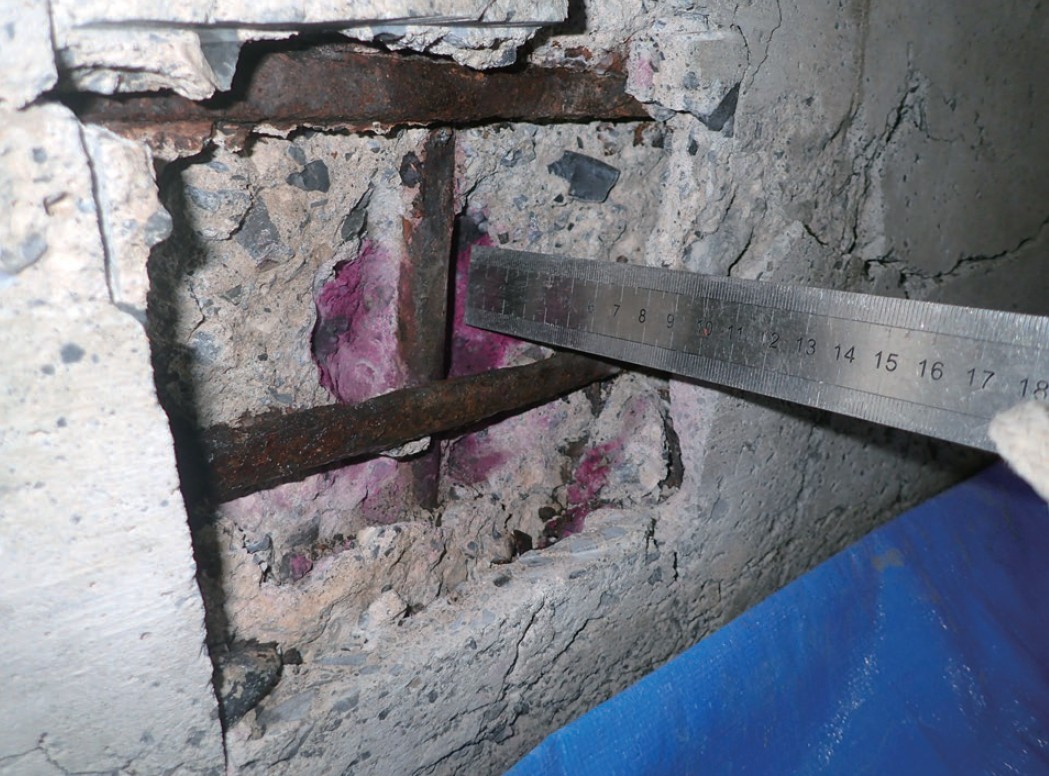

●はつり法
中性化が進行し、鉄筋が腐食している
