❶ 現場対応が可能

使用する機械は、簡易な搬送用台車「ポチ」と爪ジャッキおよびバックホウや電動チルホールだけで、特殊な機械は不要なため、現場条件の変化に対応できます。

❷ 施工性を考慮

カーブに合わせて搬送用台車「ポチ」を横引くことにより、曲線状に製品を据え付けることができます。また、バックホウや電動チルローラーなどを駆動力にすれば、長距離でも製品を横引くことができます。

❸ 省力化施工が可能

特殊な専用施工機械を必要とせず、施工が簡単に行えるため、工事費の低コスト化が可能です。また、製品質量により大きな駆動力が必要ない場合は、人力でも横引くことができます。

❹ 用途

下水道・河川水路・貯留槽等の函体で狭隘な場所・覆工桁下の道路横断・橋梁下の横断等に対応できます。

● 適用範囲・施工条件

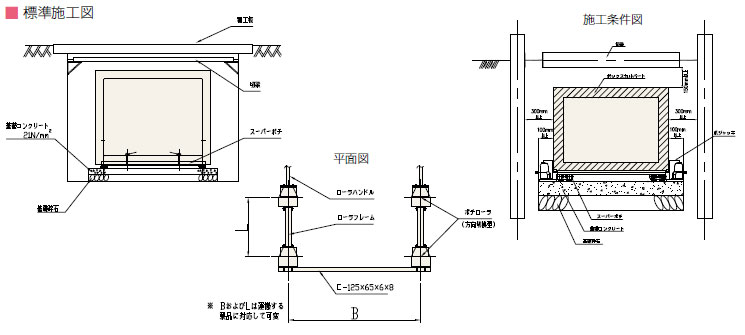

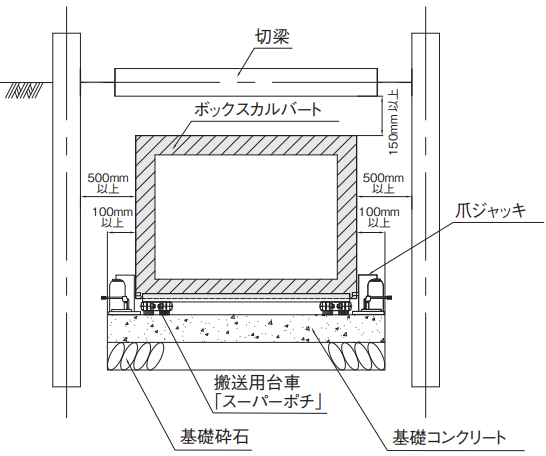

● 標準施工図

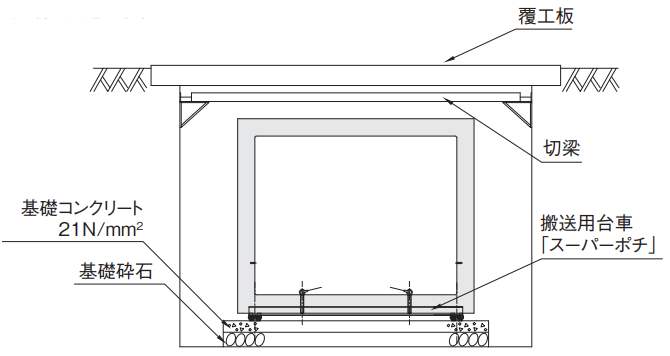

● 施工条件図

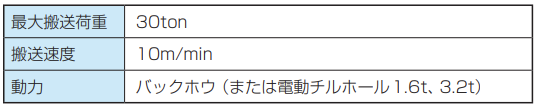

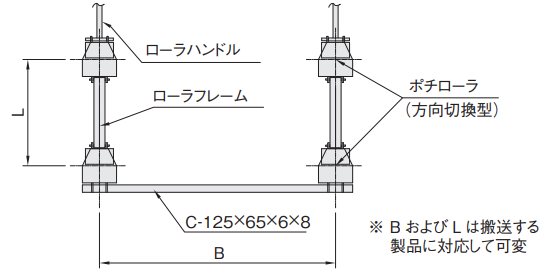

● 搬送用台車「スーパーポチ」詳細図

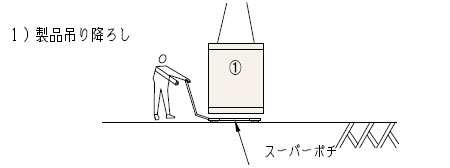

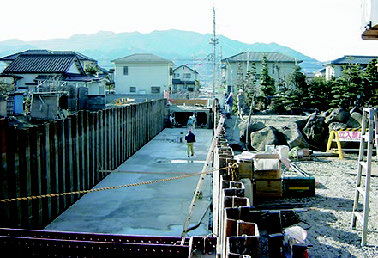

①基礎状況

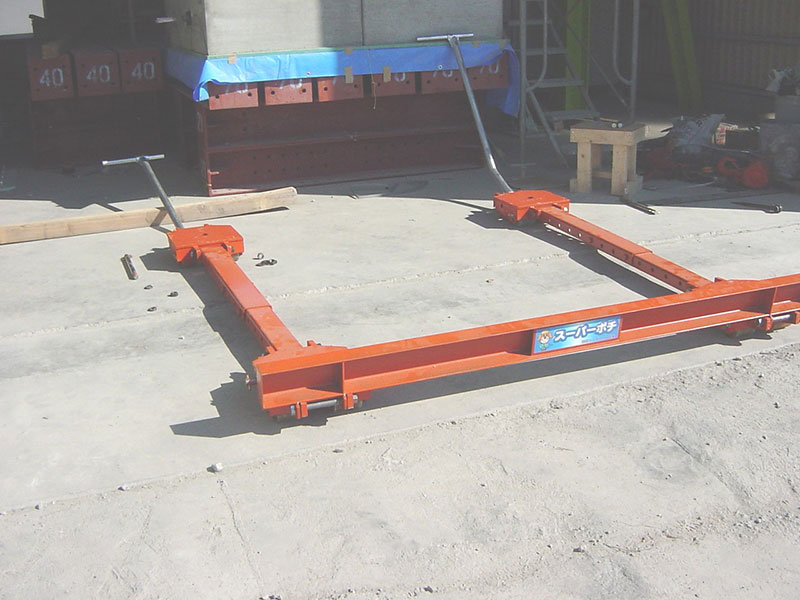

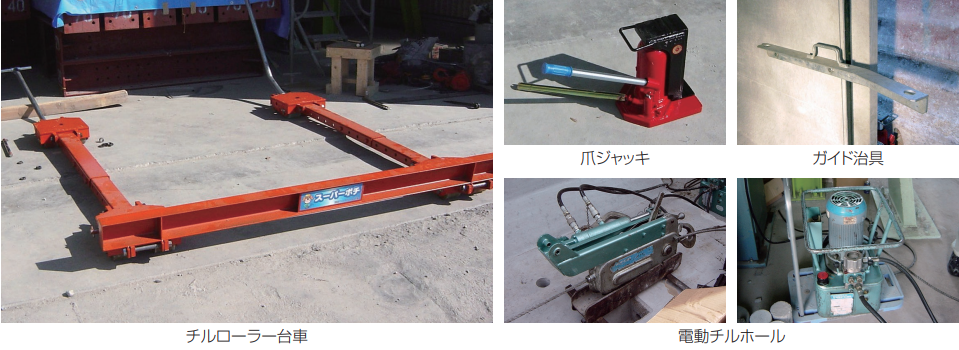

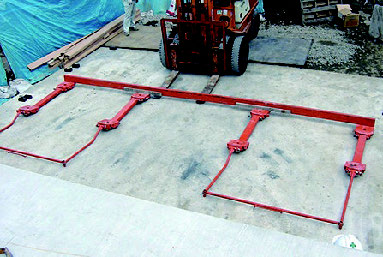

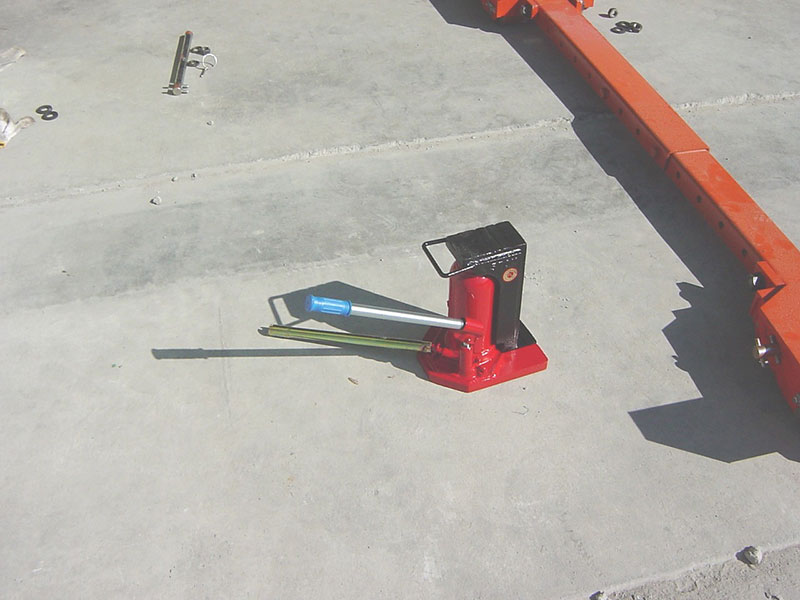

②「ポチ」セット

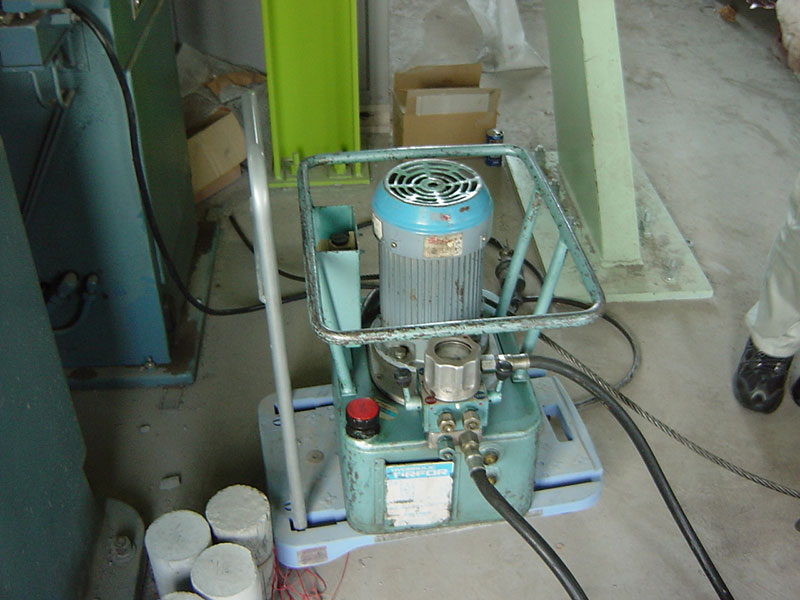

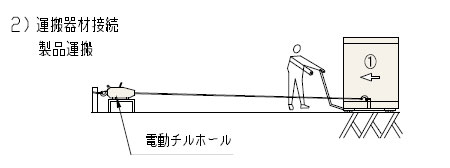

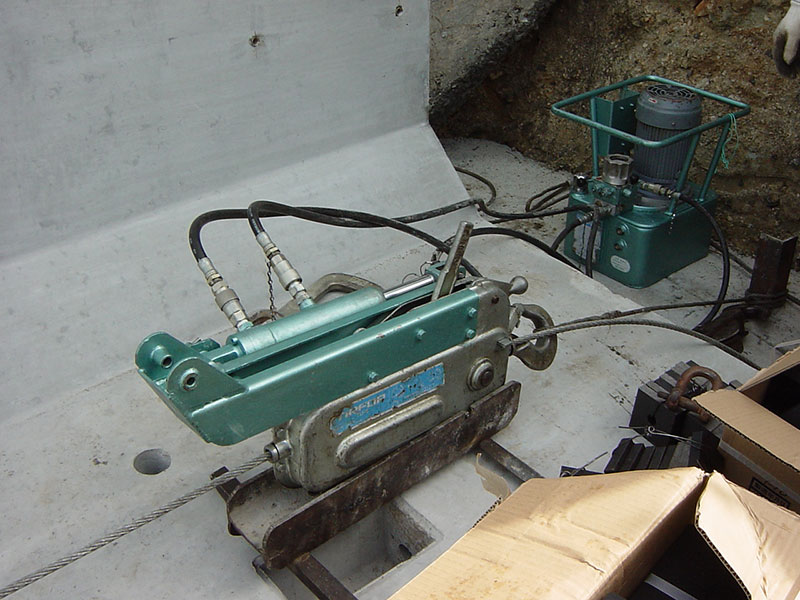

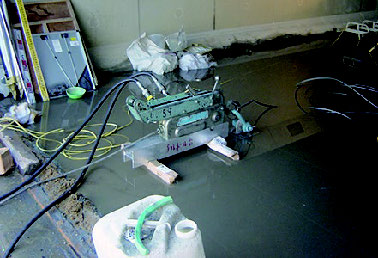

③電動チルホールセット

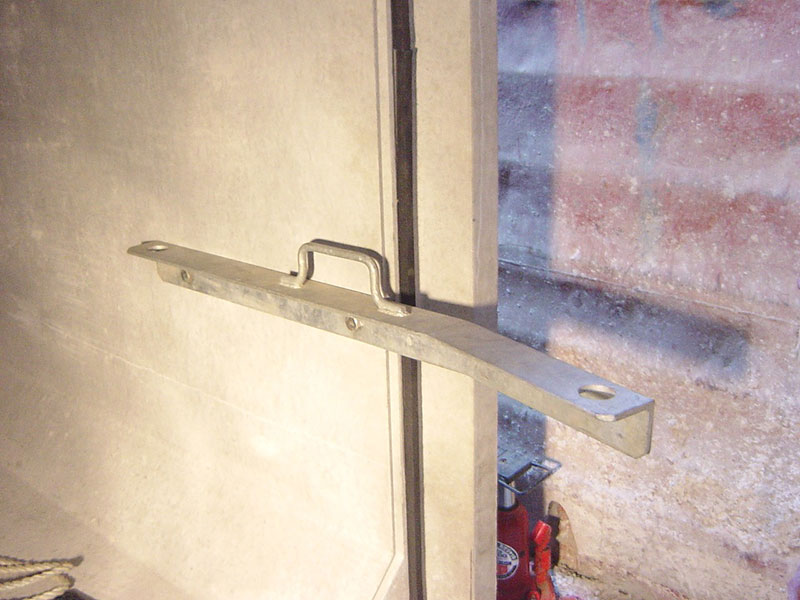

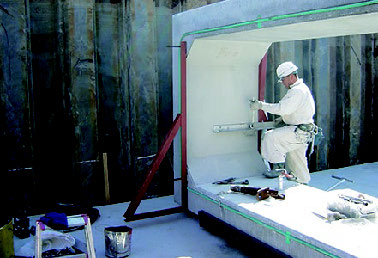

④転倒防止装置、ガイド治具セット

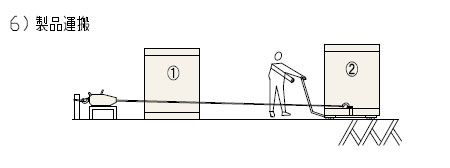

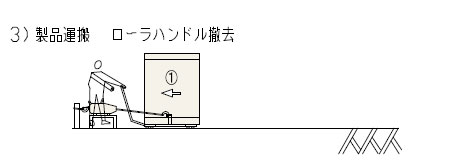

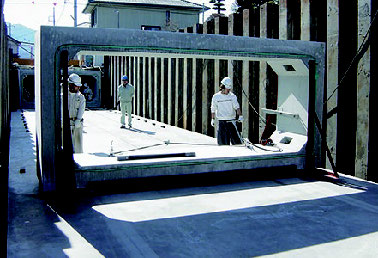

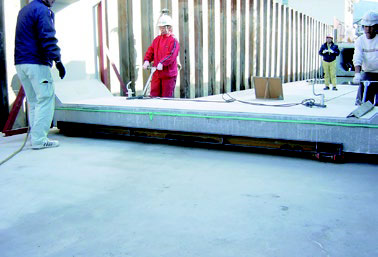

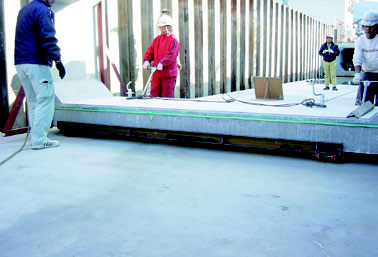

⑤横引き状況（1）

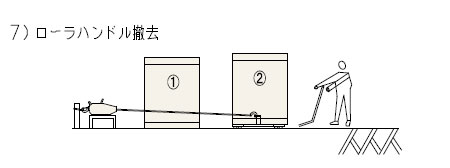

⑥横引き状況（2）

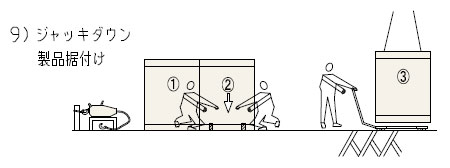

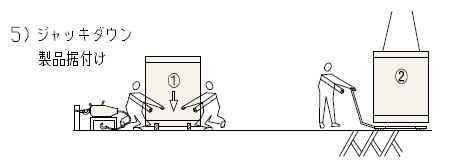

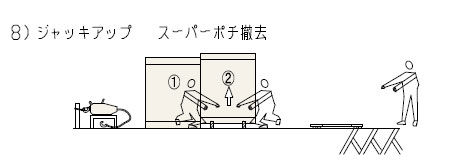

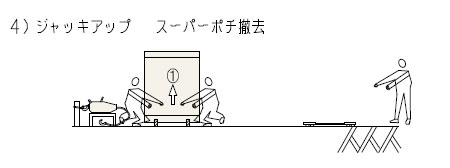

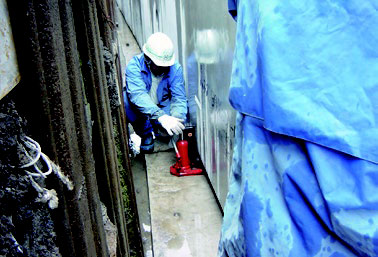

⑦ジャッキ操作状況

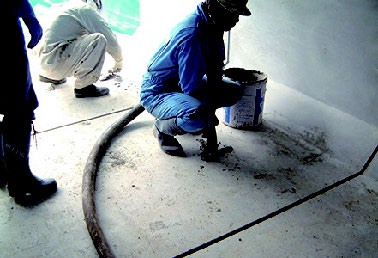

⑧モルタル充填状況（1）

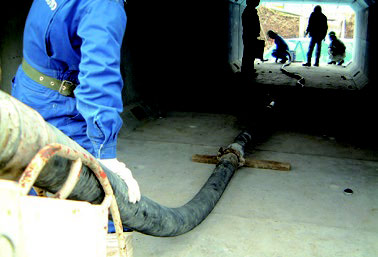

⑨モルタル充填状況（2）

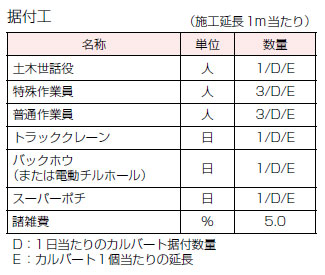

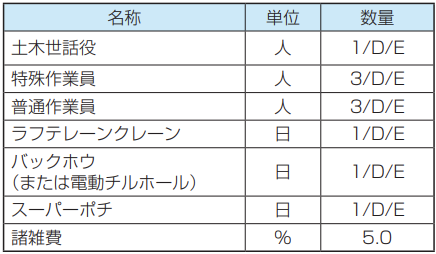

据付工

（施工延長1m当たり）

D：1日当たりのカルバート据付数量

E：カルバート1個当たりの延長

※1 左記の歩掛には掘削、埋め戻し等の土工および基礎コンクリートは含んでいません。なお、充填モルタルは別途必要量計上願います。

※2 据付日数は製品の全体数量を1日当たりの据付数量で割って算出します。なお、据付日数は端数切り上げとします。

※3 ラフテレーンクレーンおよびバックホウ（または電動チルホール）はリースを標準とします。なお、回送費は別途計上願います。

※4 スーパーポチは損料を計上します。

※5 諸雑費はレバーブロック等の損料で、労務費、ラフテレーンクレーン、バックホウ（または電動チルホール）のリース料及びスーパーポチ（含む爪ジャッキ）の損料の合計額に左表の率を乗じた金額を計上します。

※6 横引きの動力は、バックホウ（または電動チルホール）を標準としますが、現場条件によりフォークリフトも可能です。

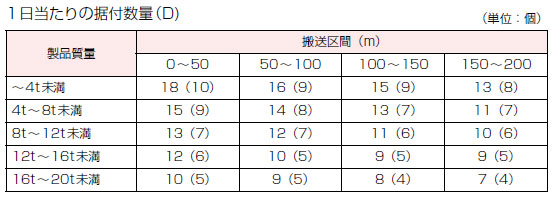

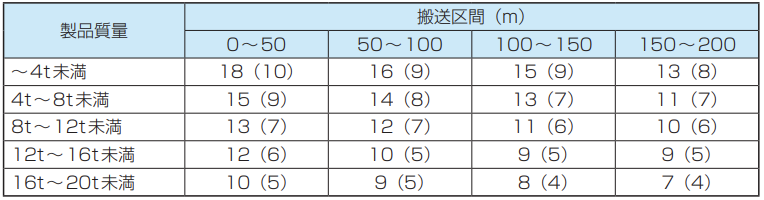

1日当たりの据付数量（D)

（単位：個）

※1 左記の据付数量は搬送区間がほぼ直線の場合を想定していま す。

※2 搬送区間と製品の施工区間が同一でない場合は別途見積とな ります。

※3 （　）は施工延長方向PC鋼材による縦締めがある場合の歩掛 になります。

※4 2分割上下締めがある場合は別途見積になります。

※5 施工延長が200mを超える場合は別途見積いたします。

※6 充填モルタル工は含みません。
