特長
❶ 騒音・振動が少ない
シールド機の推進には油圧ジャッキを使用するため、矢板、 杭打ち等の作業時に伴うような騒音・振動を抑えます。
❷ 軟弱地盤・帯水層での施工が可能
シールド機は底版、止水ゲート（隔壁）を有しており、軟 弱地盤・帯水層においても安全に作業することが出来ます。 また、瞬結性グラウト材を即時充填することにより周辺地盤 への影響を少なくすることができます。
❸ 曲線施工が可能
シールド機長は短く中折れ構造で、フロント部は完全に独 立しているため、曲線施工が可能です。シールド機長は短 く中折れ構造で、フロント部は完全に独立しており、曲線施 工が可能です。
❹ 施工幅が小さい
施工幅は設置函体の外幅＋400mm程度で、進行方向に ついても函体設置後、速やかに埋め戻すため占有幅を小さ くできます。
❺ 既設水路の改修施工が可能
シールド機上に掘削重機が搭載できることから既設水路の 改修施工が可能です。また、降雨による満水時はシールド 機内の排水ゲートを開放し通水が可能です。
❻ シールド機上部の開放が可能
シールド機上に覆工板を設置することにより、作業時間外 は開放が可能。また、長期にわたりシールド機を地中に残 置可能です。
❼ 地下埋設物の下を通過可能
シールド機は脱着可能なボルト結合構造であるため、障 害物の有無によってシールド機の高さを変えることが可能 です。
❽ 用途
上下水道の管渠埋設・管渠による雨水貯留管埋設・雨水排 水渠埋設・河川水路 等の施工。
① 狭隘な箇所、上空に制限がある場所
② 地下水位の高い場所、軟弱地盤、帯水層でも施工可能
③ 急曲線部施工が必要な場所
種類

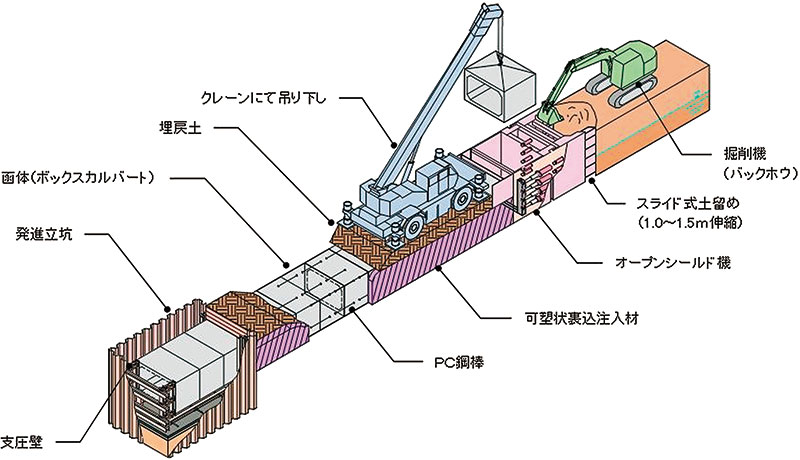

施工手順

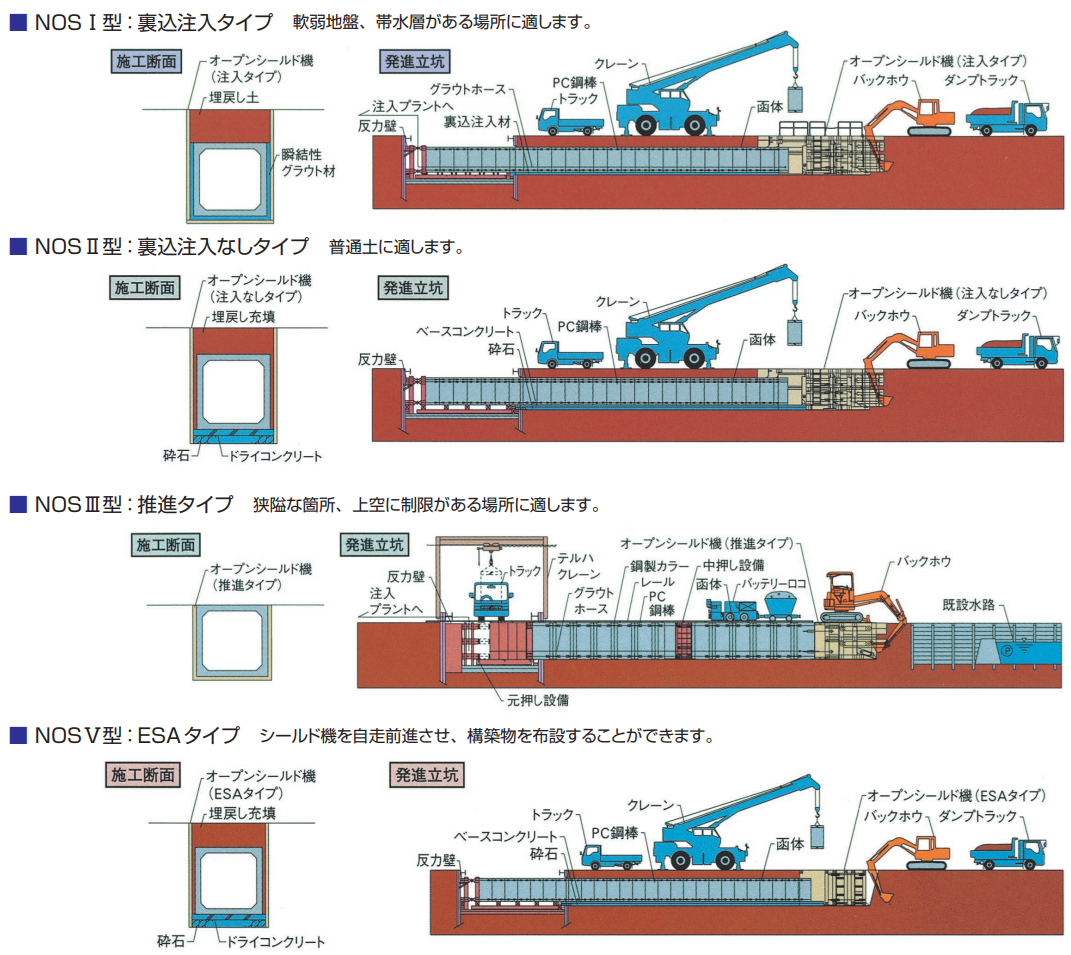

🔳NOSⅠ型：裏込注入タイプ

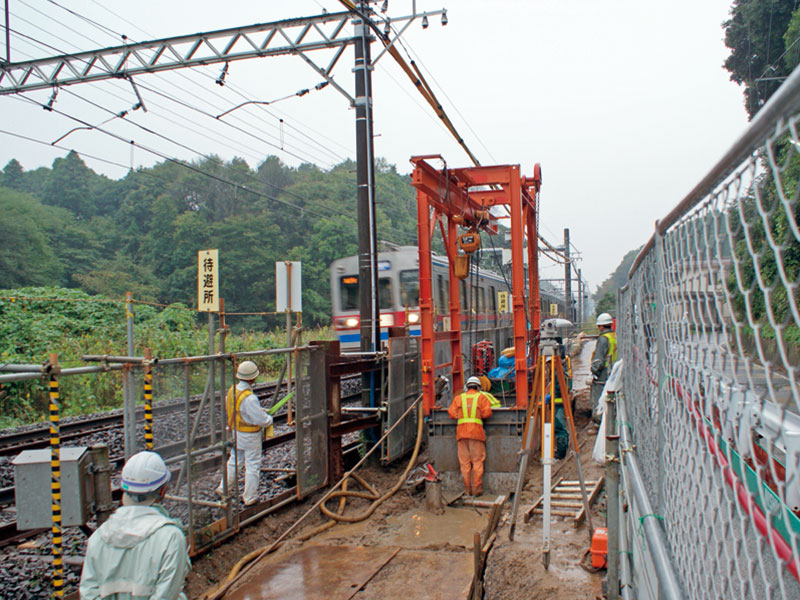

シールド機 全景

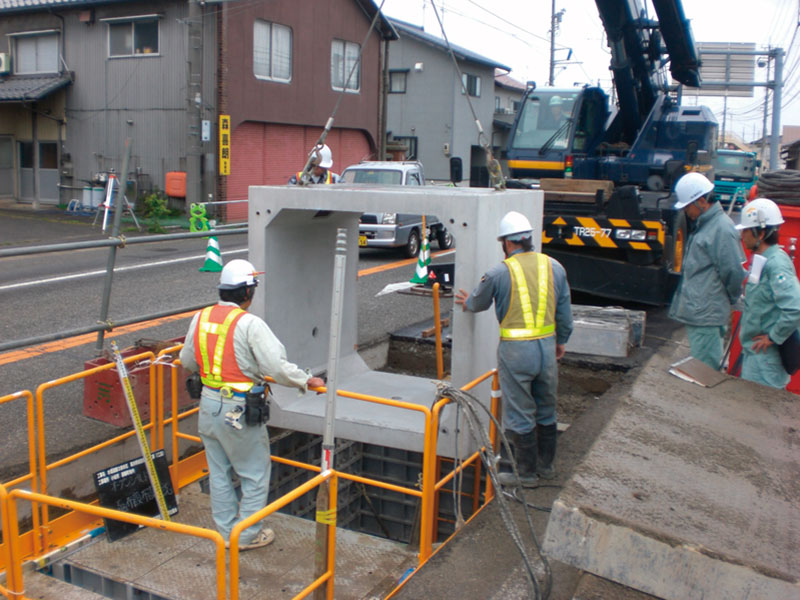

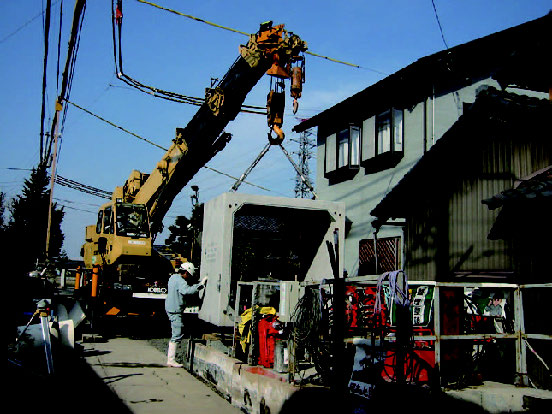

テール部に函体設置

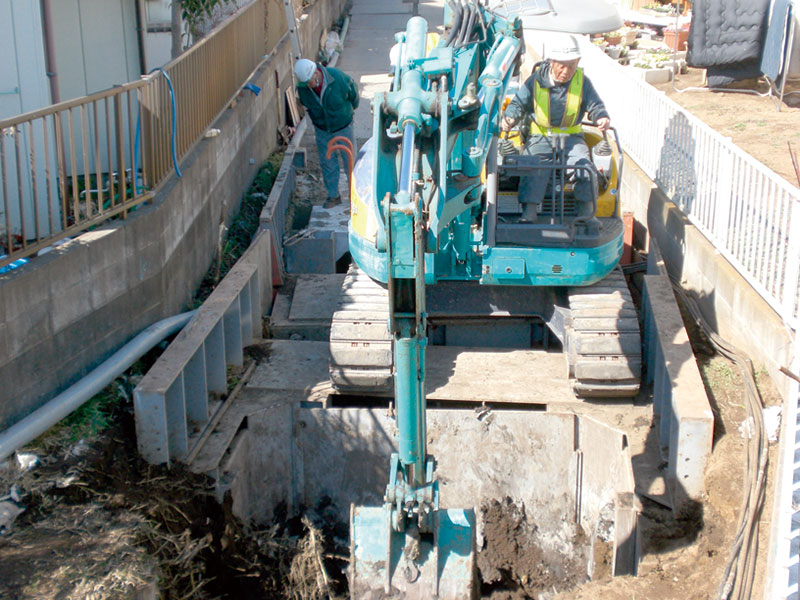

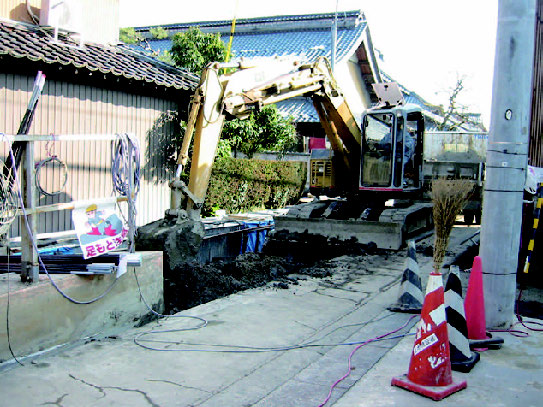

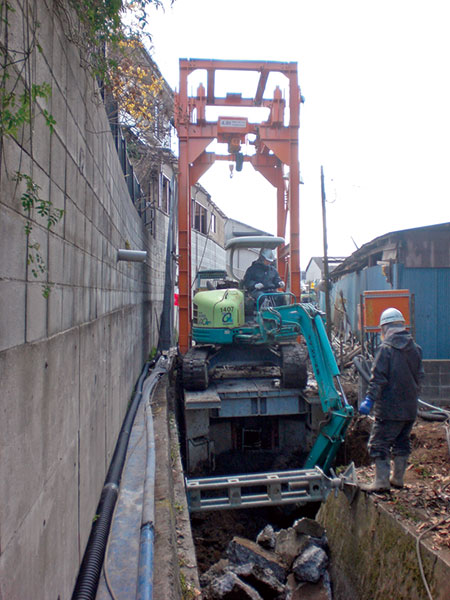

フロント部掘削

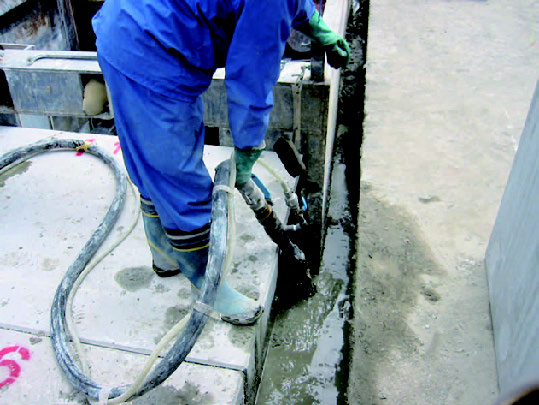

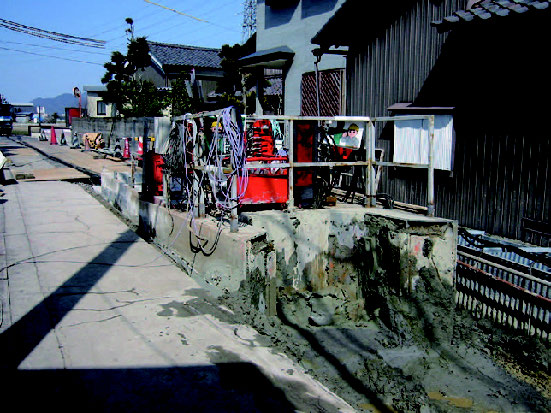

裏込め注入

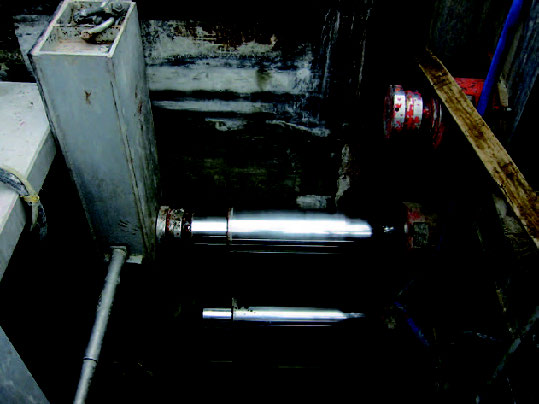

シールド機推進

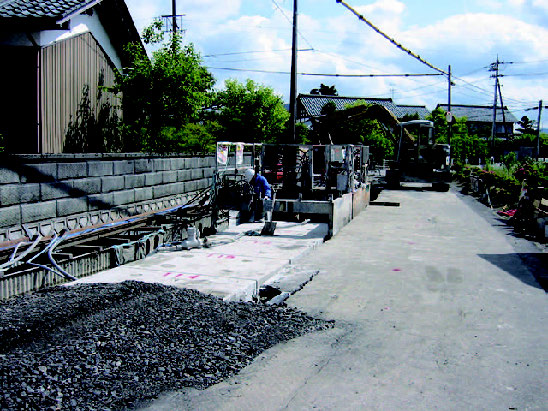

後部埋め戻し
