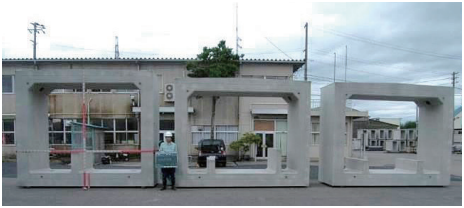

特長
❶ 高い安全性
「鉄道構造物等設計標準・同解説」に準拠して設計しておりますので、安心してご利用いただけます。
❷ 大幅な工期短縮
施工は現場打ちと比べ工期や品質が天候に左右されず、かつ簡単に行うことができます。
❸ 異型製品対応
形状寸法など、現場に応じた対応が可能です。
『軌道下ボックスカルバート』は、国土交通省鉄道局監修『鉄道構造物等設計 標準・同解説』に準拠しています。
設計条件と形状

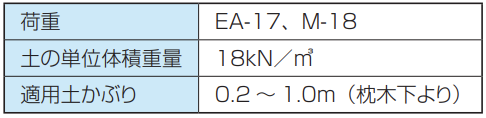

● 設計条件

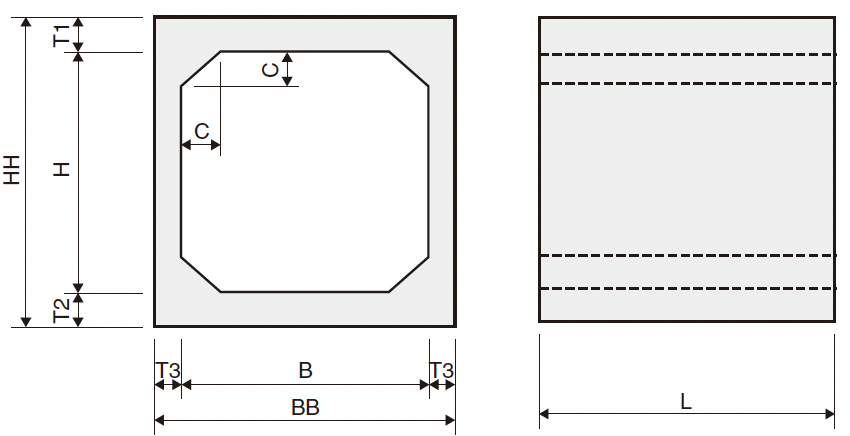

● 形状

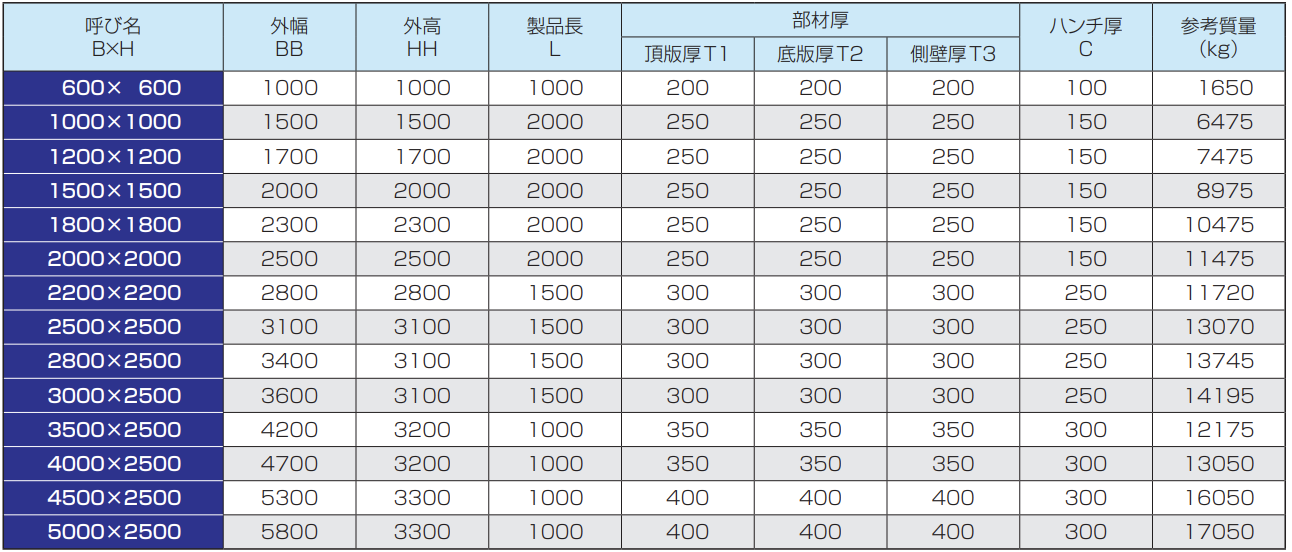

標準規格
（単位：mm）
※1設計には土質条件や設計荷重などの情報が必要です。
※2斜角製品や大断面の分割制作も可能です。 上記標準規格以外はお問い合せください。
施⼯事例

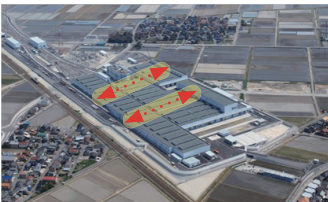

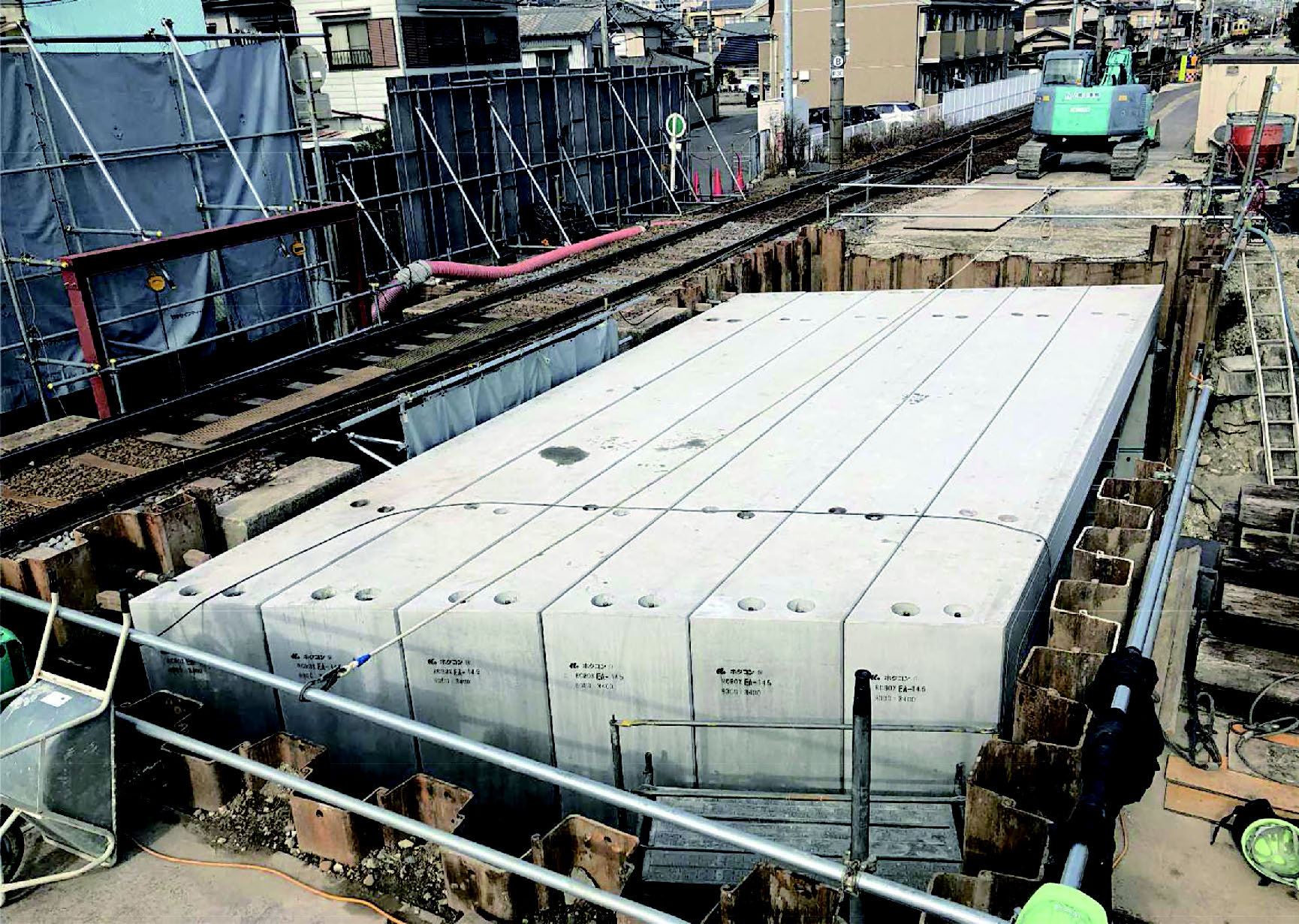

● 新幹線車両所敷地下を横断する排水路（幅3600×高2700他３断面）（設計荷重P-16）

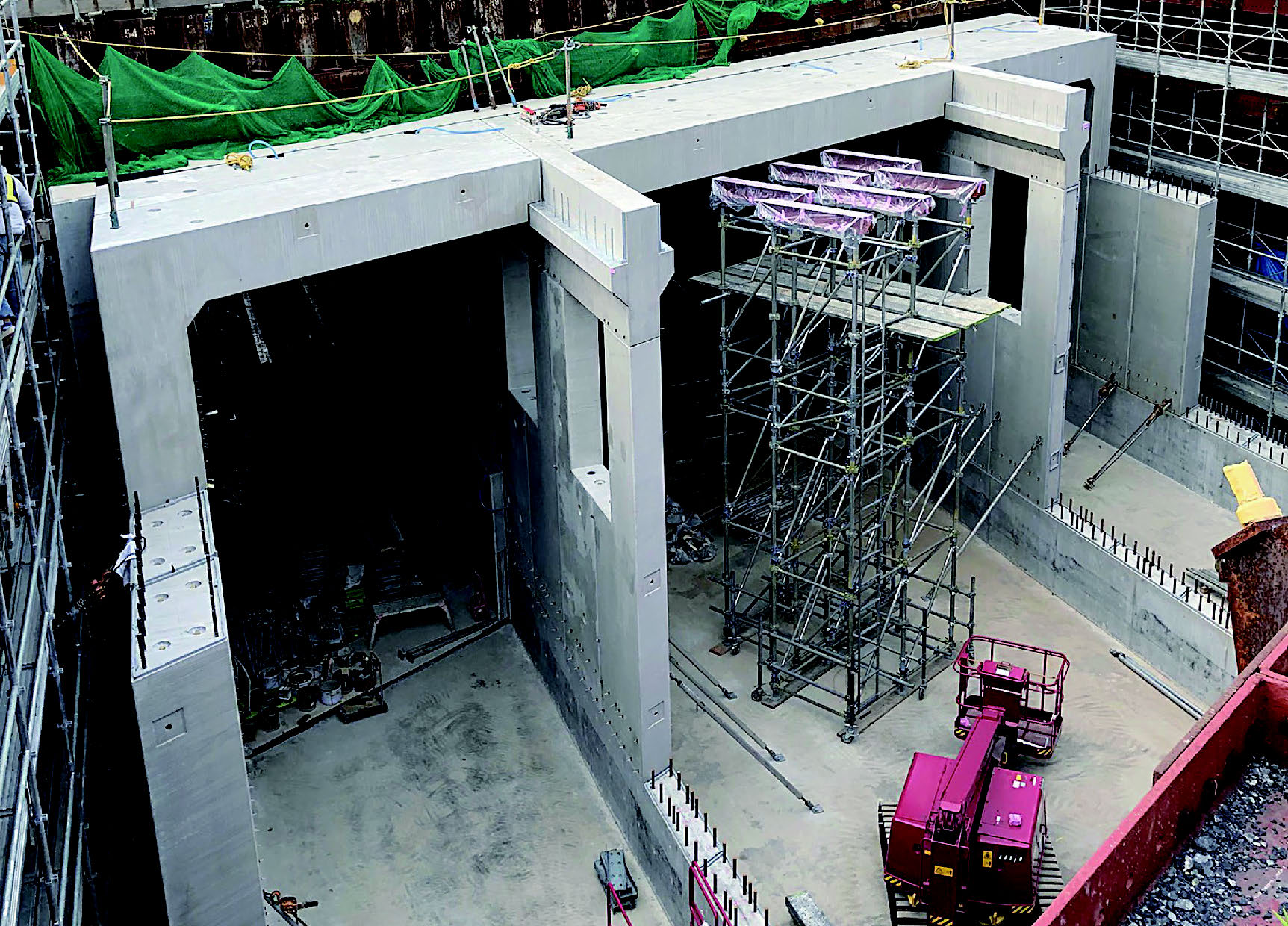

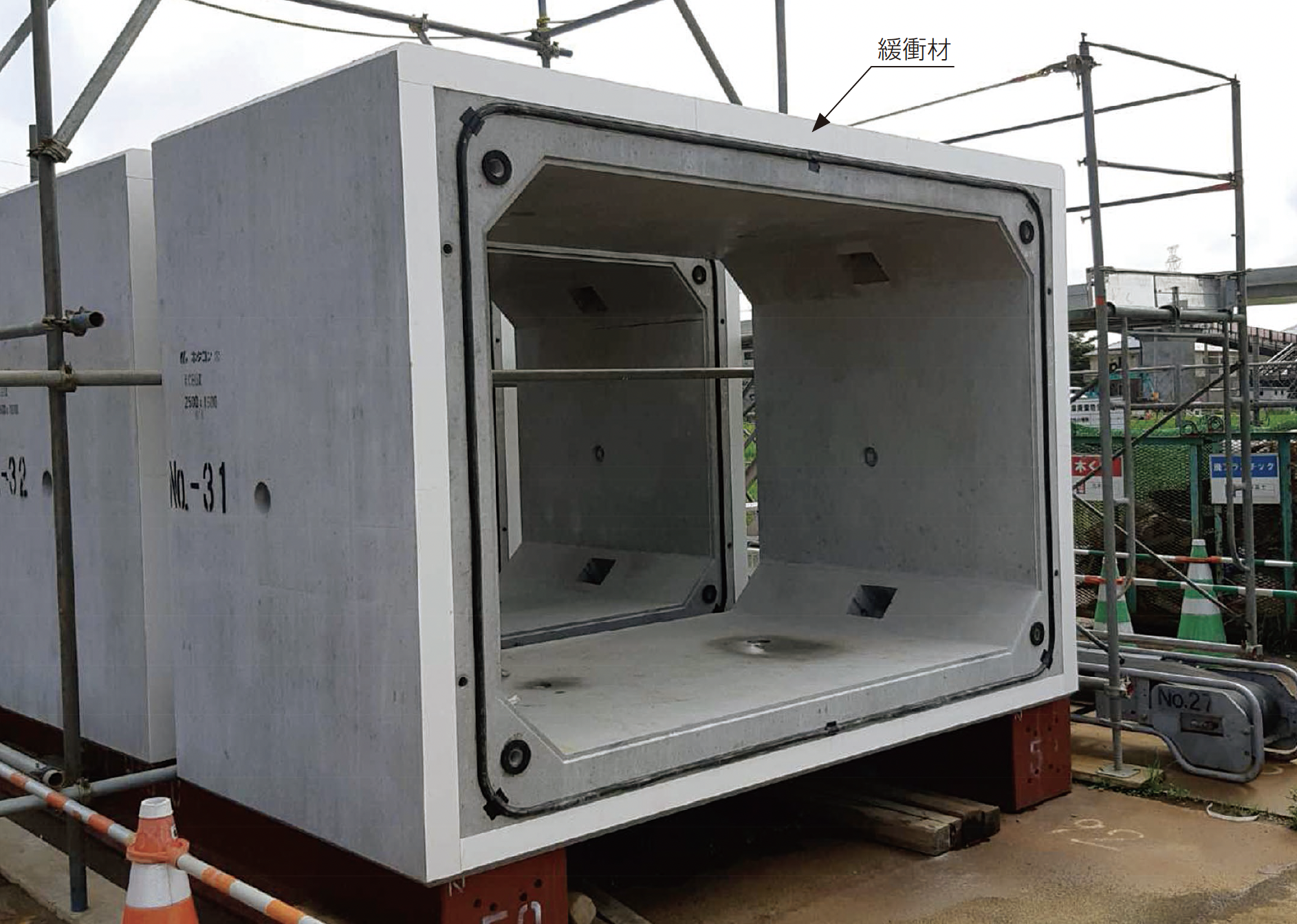

プレキャスト隔壁（底版部材と一体化）
敷地下を横断する排水路

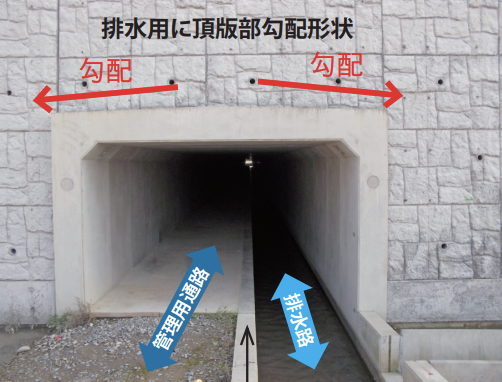

隔壁は任意の形状・位置に対応

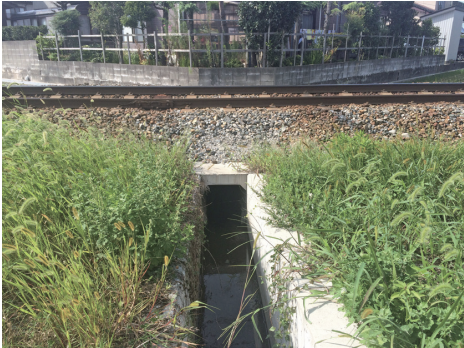

● 排水路の改修 （幅500×高500）
軌道下に、終電から始発までの間で施工

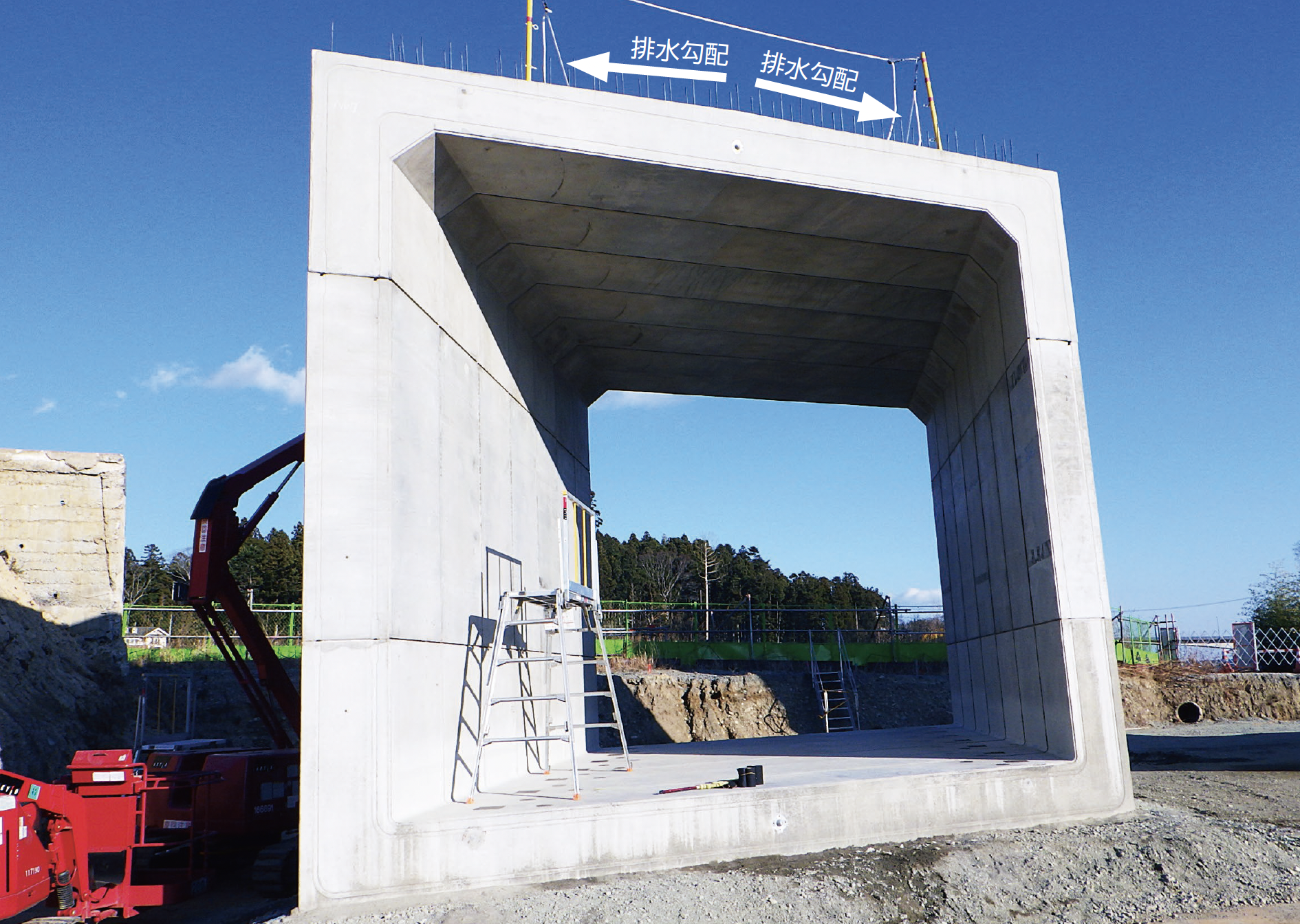

● 斜角2分割製品
（幅8000×高3400 斜角度70°）
● 斜角4分割製品
（幅5400×高5370 斜角度61°）
● 斜角9分割3連製品
（幅（4000＋7500＋4000）×高6800 斜角度62°）
● COMPASS工法用製品
（幅2500×高1600）
