特長
❶ 優れた経済性
製品の用途により、HSモルタルの種類を選択することがで きるため、過剰な設計を防止できます。鋼繊維補強のHSモ ルタルS12については、「超高強度繊維補強コンクリートの 設計・施工指針（案）」に準じたひび割れ発生強度（曲げ許容 応力度）と引張軟化特性を確保しつつ、圧縮強度を低減して 経済性を追求しました。
❷ 高い現場加工性

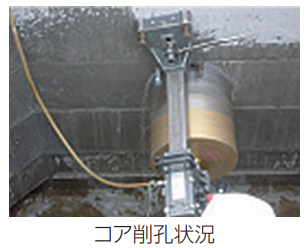

製品を無筋構造とする ことができるため、現場 での切断、削孔等の加工 が容易にできます。
❸ 軽量化の実現
高強度なため、部材の薄肉軽量化が可能になります。
❹ 様々な用途に使用可能

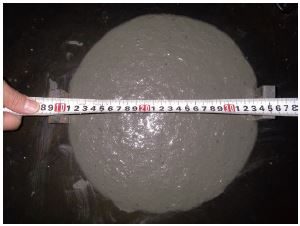

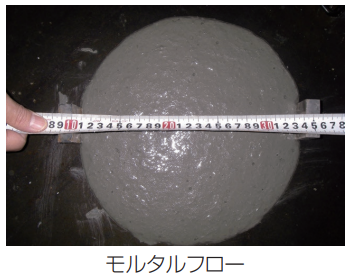

高い流動性を有しているため、細かな模様を有する意匠性 材料の製作も可能です。
種類

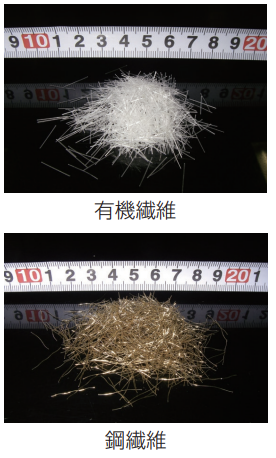

専用無機系プレミックス材と補強繊維の組合せにより３種類のモルタルがあります。 製品用途・使用条件により、使い分けができます。

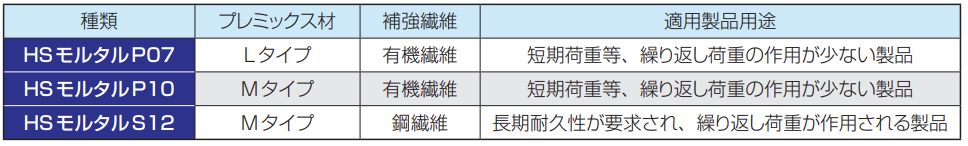

● HSモルタルの種類
仕様

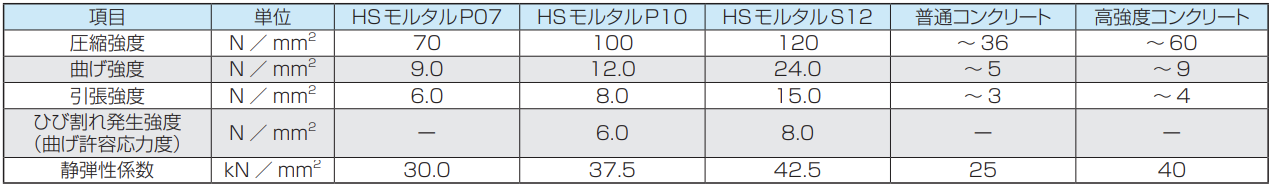

● 強度特性比較（設計値）
※強度特性は、所定の養生完了後の設計値です。
実験
● 中性化深さ
HSモルタルS12の中性化深さは113週（100年経過相当）で0mmとなっており、内部の鋼繊維の発錆に影響を与えません。
※中性化深さの試験は JIS A 1152,1153に準拠
● 収縮量
HSモルタルS12の所定養生完了後の収縮量は、250μ以下で、普通コンクリートの約3分の1の収縮量となっております。
● 引張軟化度

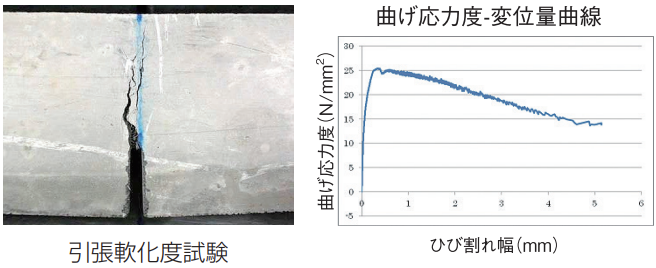

HSモルタルS12において、部材厚2/3の切りこみを入れた曲げ試験体を作成し、変位量を測定しながら曲げ試験を実施しました。最大応力度25.4N/mm2で、ひび割れ幅0.92mmまで応力度24N/mm2以上を保持し、ひび割れ幅5mmまで試験体が破断することなく変形しており、十分な強度・耐力・靭性が確認されました。

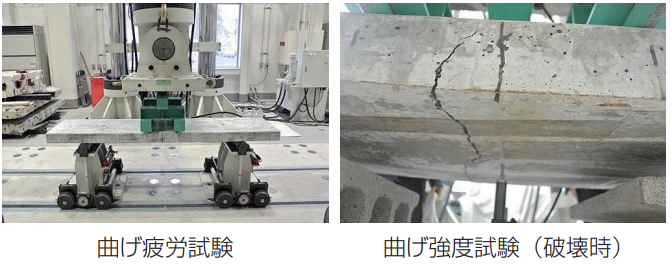

● 疲労強度
HSモルタルS12製スラブ試験体を用いて曲げ疲労試験を行い、その後、曲げ試験を実施しました。試験荷重（曲げ応力度8.0N/ mm2作用）を200万回載荷しましたが、外観に全く変状は見られず、その後の曲げ強度試験においても、初きれつ及び破壊荷重とも、疲労試験を行わない試験体と同程度の値であり、疲労試験による耐力の低下がないことが確認されました。
● 耐摩耗性

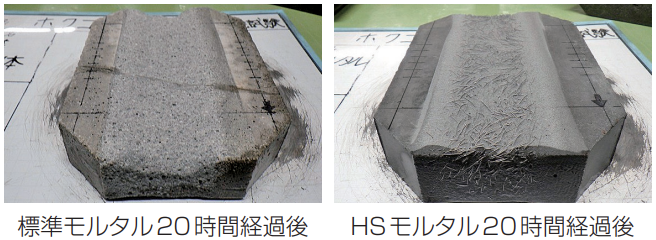

標準モルタルの2〜3倍の耐摩耗性を有しており、農業水利施設の補修・補強工事に関するマニュアル表面被覆工（パネル工法）の品質規格を大きく満足しています。
● 塩化物イオン抵抗性

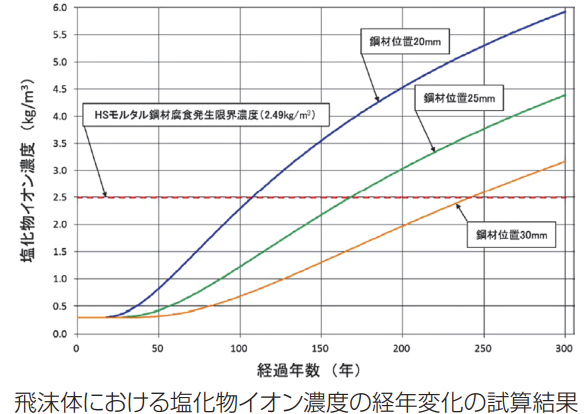

HSモルタルS12の塩化物イオン拡散係数は、W/C＝30%の普通セメントを用いたコンクリートの約1/20であり、飛沫体（コンクリート表面塩化物イオン濃度13.0kg/m3）における100年経過後の各鋼材位置（かぶり）での塩化物イオン濃度の経年変化を試算した結果、鋼材位置が20mmであっても、HSモルタルの鋼材腐食発生限界濃度（2.49kg/m3）に達するのは100年以降となることが確認されました。
