特長
❶ 最大500kJの落石エネルギーに対応可能
50kJ~500kJの落石エネルギーに対応した最適なタイプを選ぶことができます。
❷ 支柱間隔を調整し、様々な地形に配置可能
支柱間隔を5.0mから10.0mまで、1.0mずつ変えることができるため、地形に応じた配置計画が可能です。
❸ 軽量・シンプルな構造で設置が容易
シンプルな構造であり、部材が軽量なので、容易に設置・撤去を行うことができます。

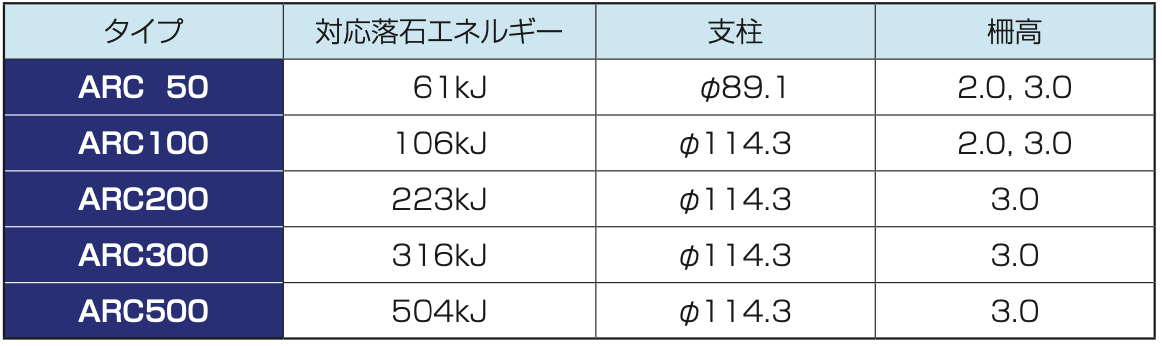

製品の種類
(単位: m)

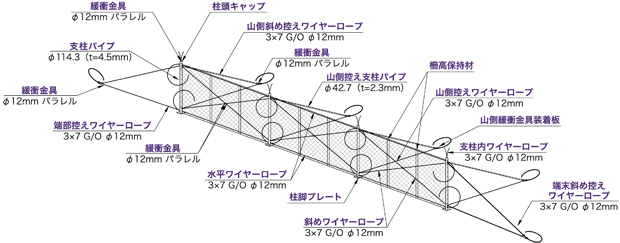

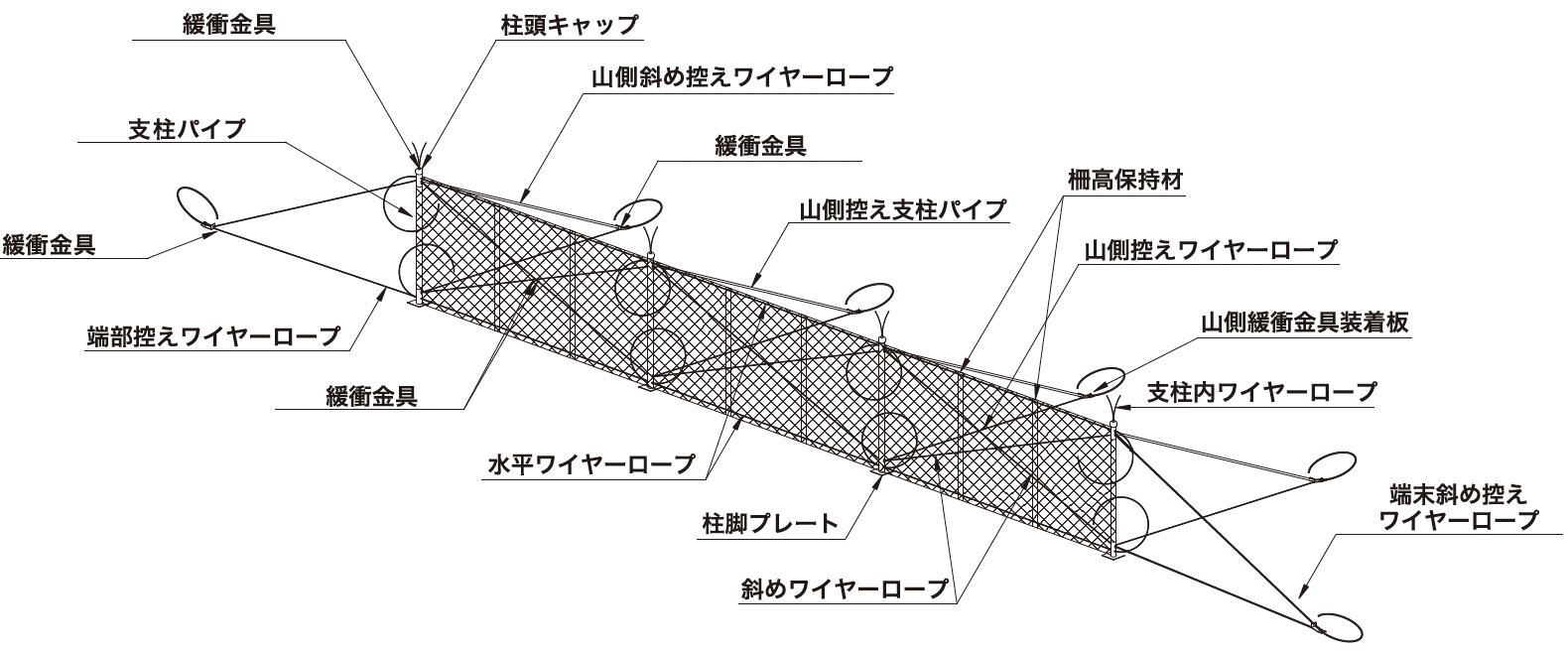

構造
実物実験
「平成29年12月発行 落石対策便覧」の性能検証条件に適合した実物実験を行いました。

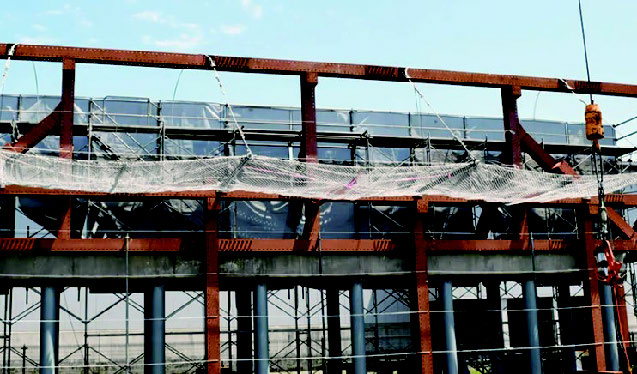

実験供試体(ARC100)
【条件】
供 試 体:実物大
スパン数:3スパン
支柱間隔:5.0m
柵 高:2.0m、3.0m
実験方法:鉛直落下式
重錘形状:多面体コンクリート
重錘落下高:32m以上
衝突速度:25m/s以上
入射角度:阻止面に垂直
衝突位置:スパン中央
阻 止 面:中間スパン、端末スパン

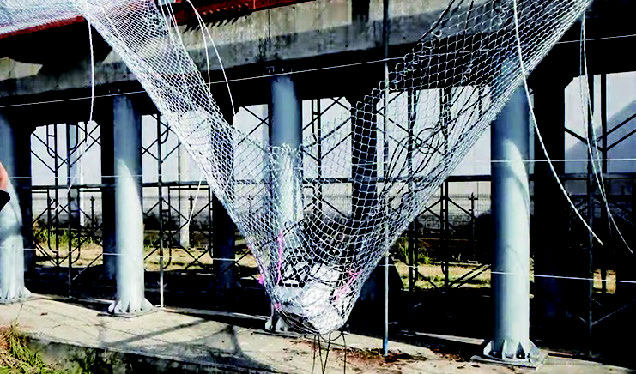

実験供試体(ARC50)

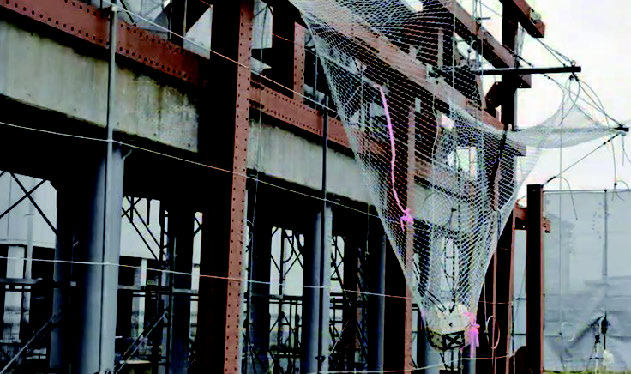

実験供試体(ARC100)

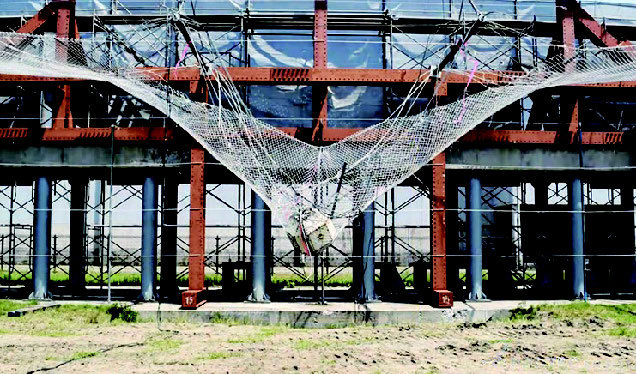

実験供試体(ARC200)

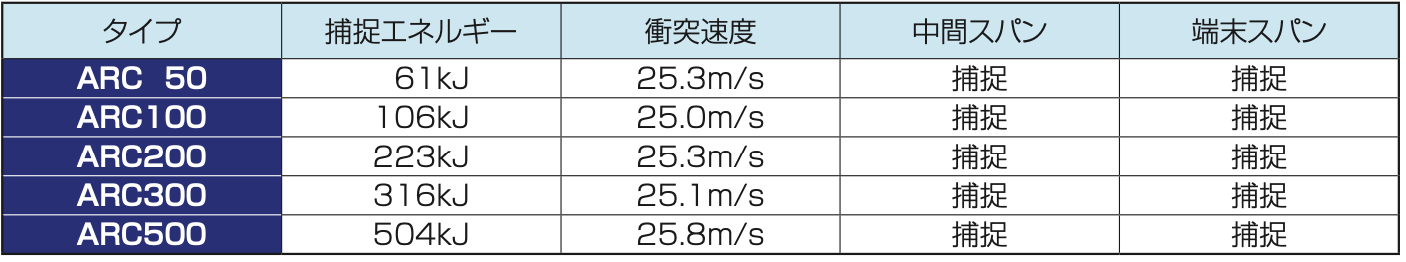

● 実験結果

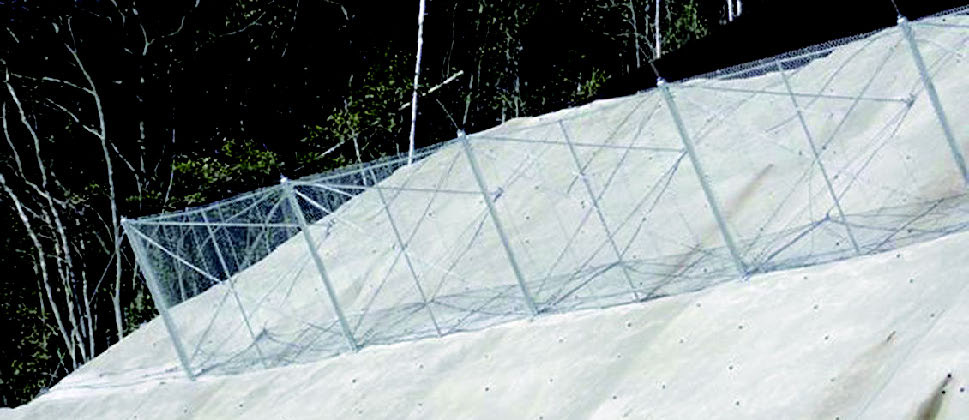

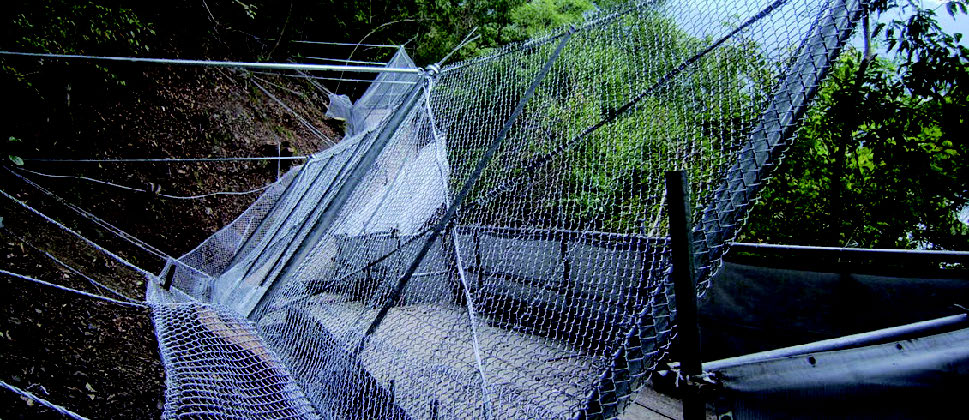

施工事例
発 注 者:西日本高速道路株式会社
工事件名:徳島自動車道のり面防災工事
施工箇所:徳島県三好市池田町鎖佐野池谷地内
施工延長:37m
発 注 者:佐賀県鹿島土木事務所
工事件名:嬉野塩田線道路整備交付金工事(法面工)
施工箇所:佐賀県嬉野市塩田町馬場下地内
施工延長:45m
