Vタッチウォール(道路用)
Vタッチウォール(道路用)の標準規格品は、主に道路土工におけるL型擁壁として使用できます。底版幅を調整することによって、道路だけでなく宅地や調整池の擁壁としても対応可能です。
特長
■ 準拠指針「道路土工 擁壁工指針(平成24 年度版)」日本道路協会
■ シンプルな形状のため設計の自由度が高く、施工性に優れています。
標準規格外の場合は個別に検討し、底版を伸ばすことが可能です。
■ 道路勾配で擁壁天端(頭部)を斜切にした場合でも、擁壁天端にフェンス
または防護柵基礎を取り付けることができます。
■ 前壁に表面化粧を施すことができます。

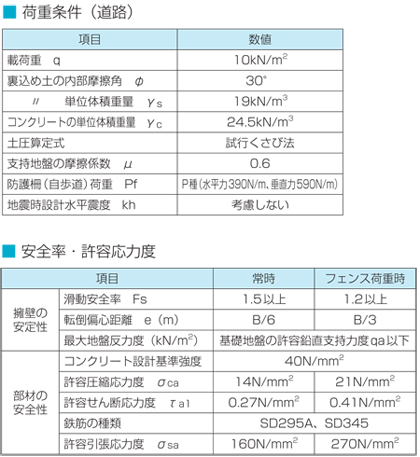

設計条件

形状寸法
形状寸法は下記pdfをご覧ください。
